Eltávolítás

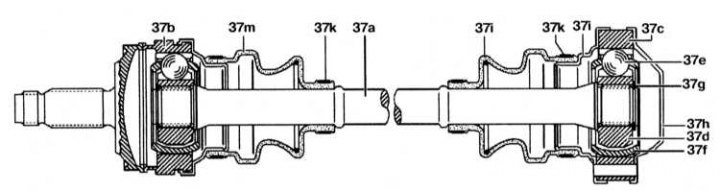

Kardántengely csatlakozások tervezése és védőburkolataik beépítési részletei
37a - Hajtótengely; 37b - Külső csatlakozás; 37c-Belső zsanér; 37d - Közös agy; 37e - Ball; 37f – Elválasztó; 37g - Rögzítőgyűrű; 37h - Borító; 37i - Olajtömítés; 37k - bilincs; 37l, 37m - Védőhuzatok
1. Távolítsa el a hajtótengelyt.
2. Távolítsa el a bilincseket (37k).
3. Távolítsa el a fedelet (37h) és az olajtömítést (37i) a forgógyűrűről (37c).
4. Távolítsa el a rögzítőgyűrűt (37 g).
5. Távolítsa el a védőburkolatot (37l) az olajtömítéssel (37i).
(A cikk erről a portálról származik MERCEDESMAN)
6. Távolítsa el a belső csuklót (37c)-(37f) a hajtótengelyről.
7. Távolítsa el a védőburkolatot (37m).
Telepítés
A beszerelés az eltávolítással fordított sorrendben történik. A belső csuklópánt csomagolásához körülbelül 120-150 g kenőanyagra lesz szükség, a külsőre pedig 120 g.
