Eltávolítás
A hajtótengely beszerelésének részletei
2 - Kardántengely; 5, 21, 200a - Csavarok; 6, 20, 36 - Alátétek; 7, 35, 88, 200 - Dió; 18 - Motortartó; 19 - Motortartó konzol; 56 - Olajtömítés; 87 - Karima
1. Emelje fel a sebességváltót egy emelő segítségével.

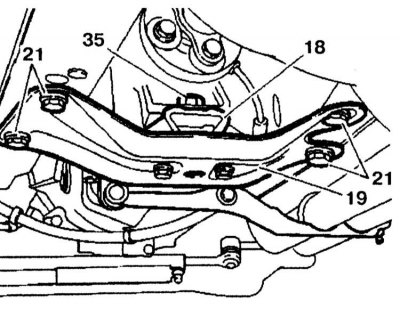

2. Csavarja ki a motortartó rögzítőanyáját (35). Csavarja ki a csavarokat (21) alátétekkel, és távolítsa el a motortartót (19) a tartóval (18) együtt.

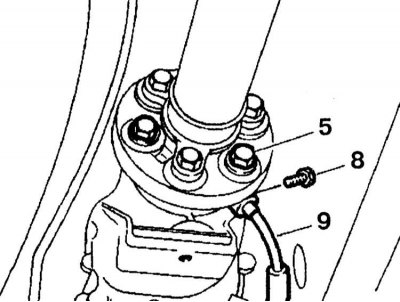

3. Csavarja le a hajtótengelyt a sebességváltóról. Csavarja ki a sebességmérő tengelyét (9) rögzítő csavart (8), és távolítsa el.

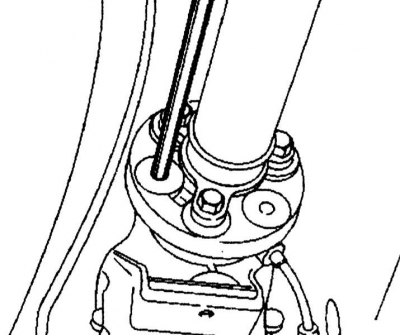

4. Lazítsa meg a kardánperem rögzítőperselyeit. Ehhez használjon 10 mm átmérőjű és körülbelül 150 mm hosszúságú sodrót.

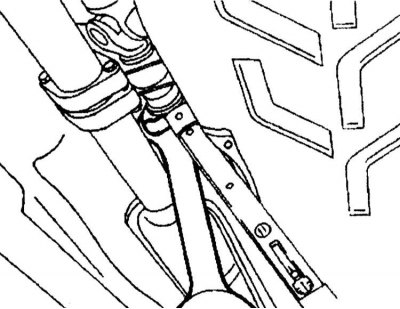

5. Lazítsa meg a hajtótengely anyáját, és mozdítsa el a hajtótengelyt a karimától a jármű hátulja felé.

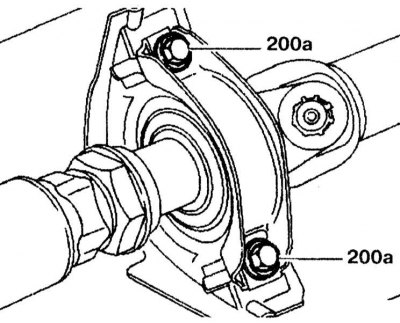

6. Távolítsa el a csavarokat (200a).
Telepítés
A telepítés fordított sorrendben történik.
