A vezérműlánc cseréje

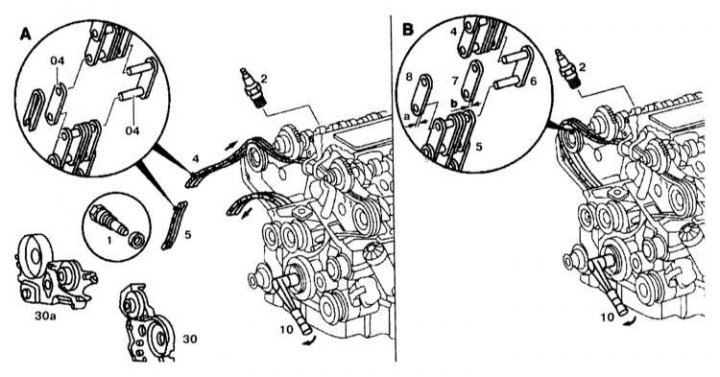

A - Vezérműlánc leválasztása; B - A vezérműlánc szegecselése összekötő lengőkarral; 6 - A 7a közbenső lemez vastagsága = 1,6 mm, a 8b külső lemez vastagsága = 1,2 mm
1. Távolítsa el a felső fedelet (30) és (30a).
2. Távolítsa el a vezérműlánc-feszítőt.
3. Távolítsa el a gyújtógyertyákat.
4. Válassza le a vezérműláncot.
5. Fedje le az időzítő fedelét egy ruhával.
Áramkör megszakítása
1. Csavarja be az ütközőorsót (02) az ütközőcsappal (02a) együtt a szerszámba (03).
2. Szerelje fel a szerszámot (03) a láncra.
3. Csavarja be az ütközőorsót (02), amíg az ütközőcsap (02a) a lánccsapon fel nem fekszik.

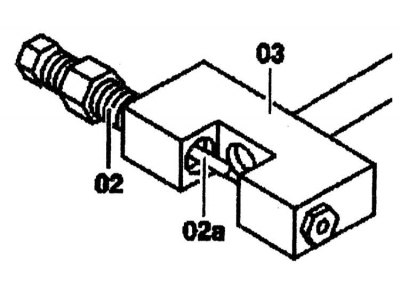

4. Csavarja be a nyomóorsót (02), és nyomja ki a lánccsapot.

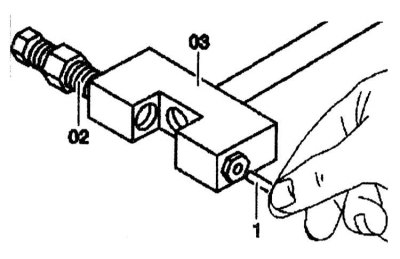

5. Csavarja le a nyomóorsót (02), és vegye ki a szerszámot (03). Távolítsa el a csapot a szerszámról (03).
Lánc összeszerelés

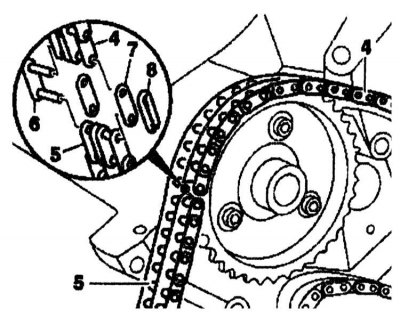

1. Rögzítse az új láncot (5) a régihez (4) egy rögzítőelemből (6), egy lemezből (7), egy közbenső lemezből és egy fedélből (8) álló összekötő elem segítségével.

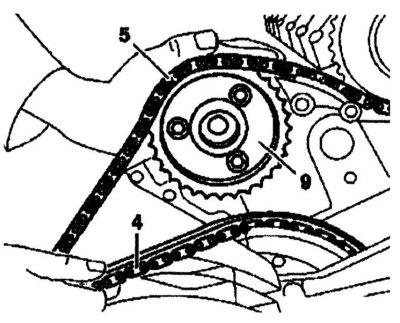

2. Forgassa el a főtengelyt a motor forgási irányába egy villáskulccsal. Tartsa a láncot (5) kezével a jobb kipufogó vezérműtengely lánckerekén (9), és vegye ki a lánc (4) alsó végét a vezérműlánc burkolatából.
3. Addig forgassa a motort, amíg az új lánc mindkét végét nem tudja összekötni egy összekötő szemmel.
4. Válassza le a régi láncot, és távolítsa el a csatlakozószemet.

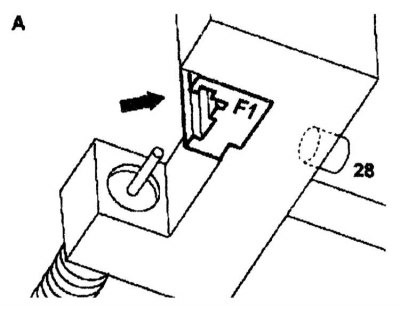

5. Csatlakoztassa az új láncot az összekötő elemmel és a közbenső lemezzel (1,6 mm vastag). 6. Szerelje be az ütköződarabot (F1) a szegecsszerszámba, és csavarja be a csavart (28).

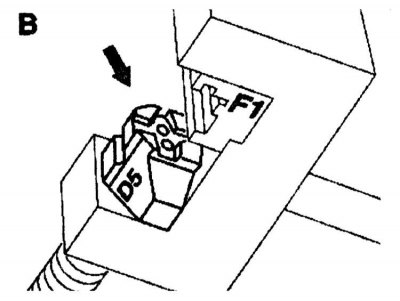

7. Szerelje be az ütköződarabot (D5) a szegecsszerszámba.

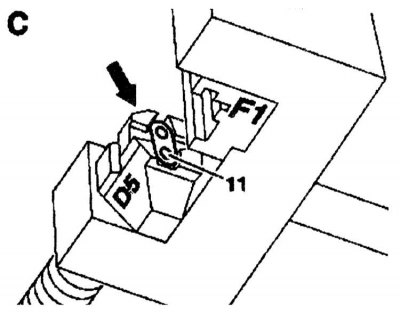

8. Helyezze be a külső lemezt (11) (1,2 mm vastag) az ütközőelembe (D5).

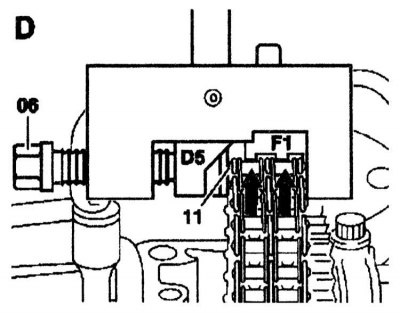

9. Szerelje fel a rudakat (nyilakat) az összekötő link csapjaira. Csavarja be az orsót (06), amíg el nem éri a teljes ellenállást. Csavarozáskor ügyeljen arra, hogy a csatlakozó csapok megfelelően illeszkedjenek a lemezen lévő furatba.

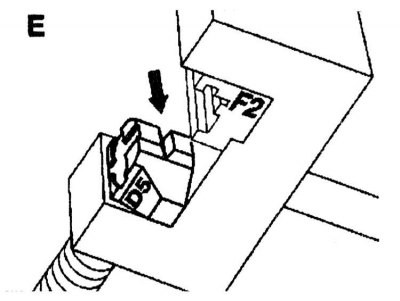

10. Szerelje fel az ütközőelemet a (D5) jel segítségével.

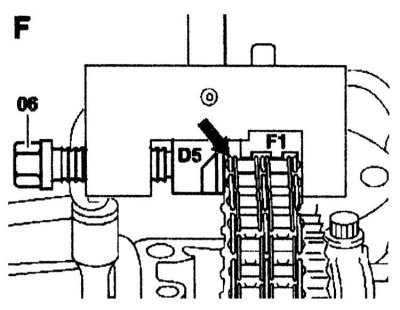

11. Helyezze a szegecsszerszámot a lemez közepére.
12. Húzza meg az orsót (06). Meghúzási nyomaték 30-35 Nm.
Figyelem! Az összekötő elem ujjai külön vannak szegecselve.

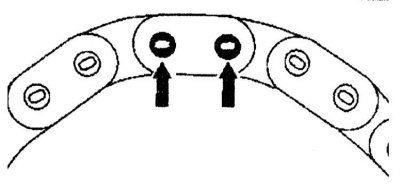

13. Ellenőrizze a szegecselés minőségét, szükség esetén ismételje meg a folyamatot.
