Az M120.980 sorozatú motor szelepvezérlése

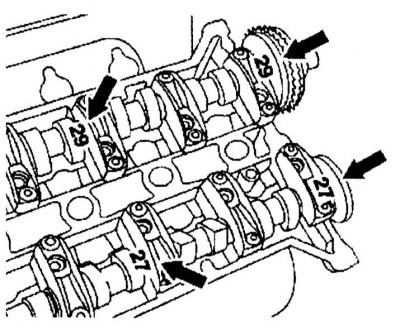

Ellenőrizze a vezérműtengelyek digitális jelölését. A kódok a 3. csapágy csapjába vagy a karimára vannak bélyegezve.
Szívó vezérműtengelyek

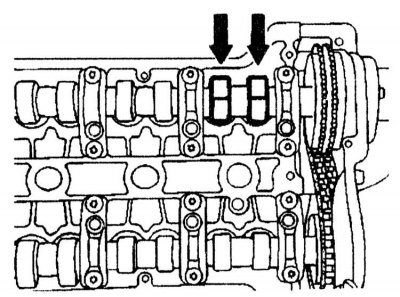

1. Forgassa el a főtengelyt egy villáskulccsal úgy, hogy a szívó vezérműtengelyek bütykös orra felfelé mutasson.
Szöveg újraközzétéve a weboldalról (mercedesman.ru)

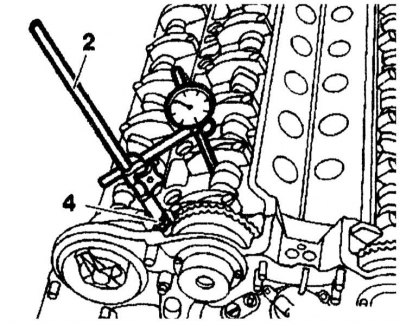

2. Szerelje fel a mérőórás mérőbilincset (2) menetes persellyel (4) a vizsgált hengerek (1) vagy (7) vezérműtengelye hengerfejburkolatának tömítőfelületére.
3. Rögzítse a mérőórát (1) a rúddal (3) (80 mm) a bilincshez (2) úgy, hogy a rúd (3) függőlegesen legyen a hidraulikus kompenzátoron (nyíl), 3 mm-es tömítettséggel.
4. Ellenőrizze a rúd (3) könnyű mozgását.
5. Állítsa a mérőórát (1) "0" állásba.

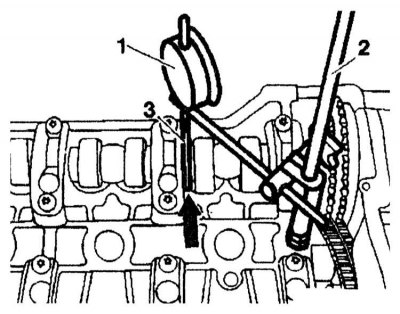

6. Forgassa el a főtengelyt egy villáskulccsal a motor forgási irányába, amíg a mérő (1) 2 mm-es szelepemelkedést nem mutat. Ebben a helyzetben ellenőrizze a "bemeneti szelep nyitási szögét a TDC után" a rezgéscsillapítón.
Kipufogó vezérműtengelyek

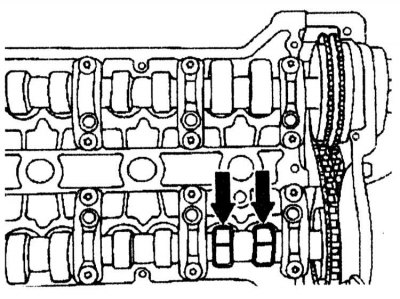

1. Forgassa el a főtengelyt egy villáskulccsal úgy, hogy a kipufogó vezérműtengely bütykeinek csúcsa felfelé mutasson.

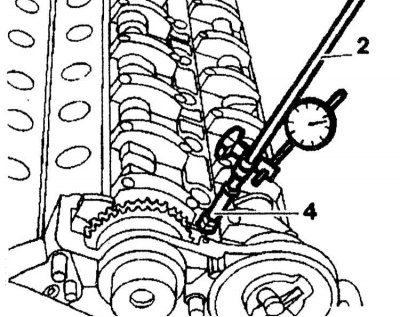

2. Szerelje fel a mérőórás mérőbilincset (2) menetes persellyel (4) a vizsgált hengerek (1) vagy (7) vezérműtengelye hengerfejburkolatának tömítőfelületére.
3. Rögzítse a mérőórát (1) a rúddal (3) (80 mm) a bilincshez (2) úgy, hogy a rúd (3) függőlegesen legyen a hidraulikus kompenzátoron (nyíl), 3 mm-es tömítettséggel.
4. Ellenőrizze a rúd (3) könnyű mozgását.

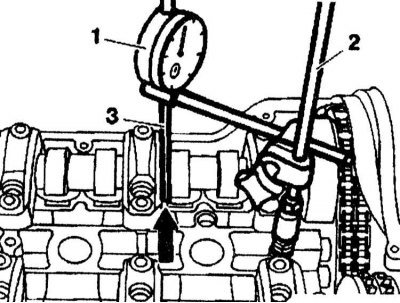

5. Állítsa a mérőtűt (1) "0" állásba.
6. Forgassa el a főtengelyt egy villáskulccsal a motor forgási irányába, amíg a mérőműszer 2 mm-es szelepemelkedést nem mutat. Ebben a helyzetben ellenőrizze a "kipufogószelep nyitási szögét a BDC előtt" a rezgéscsillapítón.
