Eltávolítás

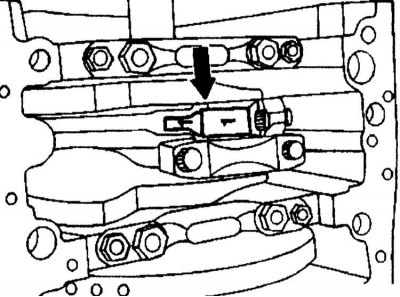

1. Csavarja le a hajtórúd sapkákat, és távolítsa el a hajtórudakat a dugattyúkkal együtt. Kérjük, vegye figyelembe, hogy az azonos hengerhez tartozó hajtórudak és hajtórúdsapkák azonos jelöléssel rendelkeznek.
2. Ellenőrizze a hajtórúd csavarjait.

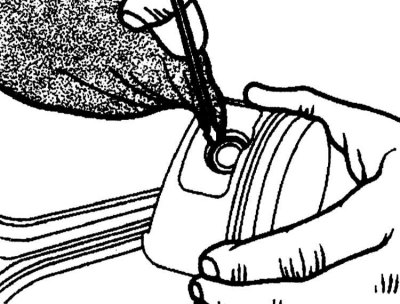

3. Csavarhúzóval távolítsa el a rögzítőgyűrűt, és nyomja ki a dugattyúcsapot.
4. Ellenőrizze a hézagokat a dugattyúgyűrű reteszeiben, valamint a gyűrűk és a dugattyúhornyok között.
Telepítés
1. Kenje meg a dugattyúcsapot és a hajtórúd perselyét.

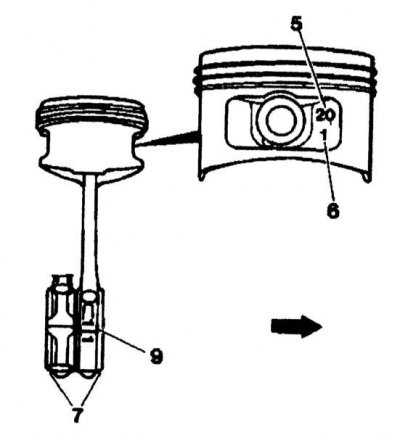

2. Szerelje be a dugattyút úgy, hogy az (5) és (6) számok a mozgás irányába nézzenek, és a hajtórúdon és a burkolaton (9) lévő jelzés a motoron kifelé nézzen.

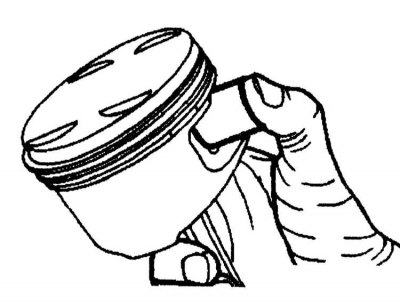

3. Kézzel nyomja be a dugattyúcsapot.

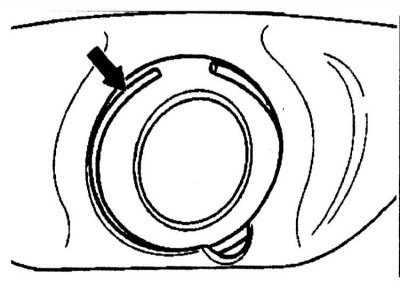

4. Helyezze be a rögzítőgyűrűt a horonyba. Kenje meg motorolajjal a hengerfuratokat, a hajtórúd csapcsapjait, a csapágyakat és a dugattyúkat.

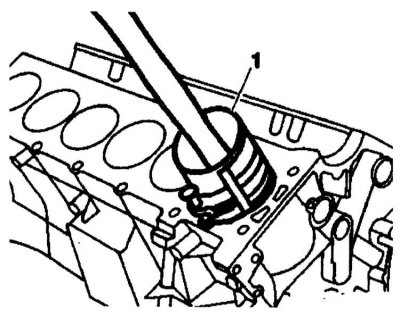

5. Szerelje be a dugattyúgyűrű tüskét (1), és helyezze be a dugattyút a hengerbe a dugattyún lévő nyílnak vagy számnak megfelelően a mozgás irányában.
6. Szerelje fel a hajtórúd sapkákat.
7. Forgassa el a főtengelyt, és ellenőrizze a forgás könnyűségét.
