Eltávolítás

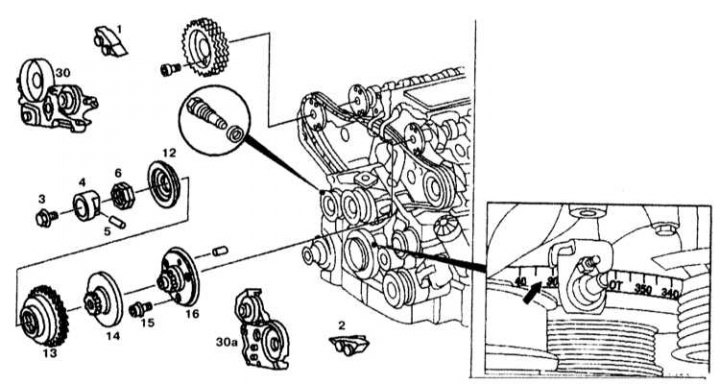

Vezérműtengely-állító beépítési alkatrészek
1 - Jobb hengerfej-vezető kar; 2 - Bal oldali hengerfej vezetőkar; 3, 15 - Csavarok; 4 - Szerelvények; 5 - Rögzítőcsap; 6 - Anya; 12 - Borító; 13 - Vezérműtengely lánckerék; 14 - Dugattyú; 16 - Karima
1. Távolítsa el a felső fedelet (30) és (30a).

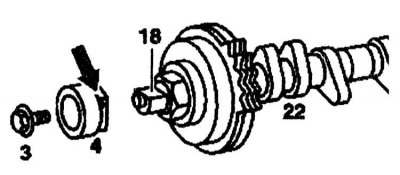

2. Távolítsa el a vezetőkarokat (1) és (2). 3. Csavarja ki a csavart (3), és távolítsa el a szerelvényeket (4).

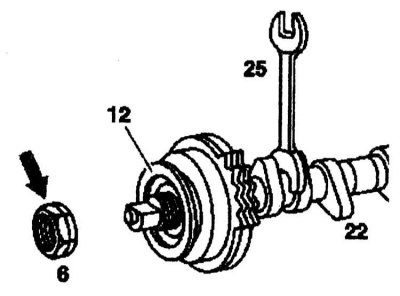

4. Csavarja ki az anyát (6) - a vezérműtengelyt (22) egy kulccsal (25) tartsa el az elfordulástól.

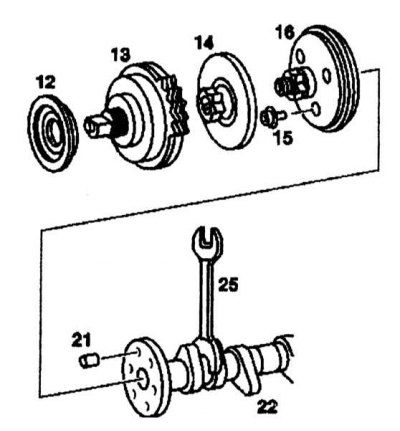

5. Távolítsa el a fedelet (12), a vezérműtengely lánckerekét (13) és a szerelődugattyút (14). Csavarja le a karimát (16) a szívó vezérműtengelyről (22), és távolítsa el.
Telepítés
1. Szerelje fel a karimát (16) a vezérműtengelyre (22). Ügyeljen a szerelőcsapra (21).

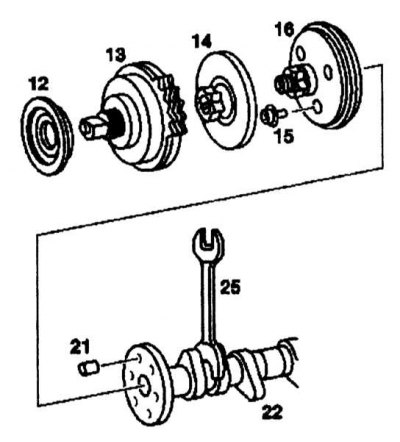

2. Csavarja rá a karimát (16) a vezérműtengelyre (22). Fogja meg a vezérműtengelyt (22) egy villáskulccsal (25), és húzza meg a csavarokat (15).

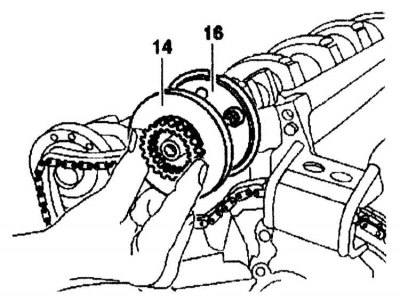

3. Szerelje fel a szerelődugattyút (14) a karimára (16) rögzített helyzetben az óramutató járásával megegyező irányba forgatva.

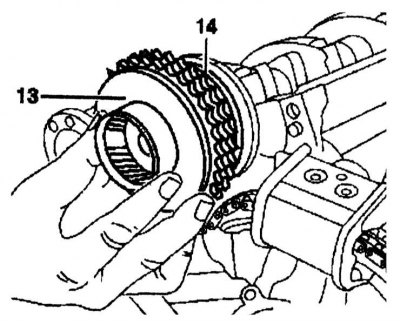

4. Szerelje fel a vezérműtengely lánckerekét (13) a szerelődugattyúra (14) rögzített helyzetbe az óramutató járásával ellentétes irányba forgatva.
5. Szerelje fel a fedelet (12).
6. Szerelje be a szerelvényeket (4). A szerelvényben (4) lévő csapnak (nyíl) egy vonalban kell lennie a beszerelési dugattyúval (18).

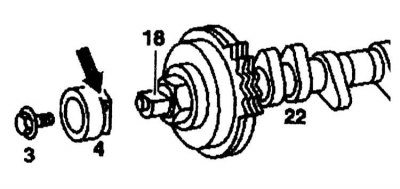

7. Csavarja be a csavart (3), a merevítést (4) a lapoknál fogva (nyíl).
