Jegyzet. A vezérműlánc a motor szétszerelése nélkül cserélhető. Az alább felsorolt szerszámok segítségével az új lánc a régire rögzíthető, a lánckerekeken átvezethető és tömíthető.
Figyelem! Helytelen összeszerelés esetén a szelepek ütközhetnek a dugattyúfejekkel!
Általános információk
Időzítő hajtáselemek telepítési részletei

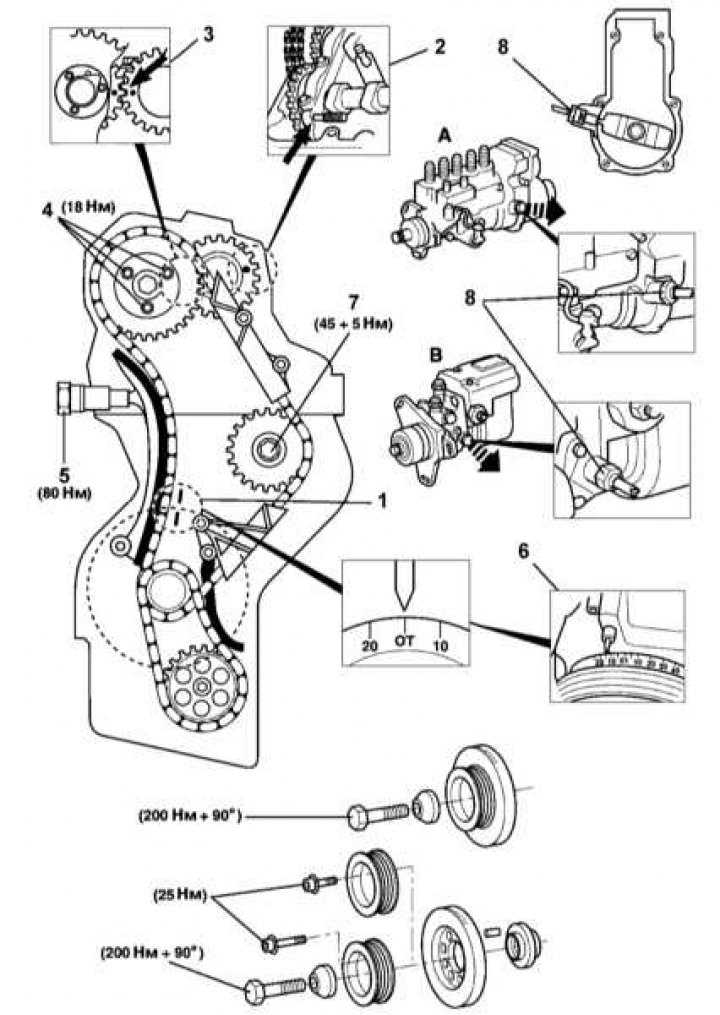

1 - Beépítési jelek a motor TDC helyzetbe állításához az első henger dugattyújának kompressziós löketének végén; 2 - A szívó vezérműtengely reteszelése egy rúd segítségével; 3 - Győződjön meg arról, hogy a lánckerekeken lévő 1,5 mm-es furatok megfelelően illeszkednek; 4 - A vezérműtengely lánckerekeinek rögzítéséhez eldobható csavarokat használnak, amelyeket hibátlanul ki kell cserélni 5 - A láncfeszítő összeszerelése; 6 - A befecskendező szivattyú eltávolításakor/beszerelésekor a főtengelyt 14°+05° pozícióba kell állítani az első henger dugattyújának TDC-je után; 7 - A befecskendező szivattyú lánckerék csavarja balmenetes.; 8 - Zárószerszám
Az időzítő meghajtó alkatrészeinek eltávolításához és beszereléséhez a következő speciális szerszámokra lesz szüksége:
- Vezérműtengely reteszelő rúd - 111589031500 sz;
- Főtengely agy/szíjtárcsa lehúzó - 103589003300 sz;
- Lendkerék/hajtótárcsa reteszelő szerszám - 601589024000 sz;
- M6-90 mm csavarok a lendkerék/hajtótárcsa blokkolásához;
- Befecskendező szivattyú reteszelő szerszám (a típusú szivattyú) - № 601589052100;
- Befecskendező szivattyú reteszelő szerszám (b típusú szivattyú) -№ 604589002100;
- Eszköz az üzemanyag-befecskendező szivattyú leválasztásához (a típusú szivattyú) -№ 601589000800;
- Szerszám a befecskendező szivattyú lánckerekének központosításához (a típusú szivattyú) - № 601589051400;
- Vezérműlánc láncszem készlet - 602589024000 sz;
- Vezérműlánc-lehúzó (1. cikk) - 602589023300;
- Vezérműlánc-lehúzó (2. cikk) - 602589046300 sz;
- Vezérműlánc lengőkar (3. cikk) - 602589046301 sz;
- Szerszám vezérműlánc-szemek felszereléséhez - 602589003900 sz;
- 1 db bélyegtartó készlet vezérműlánc-szemek beszereléséhez - 602589026300 sz;
- 2 db bélyegtartó készlet vezérműlánc-szemek felszereléséhez - 602589036300 sz;
- Készülék a lánc rögzítéséhez a vezérműtengely lánckerékre - 604589004000 sz;
- Szerszámosláda - 602589009800 sz;
- Szíjtárcsa tartó - 603589004000 sz.
Kérjük, vegye figyelembe a következő pontokat:
- Ha nincs másképp jelezve, csak a normál irányba forgassa a motort;
- Vegye figyelembe a rögzítőelemek megadott meghúzási nyomatékait;
- Ha ennek megfelelően van felszerelve, ne felejtse el megjelölni a CKP érzékelő beépítési helyzetét, mielőtt eltávolítaná;
- Ne forgassa el a főtengelyt a vezérműtengely lánckerekei, valamint más időzítő lánckerekek által;
- Ne forgassa a főtengelyt és a vezérműtengelyeket eltávolított vezérműlánc mellett;
- A szelep időzítésének beállítása után ne felejtse el ellenőrizni az üzemanyag-befecskendező szivattyú beállításait.
Az időzítő hajtás alkatrészeinek karbantartása
1. Válassza le a negatív kábelt az akkumulátorról.
2. A motor forgatásának megkönnyítése érdekében távolítsa el az összes izzítógyertyát.
3. Mozgassa a főtengelyt az első henger (1) dugattyújának TDC helyzetébe.
4. Csavarja be a reteszelő rudat a szívó vezérműtengelybe (2).
5. Győződjön meg arról, hogy a vezérműtengely lánckerekein (3) lévő 1,5 mm-es furatok megfelelően illeszkednek.
Jegyzet. A vezérműtengely lánckerekeinek rögzítéséhez eldobható csavarokat (4) használnak, amelyeket hiba nélkül ki kell cserélni. 6. A javítási műveletek elvégzése előtt távolítsa el a feszítőegységet (5).
7. A befecskendező szivattyú eltávolításakor/beszerelésekor a főtengelyt 14±0,5°-os helyzetbe kell állítani az első henger (6) dugattyújának TDC-je után.
8. Az A típusú befecskendező szivattyú csavarjának (7) kicsavarása előtt szerelje be a 601589051400 számú lánckerék központosító szerszámot.
Jegyzet. A befecskendező szivattyú lánckerék csavarja balmenetes. A befecskendező szivattyú eltávolítása után szerelje be a reteszelőszerszámot (8).
9. Engedje le a szivattyút a dugattyúval a motorolajos tartályba, és nyomja meg a dugattyút 7-10-szer. A befecskendező szivattyú olajjal való feltöltése után ellenőrizze a dugattyú egyenletes mozgását és a kompressziós ellenállás megfelelőségét.
10. A vezérműtengely lánckerék felszerelésekor ügyeljen arra, hogy a vezetőcsap megfelelően legyen elhelyezve.
11. Beszerelés előtt töltse fel a feszítőt úgy, hogy a dugattyúval leengedi egy SAE 10 motorolajos tartályba, és 7-10-szer megnyomja a dugattyút. Ellenőrizze a dugattyú egyenletes mozgását és a kompressziós ellenállás megfelelőségét.
12. A szükséges helyreállítási javítások elvégzése után szerelje fel a feszítőt az eredeti helyére.
