Змест: Пярэднія колы ↡ Заднія колы ↡
Пярэднія колы
Зняцце
1. Зніміце пярэднія колы.
2. Адлучыце тармазны шланг 51 ад тармазной трубкі 5 і затым ад суппорта 31.
3. Адлучыце раз'ём праводкі 510/1x1 ад датчыка частаты кручэння пярэдняга кола 810x1.
4. Адкруціце раз'ём праводкі 510/1x1.
5. Зніміце датчык частаты кручэння пярэдняга кола L6/1, калі неабходна.
Ўстаноўка
Устаноўка праводзіцца ў парадку, зваротным зняцці.

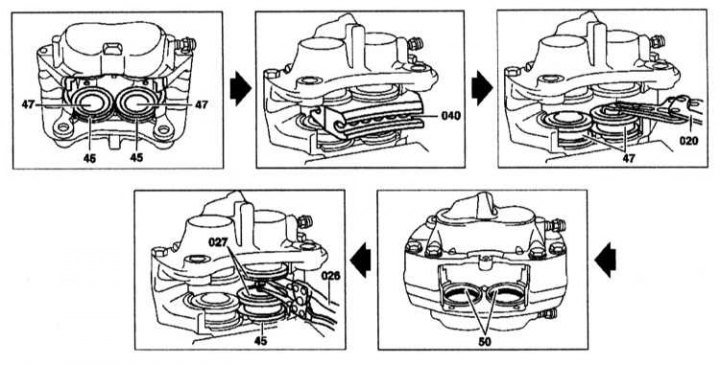

Замена
1. Выпрасуйце ахоўныя вечкі 45.
2. Устаўце металічны сегмент 040 таўшчынёй 28 мм у суппорт, затым асцярожна выпрасуйце поршні 47.
3. Зніміце поршні з дапамогай абцугоў 020.
4. Праверце поршні 47 і адтуліну ў суппарце на адсутнасць пашкоджанняў і заменіце іх, калі неабходна.
5. Зніміце ўшчыльненне 50 поршня з пазы ў адтуліне цыліндра.
6. Зборка праводзіцца ў зваротным парадку Памеры тармазнога суппорта пярэдняга кола прыведзены ў Спецыфікацыях.
Заднія колы
Зняцце
1. Зніміце задняе кола.
2. Адлучыце тармазны шланг 51 ад тармазной трубкі 5 і затым ад суппорта 31.
3. Адлучыце раз'ём праводкі 810/4x1 ад датчыка зносу правай тармазной накладкі S10/4.
4. Адкруціце раз'ём праводкі 510/4x1.
5. Адкруціце тармазны суппорт 31 ад апоры кола.
Ўстаноўка
Устаноўка праводзіцца ў парадку, зваротным зняцці.
