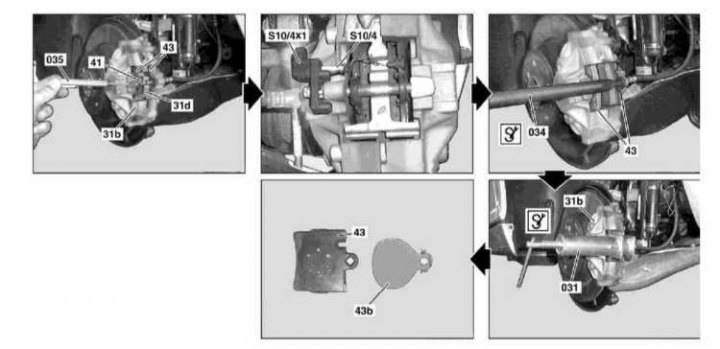

Зняцце і ўстаноўка тармазных калодак задніх колаў

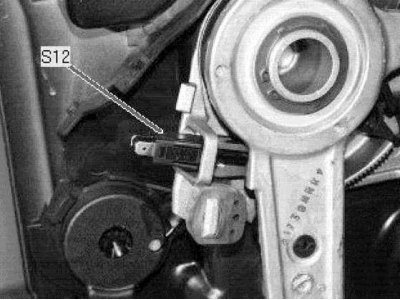

Датчык стаяначнага тормазу
Дыскавыя тармазныя механізмы
Звернецеся да ілюстрацыі.
Барабанныя механізмы стаяначнага тормазу
Зняцце
1. Зніміце заднія колы.
2. Зніміце тармазныя дыскі задніх колаў.
3. Зніміце цеплаахоўны шчыток выпускной сістэмы.
Матэрыял узяты з вэб-рэсурсу MERCEDESMAN.ru

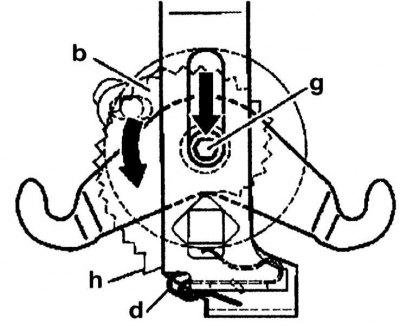

4. Нацягніце аўтаматычны рэгулятар. Павярніце эксцэнтрыкавы палец g супраць гадзіннікавай стрэлкі (прыкладна на 1/2 абароту), выкарыстоўваючы ключ, і перамесціце яго на некаторы час таму ў падоўжным кірунку так, каб эксцэнтрык b заблакаваўся ў спружынным кольцы d з выступам h.

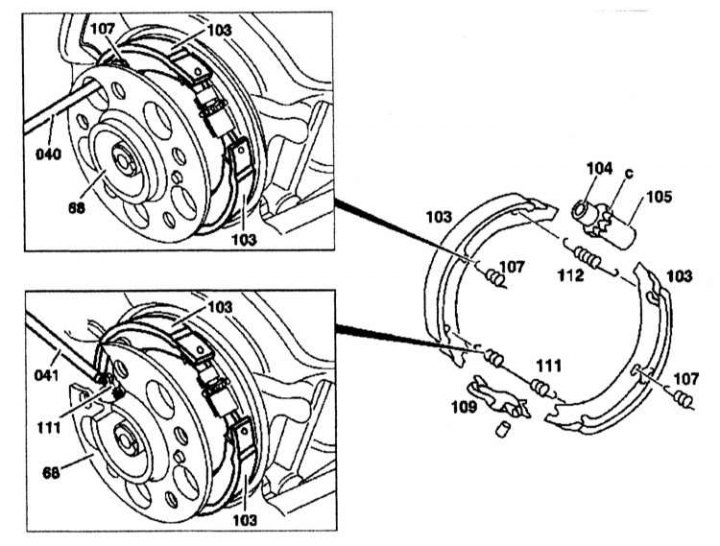

5. Адлучыце зваротную спружыну 111 з дапамогай рычага 041.
6. Адчапіце спружыну 107 з дапамогай рычага 040.
7. Зніміце тармазныя калодкі 103 з фланцаў прывадных валаў 68.
8. Адлучыце зваротную спружыну 112.
Ўстаноўка
Устаноўка праводзіцца ў парадку, зваротным зняцці.
