Змест: Праверка ↡ Зняцце і ўстаноўка ↡
Праверка

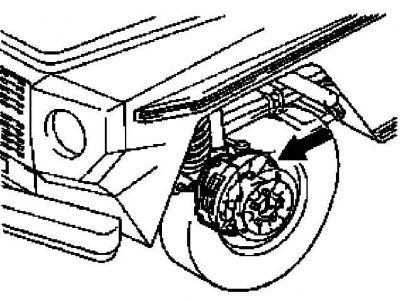

Візуальная праверка стану тармазных калодак
Стрэлка - Кірунак агляду
1. Візуальная адзнака стану калодак можа быць праведзена праз праём у колавай кружэлцы і назіральнае акно ў зніміце тармазнога механізму (стрэлка). Паралельна мае сэнс ацаніць стан тармазной кружэлкі.
2. У выпадку неабходнасці прыгатуйце зменныя кампаненты.
Зняцце і ўстаноўка
Увага! Тармазныя калодкі павінны мяняцца камплектам адначасова для абодвух колаў адной восі!
Тармазныя механізмы з суппортамі фіксаванага тыпу

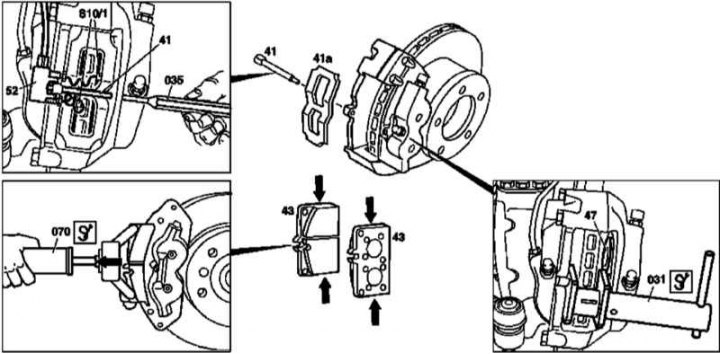

Дэталі ўстаноўкі тармазных калодак у суппортах фіксаванага тыпу (1 з 2)
41 - Крапежны палец; 41а - Спружынная пласціна; 43 - Калодкі; 47 - Поршань колавага цыліндру; 52 - Кантактная калодка; 031 - Адціскная прылада; 035 - Выбівачка; 070 - Здымнік; S10/1 - Левы пярэдні датчык зносу калодак

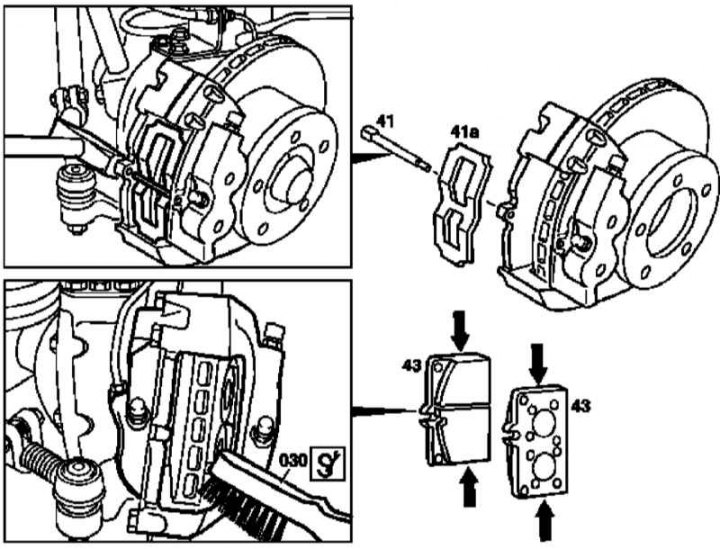

Дэталі ўсталёўкі тармазных калодак у суппортах фіксаванага тыпу (2 з 2)
030 - Шчотка для ачысткі суппорта
1. Вызваліце з кантактнай калодкі (52) датчык зносу калодак (S10/1 ці S10/2).
2. Пры дапамозе выбівачкі (035) выміце крапежны палец (41).
3. Зніміце стальную спружынную пласціну (41а).
4. Пры дапамозе здымніка (070) выміце тармазныя калодкі (43).
5. Аддзеліце ад калодкі датчык зносу фрыкцыйных накладак (S10/1 ці S10/2).
Нататка. Якія выйшлі з ладу датчыкі варта замяніць.
6. Пры дапамозе адмысловай прынады (031) адцісніце поршань (47) колавага цыліндру, - папярэдне адпампуйце трохі вадкасці з рэзервуара, забяспечыўшы вызначаны запас аб'ёму на ўздым узроўня.
Нататка. Супрацьлеглую пару поршняў варта заблакаваць ад выштурхоўвання пры дапамозе драўляных распорак.
7. Дзейнічаючы ў аналагічнай манеры адцісніце процілеглыя поршні, - паспрабуйце не пагнуць тэрмаахоўны экран.
8. Зачысціце накіроўвалыя паверхні суппорта пры дапамозе спецыяльнай шчоткі (030).
9. Устаноўка вырабляецца ў зваротным парадку, - перад пасадкай калодак злёгку вышмаруйце іх бакавыя паверхні (стрэлкі) спецыяльнай пастай. Прасочыце, каб крапёжны палец быў пасаджаны ў суппорт да ўпора, - ізноў скарыстайцеся выбівачкай.
10. У заключэнне праверце ўзровень тармазной вадкасці ў рэзервуары, у выпадку неабходнасці здзейсніце адпаведную карэкціроўку.
Тармазныя механізмы з суппортамі плаваючага тыпу

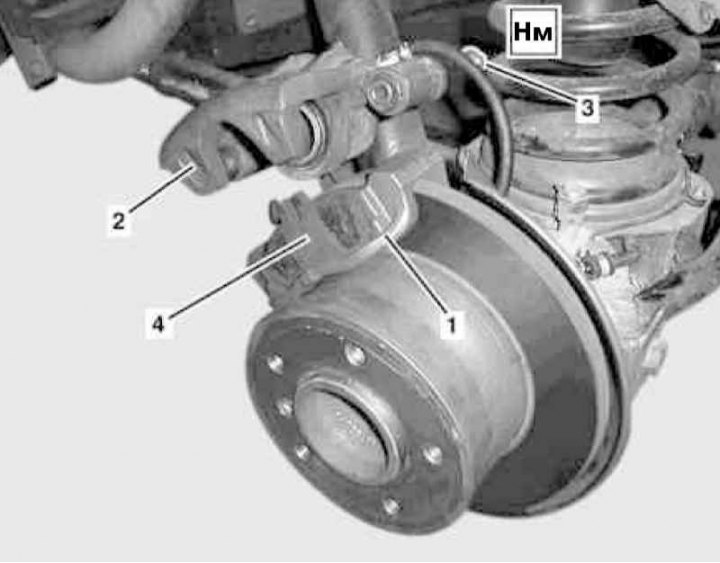

Дэталі ўстаноўкі тармазных калодак у суппортах плаваючага тыпу (задні мост)
1 - Анкерны клямар; 2 - Супорт; 3 - Ніты; 4 - Калодкі
Матэрыял запазычаны з анлайн-рэсурсу: MERCEDESMAN
1. Вывярніце з анкернай клямары (1) балты (3).
2. Не адлучаючы тармазнога шланга, зніміце суппорт (2).
3. Выміце тармазныя калодкі (4).
4. Адцісніце ў цыліндры поршні, - прасочыце, каб вадкасць не выціснулася праз бок рэзервуара ГТЦ, у выпадку неабходнасці адпампуйце лішак.
5. Зачысціце суппорт пры дапамозе спецыяльнай шчоткі.
6. Устаноўка праводзіцца ў зваротным парадку. Не забудзьцеся праверыць і ў выпадку неабходнасці падкарэктаваць узровень вадкасці ў рэзервуары ГТЦ.
