Пярэднія датчыкі

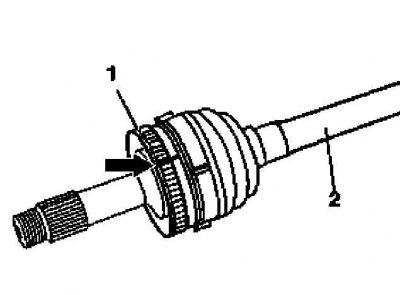

Дэталі ўстаноўкі ротара пярэдняга колавага датчыка ABS
1 — Ротар
2 - Прывадны вал
1. Выканайце разборку прываднага вала (2) (гл. Главу Трансмісійная лінія).
2. Зацісніце вал (2) у ціскі.
3. Пратачыўшы на 2 мм і разламаўшы зубілам, зніміце ротар, - паспрабуйце не пашкодзіць вал.
4. Перад пасадкай на вал разагрэйце зменны ротар да тэмпературы парадку 80°C, затым скарыстайцеся прыдатнай апраўкай.
Заднія датчыкі
Дэталі ўстаноўкі ротара ABS вонкавай пасадкі на мадэлях з барабанным тармазнымі механізмамі задніх колаў
1 - Ротар колавага датчыка
2 — Паўвось
Дэталі ўсталёўкі ротара ABS унутранай пасадкі на мадэлях з барабанным тармазнымі механізмамі задніх колаў
2 — Паўвось
3 - Праразная гайка з убудаваным ротарам
(Тэкст артыкула атрыманы з сайта: www.mercedesman.ru)

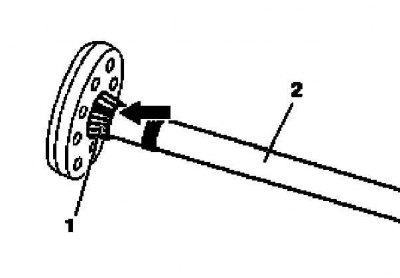

Дэталі ўстаноўкі ротара ABS на мадэлях з дыскавымі тармазнымі механізмамі задніх колаў
1 - Ротар колавага датчыка
2 — Паўвось
1. Зніміце паўвось (2), разбярыце яе (гл. Главу Трансмісійная лінія) і зацісніце ў ціскі.
2. З дапамогай падыходнай прылады зніміце ротар (1) з паўвосі.
Заўвага. На мадэлях з унутранай пасадкай ротараў адкруціце прорезную гайку (гл. Главу Трансмісійная лінія).
3. Устаноўка праводзіцца ў зваротным парадку.
