Пярэднія датчыкі

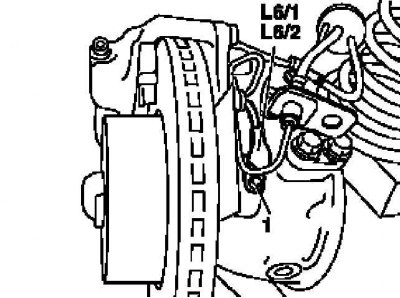

Дэталі ўстаноўкі пярэдняга колавага датчыка ABS
L6/1 - Датчык левага пярэдняга кола; L6/2 - Датчык правага пярэдняга кола; 1 - Болт
1. Зніміце адпаведнае пярэдняе кола.
2. Вывярніце крапежны ніт (1) і зніміце датчык (L6/1 ці L6/2).
3. Злёгку вышмаруйце яго пасадкавае гняздо ў ступічнай зборцы, затым адлучыце ад датчыка электраправодку (Х62/26 ці Х62/27).
4. Ацэніце стан ротара (вымяральнага кольца) на ступічнай зборцы, у выпадку неабходнасці здзейсніце замену (гл. Раздзел Зняцце і ўстаноўка ротараў колавых датчыкаў ABS).
5. Устаноўка праводзіцца ў зваротным парадку.
Заднія датчыкі

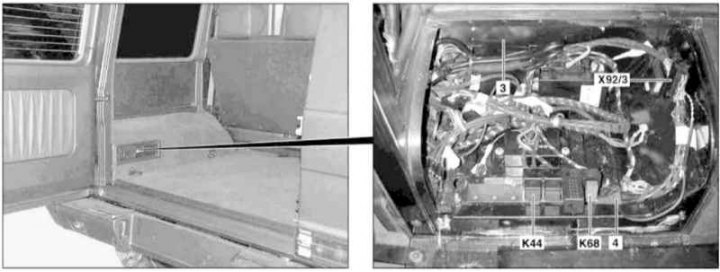

Схема размяшчэння электраправодкі колавага датчыка
3 — Інструментальная скрыня ў багажным аддзяленні
4 — Паляць электраправодкі
Х92/3 – Раз'ём электраправодкі ABS
Дэталі ўстаноўкі задняга колавага датчыка ABS
1 — Утулка ў ступічнай зборцы
2 - Латуневая муфта
L6/3 - Колавы датчык
Месцазнаходжанне прахадной адтуліны (5) у панэлі падлогі
1. На мадэлях адпаведнай камплектацыі (код ЕТ2) актывуйце сэрвісны рэжым сістэмы аварыйнага выкліку TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
2. Уключыце дапаможны акумулятар і падлучыце яго да штатнай батарэі, затым адлучыце ад апошняй адмоўны провад.

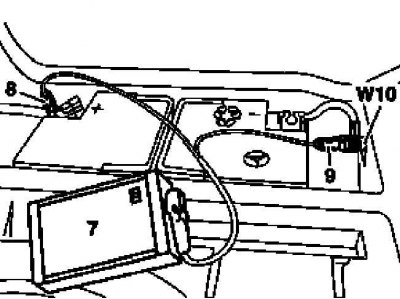

7 - Дапаможны акумулятар
8 — Клема станоўчага провада модуля
9 — Клема адмоўнага провада модуля
W10 - Зазямленне батарэі
3. Зніміце адпаведнае задняе кола.
4. Асцярожна вызваліце датчык (L6/3 ці L6/4) з латуневай пасадачнай утулкі (1).
5. Ацэніце стан ротара (вымяральнага кольца) на ступіцах, - у выпадку неабходнасці здзейсніце замену (гл. Раздзел Зняцце і ўстаноўка ротараў колавых датчыкаў ABS).
6. Зніміце латуневую муфту (2).
7. Зніміце мантажны блок рэле ў рухальным адсеку аўтамабіля (гл. Главу Бартавое электраабсталяванне).
8. Разлучыце раз'ём (Х92/3) электраправодкі ABS, пракладзенай у інструментальнай скрыні (3) у багажным аддзяленні аўтамабіля.
9. Разлучыце іншыя раздымы джгута (4) усярэдзіне інструментальнай скрыні (3).
10. Зніміце вільгацеахоўны экран.
11. Праштурхніце паляць электраправодкі (4) у прахадную адтуліну (5) у панэлі падлогі.
12. Адлучыце ад раздыма (Х92/3) электраправодку колавага датчыка (L6/3 ці L6/4) і канчаткова зніміце апошні ў зборы са джгутом.
13. Устаноўка вырабляецца ў зваротным парадку, - прасочыце за правільнасцю пракладкі электраправодкі, для фіксацыі джгута выкарыстоўвайце новую ізаляцыйную стужку.
14. На мадэлях адпаведнай камплектацыі (код ЕТ2) дэактывуйце сэрвісны рэжым сістэмы TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
15. 2 У заключэнне здзейсніце счытванне кодаў DTC і ачыстку памяці сістэмы бартавой самодіагностікі пры дапамозе сканара STAR DIAGNOSIS (6511 1801 00) (гл. Главу Сістэмы электраабсталявання рухавіка).
