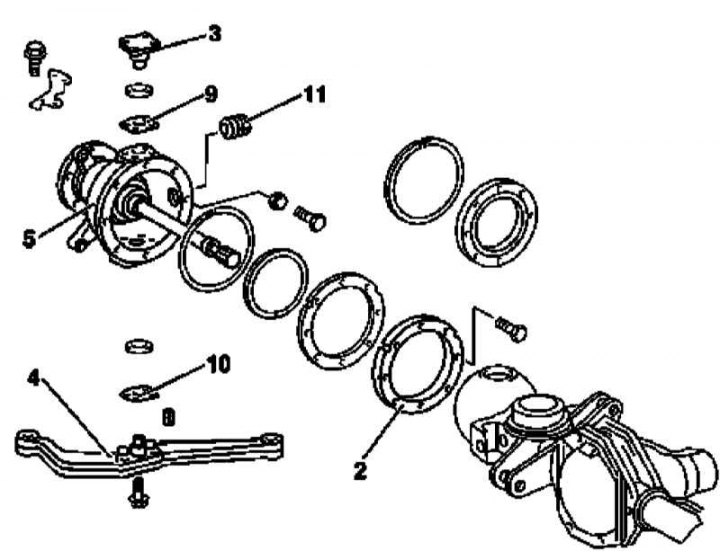

Дэталі ўстаноўкі зборкі шарнірнага кажуха з прывадным валам
2 - Трымальнік ушчыльняльнага элемента; 3 - Верхні ніт восі павароту кола; 4 - Паваротны кулак; 5 - Зборка шарнірнага кажуха з прывадным валам; 9, 10 - Рэгулявальныя шайбы; 11 - Разьбовы корак

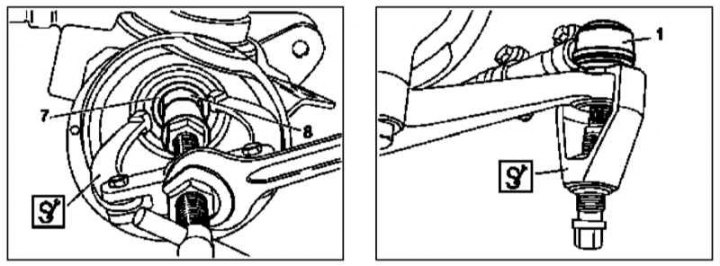

Дэмантаж сальніка прываднага вала і выпрасоўванне наканечніка рулявой цягі
1 - Наканечнік рулявой цягі; 7 - Сальнік прываднага вала; 8 - Утулка падшыпніка

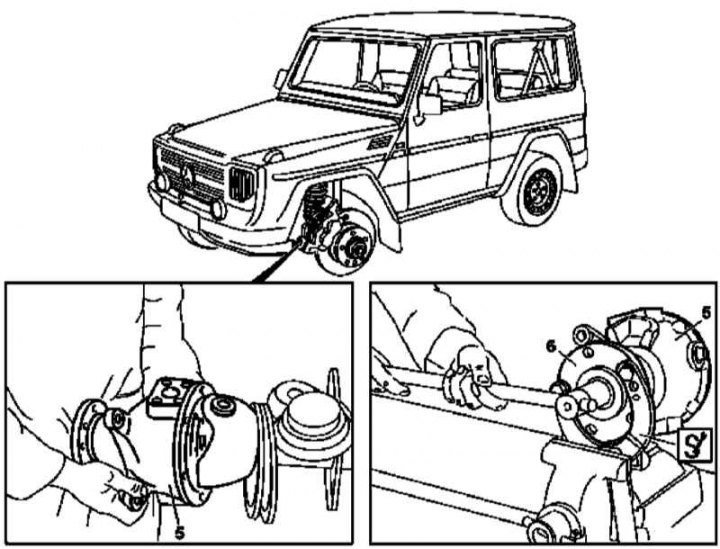

Дэмантаж прываднага вала
5 - Шарнірны кажух; 6 - Ступіца
1. Зніміце суппорт тармазнога механізму і тармазная кружэлка (гл. Главу Тармазная і дапаможныя сістэмы).
2. Вывярніце дэмпфер рулявога прывада.
3. Зніміце выканаўчы цыліндр прывада блакавання дыферэнцыяла (гл. Раздзел Зняцце, усталёўка і рэгуляванне выканаўчых цыліндраў і кампанентаў механізму прывада блакавання міжколавых дыферэнцыялаў).
4. Адпусціце крапежную карончатую гайку і выпрасуйце з паваротнага рычага наканечнік рулявой цягі (1). Ацэніце стан наканечніка, у выпадку неабходнасці падрыхтуйце замену.
5. Папярэдне замерыўшы даўжыню ўпартага ніта абмежавання вугла павароту кола, аддзеліце трымальнік ушчыльняльнага элемента (2).
6. Зніміце верхні ніт восі павароту кола (3) і адразу ж падвяжыце да яго рэгулявальную шайбу (9).
7. Знізу зніміце паваротны рычаг (4), - таксама падвяжыце да яго рэгулявальную шайбу (10).
8. Зніміце шарнірны кажух у зборы з прывадным валам (5), - падвяжыце конусныя ролікавыя падшыпнікі да паваротнага ніта/рычага.
9. Зніміце сальнік прываднага вала (7).
10. Зніміце ўтулку падшыпніка (8).
11. Прыбалтоўце стопарны ключ (717 589 00 31 00) да ступіцы кола (6) і зацісніце яго ў ціскі.
12. Зніміце ахоўнае вечка.
13. Разблакуйце і адпусціце вонкавую ступічную гайку.
14. Зніміце стопорную пласціну.
15. Адпусціце ўнутраную прорезную гайку і вызваліце прывадны вал з шарнірнага кажуха, - паспрабуйце не пашкодзіць ротар колавага датчыка ABS.
Інфармацыя скапіявана з вэб-сайта [mercedesman]
16. Старанна працярыце ўсе знятыя кампаненты і візуальна ацаніце іх стан, - у выпадку неабходнасці падрыхтуйце замену.
17. Ўстаноўка вырабляецца ў зваротным парадку, - памятаеце, што прорезные гайкі падлягаюць замене ў абавязковым парадку. Перад устаноўкай не забудзьцеся набіць ахоўную вечка ступіцах змазкай для шасі.
18. У заключэнне здзейсніце рэгуляванне колавых і паваротных падшыпнікаў (гл. Раздзелы Рэгуляванне колавых падшыпнікаў перадпакоя восі і Рэгулёўка падшыпнікаў паваротных вузлоў) і кутоў усталёўкі колаў (гл. Главу Падвеска і рулявое кіраванне).
