Змест: Зняцце ↡ Ўстаноўка ↡
Зняцце
Увага!На пазнейшых мадэлях усталёўваюцца хутказдымныя злучальнікі вакуумных шлангаў, для разлучэння якіх досыць проста зрушыць наканечнікі.
Помпа цэнтральнага замка

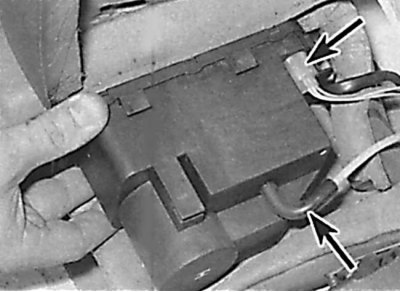

Месцы падлучэння да гідраўлічнай помпы электрычнага раздыма і вакуумнай трубкі
1. Зніміце падушку задняга сядзення. На мадэлях Універсал і Купэ зніміце правую падушку.
2. Помпа размешчаны з правага боку пад падушкай задняга сядзення. Для доступу да помпы падніміце кілімок, а таксама на некаторых мадэлях папярэдне зніміце навакольныя панэлі аздаблення.
3. Перамесціце ў бок шумапаглынальнае пакрыццё, затым падніміце гідраўлічную помпу, адлучыце ад яго электрычны раздым і вакуумную трубку і выміце помпу з аўтамабіля (гл. мал. Месцы падлучэння да гідраўлічнай помпы электрычнага раздыма і вакуумнай трубкі).
Выканаўчы механізм замка дзвярэй

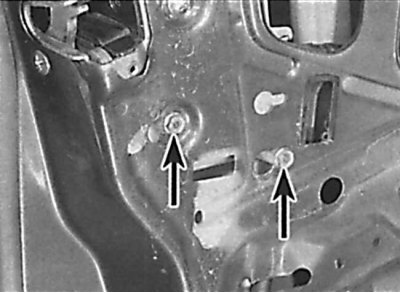

Размяшчэнне нітаў мацавання выканаўчага механізму да дзвярэй

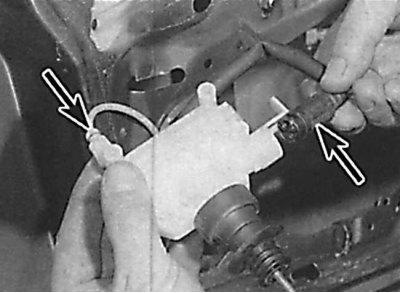

Размяшчэнне падлучэння да выканаўчага механізму электрычнага раздыма і вакуумнага шланга
1. Зніміце абіўку дзвярэй.
2. З унутранага боку, захоўваючы асцярожнасць, зніміце ахоўную плёнку. Пры пашкоджанні ахоўнай плёнкі пры зняцці заменіце яе. Пры наяўнасці, зніміце ахоўны кажух замка.
3. Адлучыце цягу ад замка або перамесціце блакавальную ўтулку да выканаўчага механізму і адлучыце цягу замка ад выканаўчага механізму.
4. Адкруціце шрубы і выміце выканаўчы механізм з дзвярэй (гл. мал. Размяшчэнне нітаў мацавання выканаўчага механізму да дзвярэй).
5. Адлучыце ад выканаўчага механізму электрычны раз'ём і/або вакуумны шланг і зніміце выканаўчы механізм з дзвярэй (гл. мал. Размяшчэнне падлучэння да выканаўчага механізму электрычнага раздыма і вакуумнага шланга).
Выканаўчы механізм адкідной створкі заліўной гарлавіны паліўнага бака

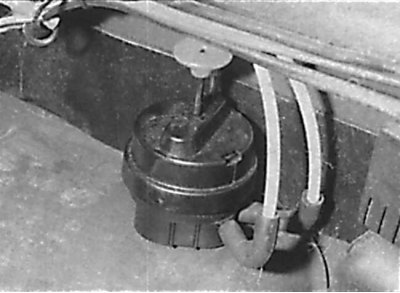

Размяшчэнне выканаўчага механізму адкідной створкі заліўной гарлавіны паліўнага бака
1. Для доступу да выканаўчага механізму зніміце правую панэль аздаблення багажнага аддзялення.
2. На ранніх мадэлях зніміце з выканаўчага механізму вакуумны шланг, затым адкруціце шрубы мацавання і зніміце выканаўчы механізм.
3. На пазнейшых мадэлях прамаркіруйце і адлучыце ад выканаўчага механізму вакуумныя шлангі, затым вызваліце клямку мацавання і зніміце выканаўчы механізм (гл. мал. Размяшчэнне выканаўчага механізму адкідной створкі заліўной гарлавіны паліўнага бака).
Выканаўчы механізм замка вечка багажніка

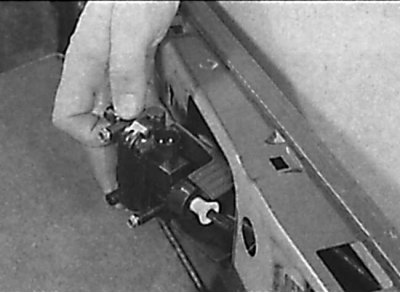

Зняцце выканаўчага механізму замка вечка багажніка
1. Адкрыйце вечка багажніка, затым зніміце провад масы з акумулятара.
2. Выконваючы асцярожнасць, вызваліце фіксатары і зніміце заднюю панэль аздаблення багажнага аддзялення. У панэлі аздаблення багажнага аддзялення маецца адмысловае вечка, пасля здымання якой можна вырабіць толькі рэгуляванне становішча замка багажніка.
3. На мадэлях з цэнтральным замкам адлучыце цягу замка багажніка ад выканаўчага механізму цэнтральнага замка. Для гэтага перамесціце блакавальную ўтулку да выканаўчага механізму і адлучыце цягу.
4. Адкруціце шрубы і зніміце выканаўчы механізм замка вечка багажніка разам з яго заднім вечкам. Пры неабходнасці, зніміце з выканаўчага механізму задняе вечка.
Выканаўчы механізм замка задняй дзверы

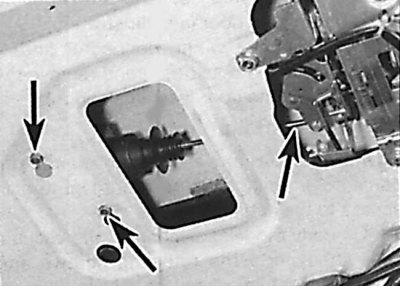

Размяшчэнне шруб мацавання і цягі выканаўчага механізму замка задняй дзверы

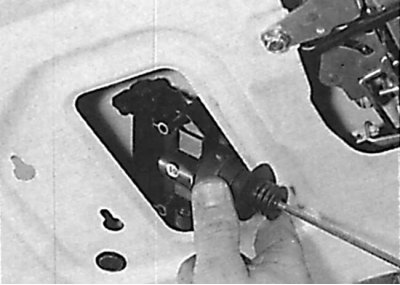

Зняцце выканаўчага механізму замка задняй дзверы
1. Адкрыйце заднюю дзверы, выміце пістоны мацавання ніжняй частцы панэлі аздаблення задняй дзверы і зніміце панэль. Для вымання пістонаў папярэдне выкруціце з іх цэнтральныя шрубы.
2. Пацягнуўшы ўверх, зніміце дэкаратыўнае вечка кнопкі замка задняй дзверы, затым вызваліце ўнутраную панэль і зніміце яе з задняй дзверы.
3. Адлучыце цягу ад замка або перамесціце блакавальную ўтулку да выканаўчага механізму і адлучыце цягу замка ад выканаўчага механізму.
4. Адкруціце шрубы і выміце выканаўчы механізм з дзвярэй.
5. Адлучыце ад выканаўчага механізму электрычны раз'ём і/або вакуумны шланг і зніміце выканаўчы механізм з дзвярэй (гл. мал. Размяшчэнне шруб мацавання і цягі выканаўчага механізму замка задняй дзверы, Зняцце выканаўчага механізму замка задняй дзверы).
Электронная кантрольная прылада кіравання (ECU) на пазнейшых мадэлях з дыстанцыйным кіраваннем цэнтральным замкам
1. Электронная кантрольная прылада кіравання размешчана за гідраўлічнай помпай пад заднім сядзеннем.
2. Для доступу да блока ECU зніміце падушку задняга сядзення і перамесціце ў бок дывановае пакрыццё.
3. Адлучыце электрычны раздым ад блока кіравання, затым адкруціце гайкі і зніміце блок кіравання з аўтамабіля.
Прымач інфрачырвонага выпраменьвання дзвярэй кіроўцы на пазнейшых мадэлях з дыстанцыйным кіраваннем цэнтральным замкам
1. Зніміце цыліндр замка з дзвярэй кіроўцы.
2. На мадэлях Седан і Універсал зніміце заглушку, размешчаную ў верхняй частцы задняга тарца дзвярэй, затым адлучыце электрычны раздым, вызваліце прымач і выміце яго з дзвярэй.
3. На мадэлях Купэ адкруціце шрубы і зніміце дэкаратыўную панэль аздаблення задняга тарца дзвярэй. Адлучыце электрычны раз'ём, затым вызваліце клямку мацавання і зніміце прымач з дзвярэй.
Прымач інфрачырвонага выпраменьвання вечка багажніка на позніх мадэлях Седан і Купэ з дыстанцыйным кіраваннем цэнтральным замкам
1. Адкруціце шрубы і зніміце заднюю панэль аздаблення багажнага аддзялення.
2. Адшрубуйце шрубу і зніміце кранштэйны мацавання прымача.
3. Адлучыце ад прымача электрычны раз'ём, затым адлучыце прымач і зніміце яго з аўтамабіля.
Прымач інфрачырвонага выпраменьвання задняй дзверы на пазнейшых мадэлях Універсал з дыстанцыйным кіраваннем цэнтральным замкам
1. Зніміце замак з задняй дзверы.
2. Адлучыце датчык і зніміце яго з замка.
Ўстаноўка
1. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю. Перад усталёўкай панэлі аздаблення праверце працу цэнтральнага замка. Рэгулёўка цягі выканаўчага механізму можа быць праведзена пасля перамяшчэння блакіруючай утулкі да выканаўчага механізму і паўторнай усталёўкай цягі.
