Змест: Зняцце ↡ Ўстаноўка ↡
Нататка. Пры закліноўванні ключа ў цыліндры замка апырскайце апошні адмысловым спрэем, - калі змазванне не дапаможа, цыліндр варта замяніць.
Дэталі ўстаноўкі цыліндру замка запальвання паказаны на ілюстрацыях, да якіх адносяцца ўсе сустракаемыя ў тэксце спасылкі.
Дэталі ўстаноўкі цыліндру замка запальвання |
Дэталі ўстаноўкі цыліндру замка запальвання |
Дэталі ўстаноўкі цыліндру замка запальвання |
Дэталі ўстаноўкі цыліндру замка запальвання |
Дэталі ўстаноўкі цыліндру замка запальвання |
Дэталі ўстаноўкі цыліндру замка запальвання |
Зняцце

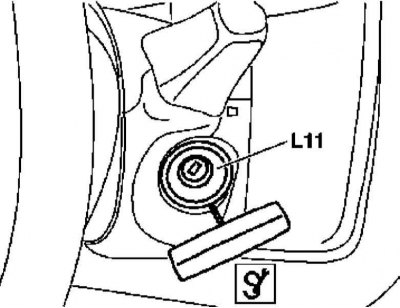

1. З дапамогай падыходнага крука зніміце з цыліндру замка шпульку транспондера (L11).
2. Павярніце ключ у замку ў становішча 1, затым яшчэ крыху (да пстрычкі).

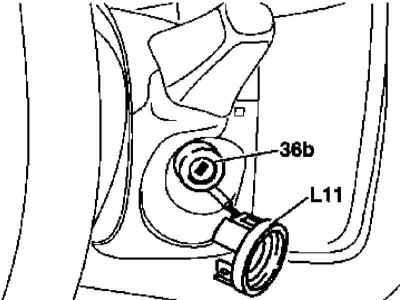

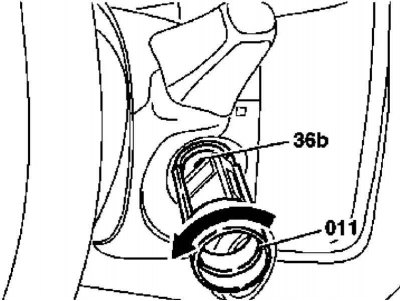

3. Павярнуўшы вечка (36b) на 90° супраць гадзіннікавай стрэлкі, зніміце цыліндр замка (36).
Ўстаноўка

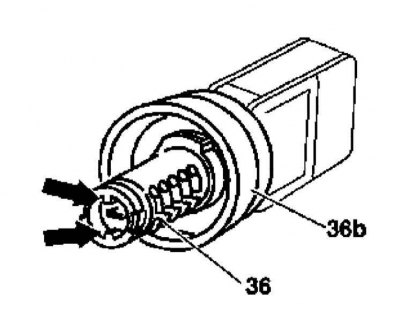

1. Вышмаруйце цыліндр (36) спецыяльнай змазкай і пасадзіце яго ў вечка (36b).
2. Прасуньце ключ скрозь вечка (36b) і да ўпора ўвядзіце яго ў цыліндр замка, - кулачкі павінны цалкам прыбрацца.

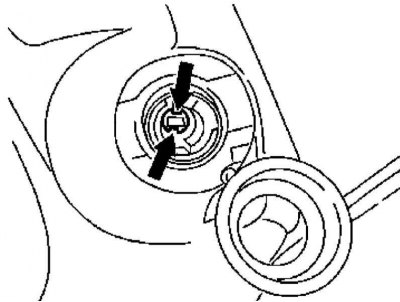

3. Запраўце цыліндр (36) у замкавую зборку, - прасочыце, каб язычкі (стрэлка) цыліндра (36) сумясціліся з паглыбленнямі ў замку (стрэлка).

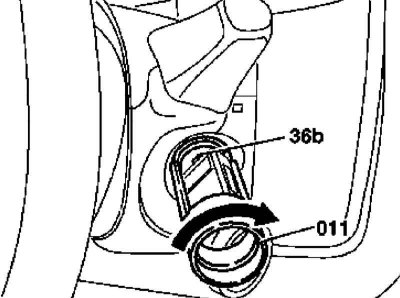

4. Пры дапамозе апраўкі (011) разгарніце вечка (36b) на 90° па гадзіннікавай стрэлцы да пстрычкі фіксатара.
5. Павярніце ключ у цыліндры ў становішча 0 і зніміце апраўку (011).
6. Пасадзіце на цыліндр (36) шпульку транспондера (L11).
