Заўвага. Усе самаконтрыцца балты і гайкі падлягаюць замене ў абавязковым парадку!
Вонкавы наканечнік
Дэталі ўстаноўкі вонкавага наканечніка рулявой цягі
1. Дэталі ўстаноўкі вонкавага наканечніка рулявой цягі паказаны на ілюстрацыі, да якой адносяцца ўсе сустракаемыя ў тэксце спасылкі.
2. Пры дапамозе прыдатнага здымніка вызваліце шарнір наканечніка рулявой цягі (10а) з паваротнага кулака.
3. Зафіксаваўшы наканечнік нерухома (стрэлка), адпусціце контргайку (10i), гайка падлягае замене ў абавязковым парадку.
4. Папярэдне пазначыўшы яго ўсталявальнае становішча, зніміце наканечнік (10).
5. Усталёўка вырабляецца ў зваротным парадку, - прасочыце за правільнасцю сумяшчэння нанесеных падчас дэмантажу метак.
Унутраны наканечнік

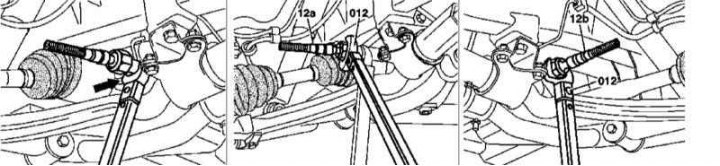

Зняцце / усталёўка ўнутранага наканечніка рулявой цягі
Левая цяга | Левая цяга| Правая цяга
1. Адпаведны ілюстрацыйны матэрыял прадстаўлены на ілюстрацыі, да якіх адносяцца ўсе спасылкі, якія сустракаюцца ў тэксце.
2. Зніміце вонкавы наканечнік (гл. вышэй).
Заўвага. Пры абслугоўванні правай цягі зніміце таксама левы пылавік.
3. Утрымліваючы рэйку нерухома ражковым ключом на 24 мм, надзетым на адмысловыя лыскі, пры дапамозе ражковай асадкі на 36 або 38 мм (012) вывярніце шарнір унутранага наканечніка (12а/12b), - не варта ўжываць падаўжальнікі да дзяржальні ключа або выкарыстаць.
(Артыкул заснаваны на дадзеных сайта www.mercedesman.ru)
4. Устаноўка праводзіцца ў зваротным парадку.
