Премахване
1. Свалете капака на главата на цилиндъра 1 (фигура 3.8а,б).
2. Свалете скобата 3 и кобилицата 4.
За двигатели до номер 039739
3. Свалете двустранните кобилици 5 (фигура 3.8а). Измерете издатината A на водещия щифт 7 над главата на цилиндъра. Трябва да бъде 25,1-25,5 мм.
На двигатели, започващи с номер 039740
4. Свалете 7-те капака на клапаните и 5-те кобилици на всмукателните клапани (фигура 3.8б).
Инсталация
5. Монтажът се извършва в обратен ред на демонтирането.
Информация, копирана от уебсайта [www.MercedesMan.ru]

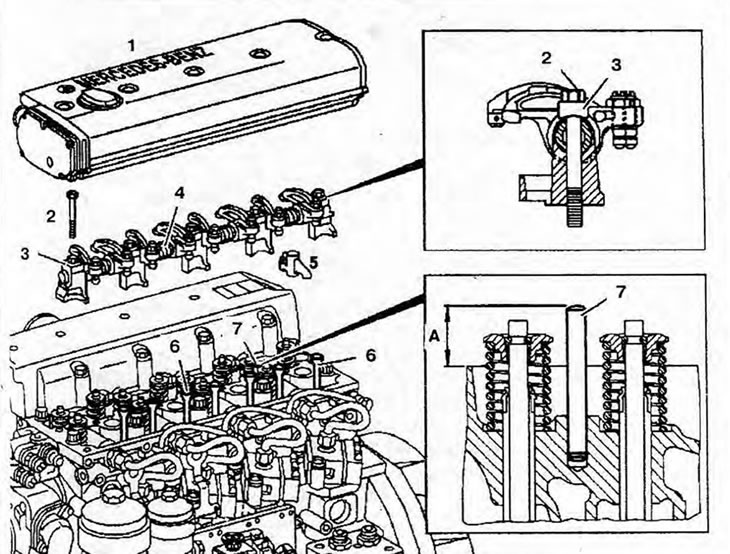

Фигура 3.8a. Кобилици и кобиличен вал за двигатели до номер 039739: 1 - Капак на цилиндровата глава; 2 - Болт; 3 - Скоба; 4 - Сглобка на кобилици и кобиличен вал; 5 - Двустранен кобиличен лост; 6 - Бутален прът; 7 - Водещ щифт на кобилицата; A - Изпъкналост на водещия щифт над главата на цилиндъра.

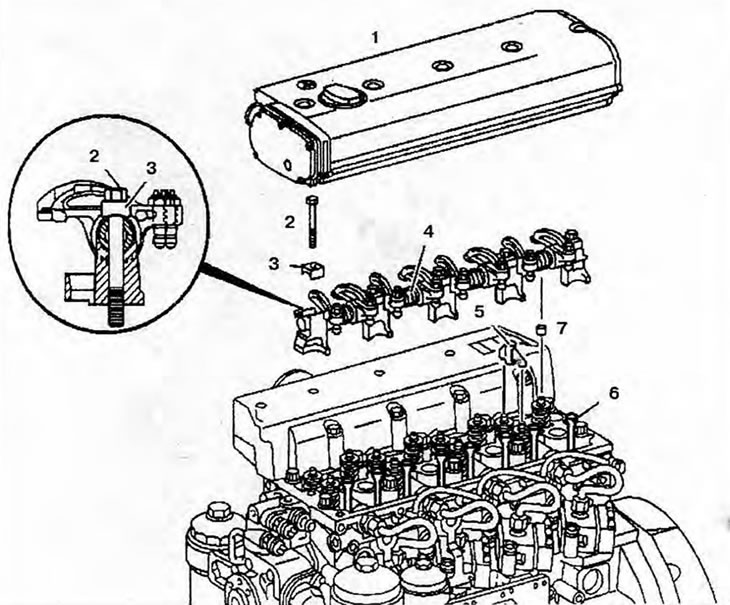

Фигура 3.8б. Кобилици и кобиличен вал за двигатели, започващи с номер 039740: 1 - Капак на цилиндровата глава; 2 - Болт; 3 - Скоба; 4 - Сглобка на кобилици и кобиличен вал; 5 - Двустранен кобиличен лост; 6 - Бутален прът; 7 - Покритие.
