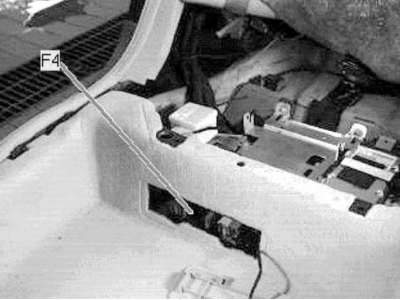

Задна кутия с предпазители

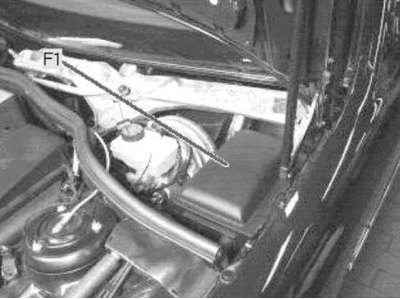

Лява кутия с предпазители (двигателно отделение, ляво)

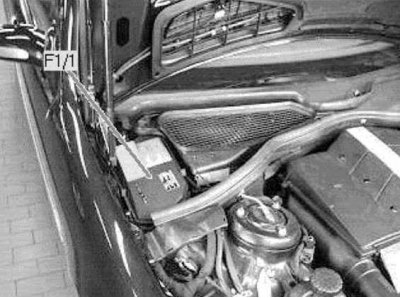

Дясна кутия с предпазители (двигателен отсек, вдясно)
Реле и кутия с предпазители вляво
1 - Капак; 2 - Винтове; F1 - Ляв блок за монтиране на предпазител; K40/6 - Модул за реле и предпазители; N10/6 - Ляв модул за обработка и управление на сигнала SAM; N47 - Контролен модул на системата против приплъзване; N51 - Модул за управление на окачването
Реле и кутия с предпазители, вдясно
1 - Капак; 2 - Винтове; 3 - Вентилационна тръба; F1 / 1 - Десен монтажен блок на предпазители; K40 / 7 - Дясно предно реле и предпазител модул; N3 - модул за управление на системата за централно впръскване на гориво CFI; N10/7 - Десен контролен модул за обработка на сигнала и SAM; N15/3 - Електронен модул за управление на трансмисията (ДР)
Повечето от електрическите консуматори на вашия автомобил са защитени с предпазители. Отделните компоненти на осветителната система, с изключение на стоп-светлините, са защитени с електронни компоненти.
Ако тече прекалено голям ток, електрическата верига на електронно защитените компоненти се прекъсва по електронен път. След кратко време електрическата верига отново се затваря автоматично.Ако повредата възникне отново, електрическата верига отново се прекъсва.
Списъкът и предназначението на предпазителите са дадени в Спецификации.
Използвайте предпазители с посочения ампераж.
Изгорели предпазители не трябва да се ремонтират или премостват.
Определете причината за изгарянето.
Преглед на предпазители, резервни предпазители и устройства за отстраняване на предпазители, заедно с бордовия комплект инструменти, се намират в допълнително отделение под пода на багажника.
Кутии с предпазители в двигателния отсек
Отваряне на кутията с предпазители
Преместете двата лоста -3- на кутията с предпазители напред към символа и свалете капака.
Забележка. Когато отваряте кутията с предпазители, внимавайте да не попадне влага в нея.
Лява кутия с предпазители (двигателно отделение, ляво)
Дясна кутия с предпазители (двигателен отсек, вдясно)
Задна кутия с предпазители
Затваряне на кутията с предпазители
Поставете капака, уверете се, че гуменото уплътнение пасва правилно. Натиснете капака надолу с ръка. Преместете двата лоста -3- на кутията с предпазители обратно към символа .
Забележка. За да предотвратите проникването на влага, уверете се, че капакът на кутията с предпазители е плътно затворен и двата лоста са преместени напред.
Допълнителна кутия с предпазители под дясна задна седалка
Отваряне
Свалете капака.
Затваряне
Натиснете капака.
