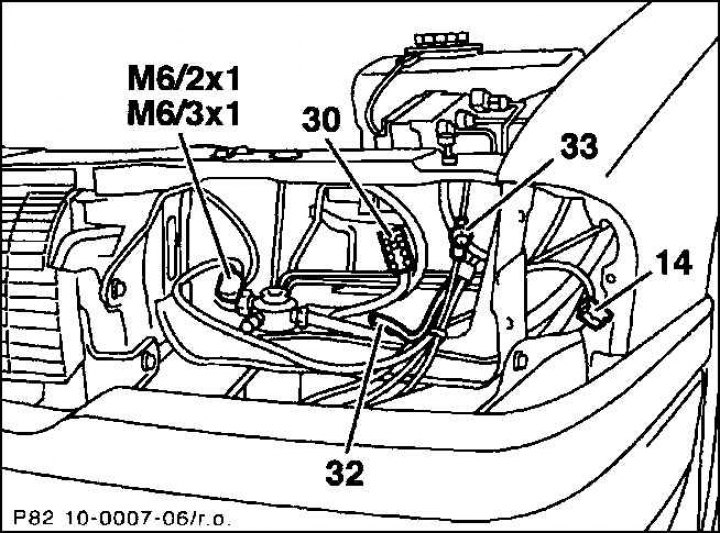

14. Щепсел за мигач; 30. Щепсел за осветление; 32. Маркуч към уреда за почистване на стъклата на фаровете (препарат за почистване или миене на фарове); 33. Пневматичен тръбопровод; M6/2x1, M6/3x1. Съединител на двигателя на чистачките ляв/десен

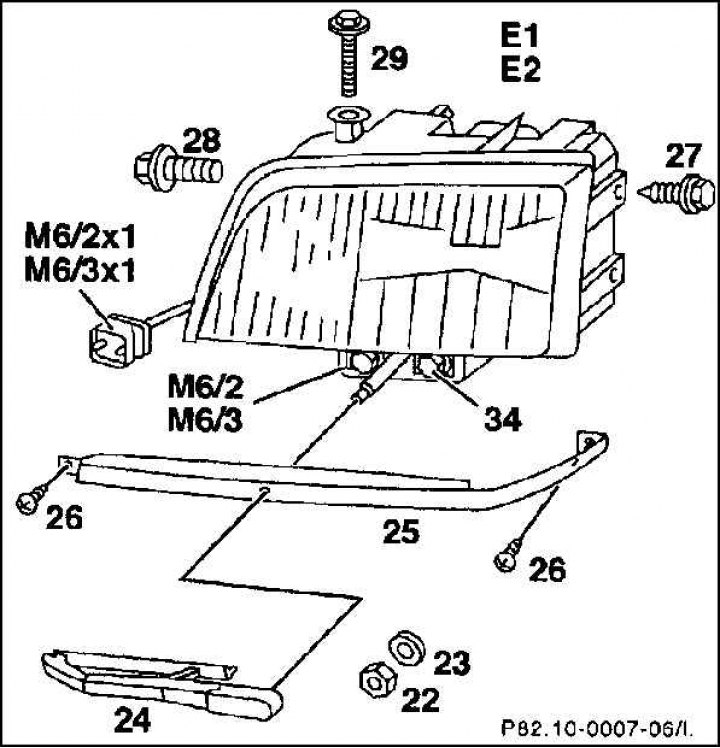

22. Ядка; 23. Шайба; 24. Лост за гърлото на чистачките; 25. Защитен капак; 26–29. Винтове; 34. Болт E1, E2. Фарове, ляв/десен; M6/2, M6/3. Моторчета за чистачки ляво/дясно; M6/2x1, M6/3x1. Конектори на двигателя на чистачките ляв/десен
Премахване
1. Свалете мигача.
2. Отстранете електрическите проводници и пневматичната тръба за регулиране на височината от фара.
3. Ако има такова, свалете рамото на чистачките на фаровете (24). За да направите това, наклонете нагоре защитния капак, развийте гайката (22) и я извадете заедно с шайбата (23).
4. В зависимост от оборудването, развийте напречната греда или страничните защитни капаци в зоната, където са монтирани фаровете.
5. Отстранете двата винта (26) и откачете защитния капак (25) под фара.
6. Развийте винтовете (27–29) и внимателно издърпайте фара напред. Покрийте амортисьора с парцал, за да не го надраскате.
7. Ако има такъв, отстранете маркуча към устройството за почистване на лещите на фаровете.
8. Ако трябва да премахнете лещата на оптичния елемент на фара, отстранете гуменото уплътнение. Отстранете двете опорни обеци (38) от пружинните скоби отгоре и отдолу. Отстранете дифузора на оптичния елемент (9) заедно с уплътнението (21).
Монтиране
1. Ако е изваден, поставете лещата на оптичния елемент на фара в корпуса и едновременно го натиснете, докато опорните обеци отгоре и отдолу щракнат на място.
2. Проверете предварително уплътнението за порьозност и го сменете, ако е необходимо.
3. По-нататъшната инсталация се извършва в обратния ред на демонтажа.
4. След като сглобяването приключи, регулирайте фаровете в квалифициран сервиз за автомобили.
