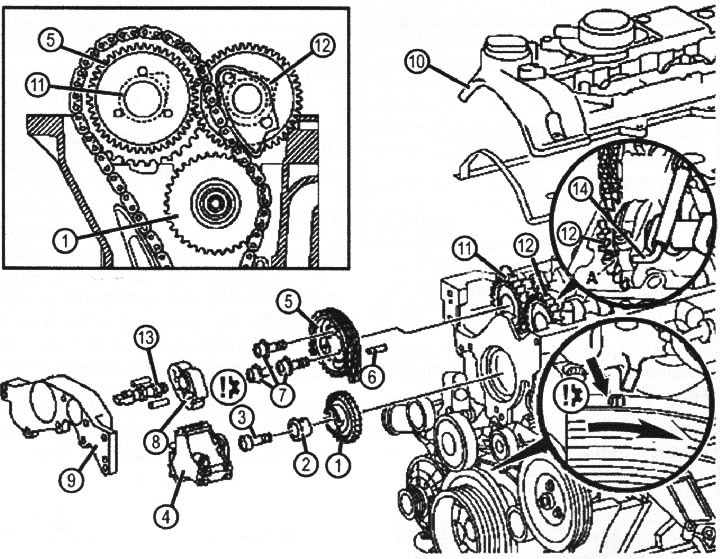

VN 2.124
Снятие и установка цепного колеса привода ТНВД
1. Цепное колесо привода насоса высокого давления
2. Втулка
3. Винт
4. ТНВД
5. Зубчатое колесо распределительного вала выпускных клапанов
6. Штифт
7. Винт
8. Башмак - успокоитель приводной цепи
9. Передняя крышка головки блока цилиндров
10. Крышка клапанного механизма
11. Распределительный вал выпускных клапанов
12. Распределительный вал впускных клапанов
13. Вал привода топливоподкачивающего насоса
14. Фиксатор распределительного вала впускных клапанов
Снятие и установка
1. Снимите крышку клапанного механизма (10).
2. Установите поршень цилиндра номер (1) в ВМТ
Внимание! Двигатель следует вращать за коленчатый вал в направлении часовой стрелки. Не вращайте двигатель за распределительный вал, также не вращайте двигатель в обратном направлении.
3. Зафиксируйте распределительный вал впускных клапанов (12) при помощи фиксатора (14) (отверстие А на крышке подшипника №1 распределительного вала впускных клапанов).
4. Снимите переднюю крышку (9) головки блока цилиндров.
5. Открутите вал привода (13) распределительного вала впускных клапанов (1), снимите успокоитель (8) приводной цепи,
6. Снимите насос высокого давления (4).
7. Пометьте положение цепного колеса (5) относительно цепи.
Текст перепубликован с веб-сайта: www.mercedesman.ru
9. Отсоедините цепное колесо (5) привода распределительного вала (11) выпускных клапанов и снимите его совместно с цепью. Вал удерживайте ключом. При установке замените винты (7).
9. Открутите винт (3) крепления колеса зубчатого привода (1) к топливному насосу высокого давления (4).
10. Извлеките промежуточное цепное колесо привода насоса высокого давления совместно с втулкой (2).
11. Установку производите в обратном порядке. Проверьте положение распределительных валов, при необходимости отрегулируйте.
Моменты затяжки резьбовых соединений
Винт крепления цепного колеса к распре делительному валу выпускных клапанов - 18Нм.
Болт крепления шестерни промежуточной насоса высокого давления к головке блока цилиндров - 9 Нм,
Крепление вала привода толливоподкачивающего насоса к распределительному валу впускных клапанов - 50 Нм.
