Снятие и установка
1. Снимите форсунку.
2. Установите колпачки защитные (4, 5) на распылитель форсунки и штуцер топливной системы для предохранения от загрязнений и повреждений.
3. Очистите форсунку (1) чистящим раствором и продуйте насухо. Допускается чистка в ультразвуковой ванне.
4. Удалите грязь в месте присоединения топливного трубопровода высокого давления (2) латунной щеткой и продуйте сжатым воздухом. Не повредите поверхность распылителя форсунки.
5. Приспособление для сборки установите в тиски и зажмите в нем форсунку (1).
6. Открутите штуцер (2) и шайбу (3), штуцер и шайбу замените.
7. Нанесите тонкий слой универсальной смазки на поверхность нового штуцера и шайбы и установите на место.
8. Соединение затяните.
9. Пометьте штуцер белым цветом. Не допускается производить замену штуцера второй раз. При наличии утечек топлива замените форсунку.
10. Установите форсунку.
Моменты затяжки резьбовых соединений
Штуцер трубопровода высокого давления форсунке - 42 Нм.

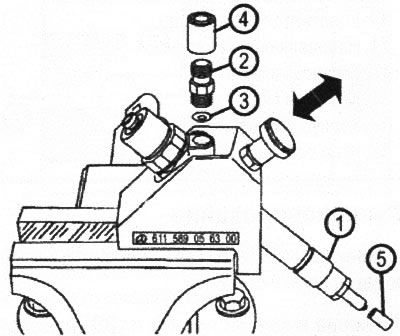

VN 2.131
Снятие и установка штуцера крепления трубки высокого давления к топливной форсунке
1. Форсунка
2. Штуцер
3. Шайба уплотняющая
4. Колпачок защитный
5. Колпачок защитный
6. Приспособление для сборки
