Микровыключатель ТНВД (Mercedes-Benz Vito W638)

Оглавление: Регулировка микровыключателя ↡ Проверка ↡

1. Микровыключатель S70 прикреплен к ТНВД болтами. Для его снятия необходимо отсоединить от него разъем проводки 1 и открутить болты его крепления (см.рис.4.66).

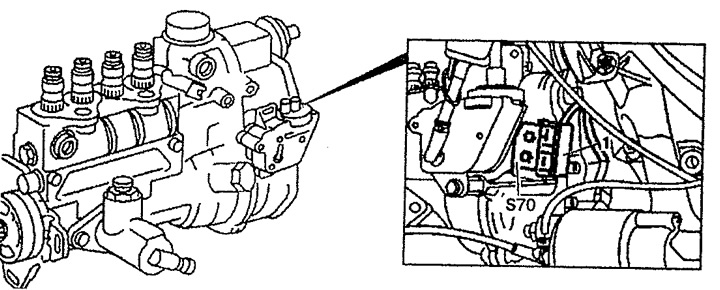

Рис. 4.66. Микровыключатель ТНВД:
1. Разъем проводки,
S70. Микровыключатель ТНВД.

Регулировка микровыключателя

2. Снимите кронштейн крепления ТНВД к блоку цилиндров.

3. Установите регулировочную прокладку 8с в положение Е (установка) на болте 8f ТНВД (см.рис. 4.67). Болт 8f расположен в задней части ТНВД. Регулировочная прокладка (при которой микровыключатель выключается в положении 10 перед полной нагрузкой) показан на рис. 4.68.

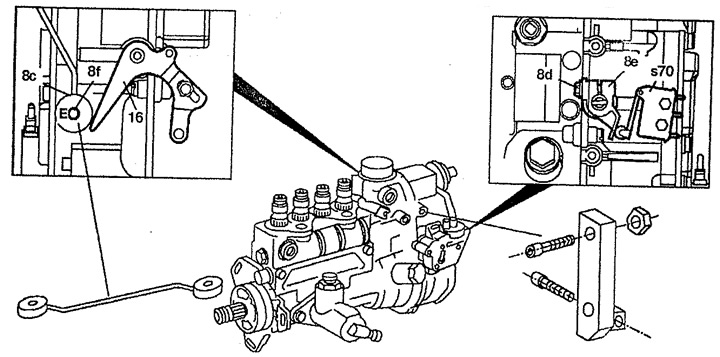

Рис. 4.67. Регулировка микровыключателя.

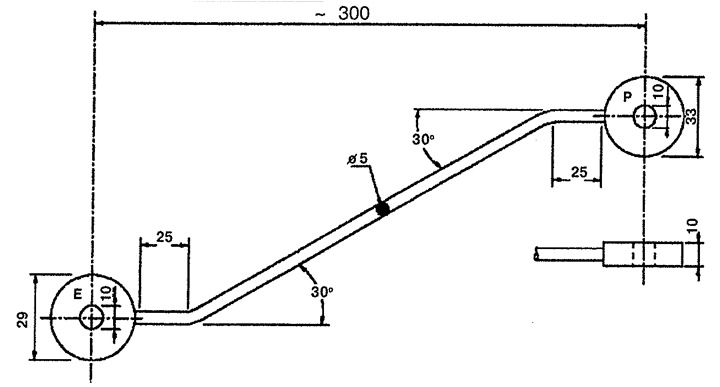

Рис. 4.68. Регулировочная прокладка микровыключателя ТНВД.

4. Присоедините установочное устройство к передней части ТНВД. Установочное устройство для установки микровыключателя ТНВД представлено на рис. 4.69. Для его установки вставьте болт 1 с гайкой 2 в сквозное отверстие. Болт 1 предназначен для присоединения устройства к ТНВД. Вкрутите болт 3 в резьбовое отверстие М5. Болт 3 предназначен для точной регулировки продольного рычага.

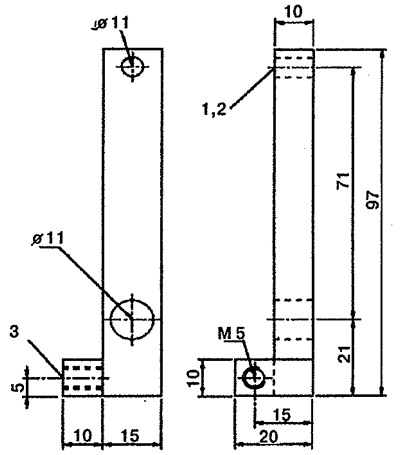

Рис. 4.69. Установочное устройство для установки микровыключателя ТНВД:
1. Болт М45х45,
2. Гайка М5,
3. Болт М5х30.

5. Ослабьте болт 8d.

6. Нажмите рычаг 16 управления рейкой ТНВД до упора и зафиксируйте его в этом положении.

7. Вращайте продольный рычаг 8е до тех пор, пока обе точки выключения (два щелчка) микровыключателя не будут преодолены. Регулируйте положение продольного рычага путем вращения кулачкового болта установочного устройства.

8. Ослабьте рычаг управления рейкой ТНВД.

Проверка

9. Установите регулировочную прокладку 8с в положение Р (проверка) на болте 8f ТНВД.

10. Нажмите рычаг 16 управления рейкой ТНВД до упора и зафиксируйте его в этом положении. Если установка правильная, должна быть пройдена только первая точка положения выключателя (один щелчок). Если необходимо, повторите регулировку.

11. Снимите установочное устройство.

12. Установите кронштейн крепления ТНВД.
