Снятие
1. Отсоедините отрицательный провод от батареи.
2. Снимите радиатор 1 (см. рис. 3.9).

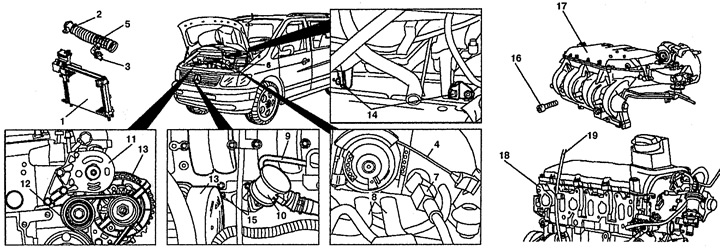

Рис. 3.9. Впускной коллектор:
1. Радиатор,
2. Датчик расхода воздуха,
3. Сапун,
4. Трос акселератора,
5. Воздушная впускная труба,
6. Корпус дроссельной заслонки,
7. Датчик температуры воздуха,
8. Патрубки системы охлаждения,
9. Вакуумная трубка,
10. Проверочный клапан,
11. Натяжитель ремня привода генератора,
12. Ремень привода генератора,
13. Генератор,
14, 15, 16. Болты,
17. Впускной коллектор,
18. Головка блока цилиндров,
19. Направляющая труба указателя уровня масла.
3. Ослабьте зажимы крепления датчика расхода воздуха 2.
4. Отсоедините разъем от сапуна 3.
5. Отсоедините трос акселератора 4.
6. Отсоедините от форсунок нагнетающие трубки.
7. Отсоедините воздушную впускную трубу 5.
8. Отсоедините провода от свечей зажигания.
9. Отсоедините разъем от клапана управления впускным коллектором изменяемой геометрии 17.
10. Отсоедините разъем от корпуса дроссельной заслонки 6.
11. Отсоедините разъем от датчика температуры воздуха 7.
12. Отсоедините патрубки системы охлаждения 8 от корпуса дроссельной заслонки 6.
13. Отсоедините разъемы форсунок из фиксаторов.
14. Закупорьте нагнетающие и сливные топливопроводы.
15. Отсоедините вакуумную трубку от корпуса дроссельной заслонки.
16. Отсоедините вакуумную трубку 9 от проверочного клапана 10.
17. Отсоедините трубку вентиляции топливного бака.
18. Снимите натяжитель ремня привода генератора 11.
19. Открутите болты крепления генератора 13 к кронштейну.
20. Снимите фланцы крепления навесного оборудования на впускном коллекторе 17.
21. Отсоедините трубку от клапана вентиляции картера во впускном коллекторе 17.
22. Открутите болты 14 крепления кронштейна впускного коллектора к головке блока цилиндров 18.
23. Снимите болты 15 крепления проверочного клапана 10 от насоса вторичной подачи воздуха на впускном коллекторе 17 и снимите проверочный клапан 10.
24. Открутите болты 16 крепления впускного коллектора 17 к головке блока цилиндров 18.
25. Снимите направляющую трубу указателя уровня масла 19.
26. Снимите впускной коллектор 17.
Установка
27. Установка производится в порядке, обратном снятию.
