Снятие
1. Снимите крышку головки блока цилиндров 2.
2. Снимите катушку зажигания 3 вместе с высоковольтными проводами (см. рис.3.15).

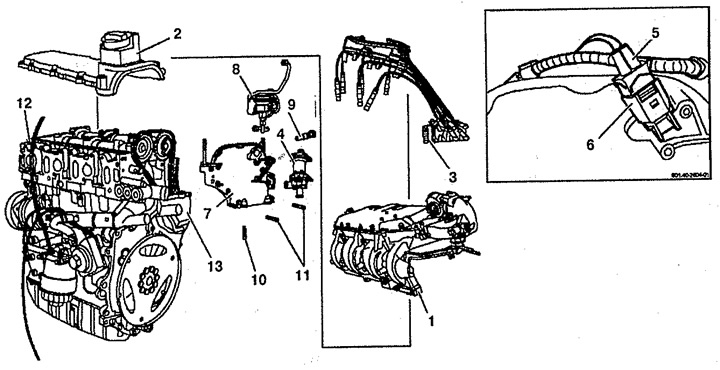

Рис. 3.15. Верхняя крышка ГРМ:
1. Впускной коллектор,
2. Крышка головки блока цилиндров,
3. Катушка зажигания,
4. Насос системы охлаждения,
5. Разъем,
6. Датчик положения распределительного вала,
7. Верхняя крышка ГРМ,
8. Клапан системы рециркуляции отработавших газов,
9. Натяжитель цепи,
10, 11. Болты,
12. Головка блока цилиндров,
13. Нижняя крышка ГРМ.
3. Снимите насос системы охлаждения 4, не отсоединяя патрубков системы.
4. Отсоедините разъем 5 от датчика положения распределительного вала 6.
5. Снимите навесное электрооборудование с верхней крышки ГРМ 7.
6. Снимите клапан системы рециркуляции отработавших газов 8.
7. Снимите натяжитель цепи 9. При этом возможны утечки моторного масла.
Публикация взята с сетевого ресурса: www.mercedesman.ru
8. Открутите болты 10 крепления верхней 7 и нижней 13 крышек ГРМ. При установке соблюдайте правильность установки болтов 11.
9. Снимите верхнюю крышку ГРМ 7.
Установка
10. Установка производится в порядке, обратном снятию. Смажьте уплотнительные поверхности герметиком.
