Снятие
1. Отсоедините отрицательный провод от батареи.
2. Снимите крышку 3 головки блока цилиндров (см. рис.3.12).

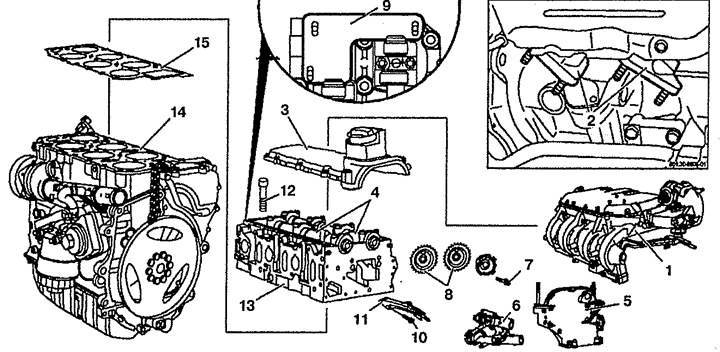

Рис. 3.12. Головка блока цилиндров:
1. Впускной коллектор,
2. Выпускной коллектор,
3. Крышка головки блока цилиндров,
4. Распределительные валы,
5. Верхняя крышка ГРМ,
6. Термостат,
7, 10. Болт,
8. Шкивы распределительных валов,
9. Регулировочный инструмент для установки распределительных валов в основное положение,
11. Верхний направляющий рычаг,
12. Болты крепления головки блока цилиндров,
13. Головка блока цилиндров,
14. Блок цилиндров,
15. Прокладка головки блока цилиндров.
3. Открутите гайку крепления выпускного коллектора 2 к катализатору.
(Подробнее читайте на сайте: www.mercedesman.ru)
4. Снимите свечи зажигания 1.
5. Установите распределительные валы 4 в основное положение.
6. Снимите верхнюю крышку ГРМ 5.
7. Снимите термостат 6.
8. Открутите болт 7 крепления шкивов коленчатых валов 8 и снимите их.
9. Заблокируйте распределительные валы 4, используя регулировочный инструмент 9.
10. Открутите болт 10 крепления верхнего направляющего рычага 11 и снимите его.
11. Ослабьте болты 12 крепления головки блока цилиндров к блоку цилиндров 14 (см. рис.3.13).

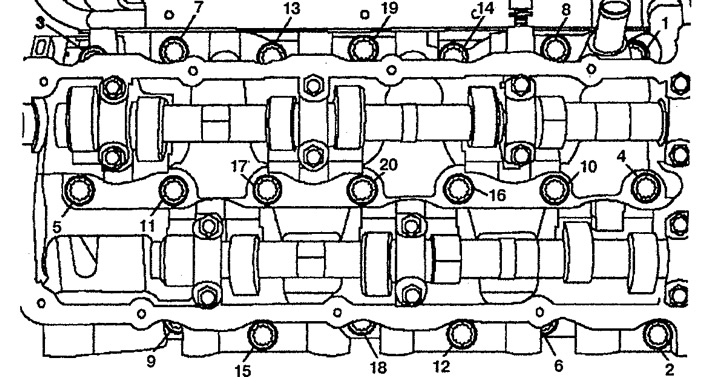

Рис. 3.13. Порядок ослабления болтов головки блока цилиндров.
12. Снимите головку блока цилиндров 13.
Установка
13. Установка производится в порядке, обратном снятию. Замените прокладку головки блока цилиндров 15. Перед установкой головки блока цилиндров смажьте резьбовую часть и контактные поверхности болтов. Затяните болты крепления головки блока цилиндров, соблюдая последовательность затяжки болтов (см. рис. 3.14). Не устанавливайте шкивы распределительных валов, если регулировочный инструмент все еще установлен. Проверьте основное положение распределительных валов.

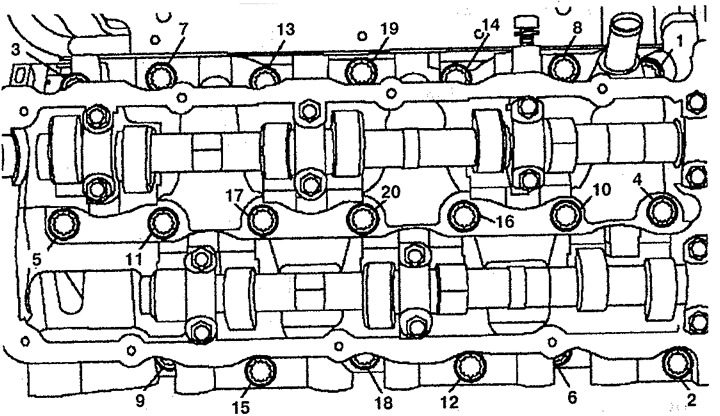

Рис. 3.14. Порядок затяжки болтов головки блока цилиндров.
