Снятие
1. Снимите двигатель.
2. Снимите головку блока цилиндров.
3. Снимите крышку цепного привода.
4. Снимите шкивы коленчатого вала.
5. Снимите заднюю крышку коленчатого вала и сальник.
6. Снимите поршни.
7. Открутите болты крепления крышек коренных подшипников коленчатого вала 2 и 2а, начиная с передней (рис. 2.53).
8. Снимите коленчатый вал 20 с блока цилиндров.

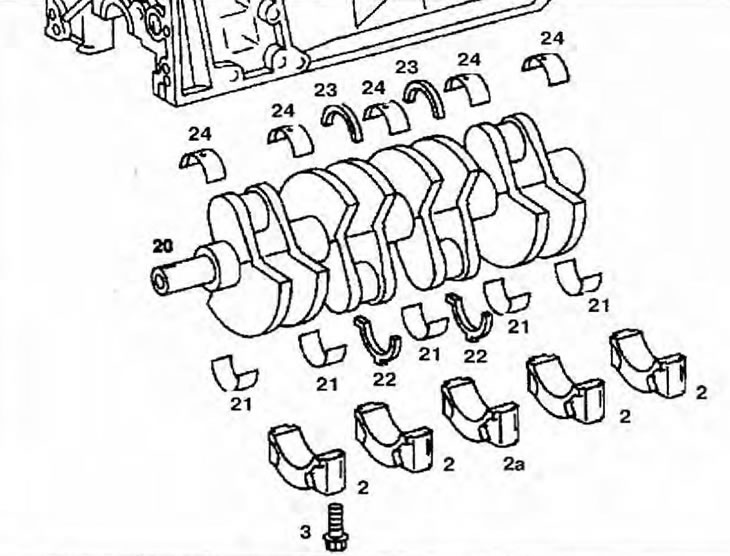

Рис. 2.53. Коленчатый вал: 2, 2а - Крышка коренного подшипника; 3 - Болты крепления крышек; 20 - Коленчатый вал; 21 - Нижние вкладыши (в крышках); 22 - Нижние регуляторы осевого зазора (в крышках); 23 - Верхние регуляторы осевого зазора (в блоке цилиндров); 24 - Верхние вкладыши с масляными
Установка
9. Установка проводится в порядке, обратном снятию. Смажьте вкладыши перед установкой. Масляные каналы в регуляторах осевого зазора 22 и 23 должны быть установлены упорными буртиками вперед. Ремонтные размеры коленчатого вала приведены в таблице 2.10.
Таблица 2.10. Ремонтные размеры коленчатого вала
| Параметры | Двигатели 602.984/985 | |
| Диаметр коренной шейки, мм | Стандартный размер | 57.950-57.965 |
| 1-й рем.размер | 57.700-57.715 | |
| 2-й рем.размер | 57.450-57.465 | |
| 3-й рем.размер | 57.200-57.215 | |
| 4-й рем.размер | 56.950-56.965 | |
| Диаметр шатунной шейки, мм | Стандартный размер | 47.950-47.965 |
| 1-й рем.размер | 47.700-47.715 | |
| 2-й рем.размер | 47.450-47.465 | |
| 3-й рем.размер | 47.200-47.215 | |
| 4-й рем.размер | 46.950-46.964 | |
| Установочная ширина коренных шеек, мм | Стандартный размер | 24.500-24.533 |
| 1-й рем.размер | 24.600-24.633 | |
| 2-й рем.размер | 24.700-24.733 | |
| 3-й рем.размер | 24.900-24.933 | |
| 4-й рем.размер | 25.000-25.033 | |
| Диаметр отверстия под коленчатый вал, мм | 62.500-62.519 | |
| Ширина отверстия под коленчатый вал при установленных вкладышах, мм | 19.979-20.000 | |
| Допустимое отклонение отверстия под коленчатый вал от округлости и конусности, мм | 0.02 | |
| Зазор в коренных подшипниках, мм | Радиальный (новый) | 0.03-0.05 |
| Радиальный (допустимый) | 0.08 | |
| Осевой (новый) | 0.10-0.25 | |
| Осевой (допустимый) | 0.3 | |
| Биение коленчатого вала, мм | Радиальное | 0.020-0.065 |
| Стандартные вкладыши коленчатого вала для крышек подшипников диаметром 58 мм | Ремонтный диаметр (цвет - синий), мм | 52 |
| Толщина вкладыша, мм | 2.255-2.260 | |
| Ремонтный диаметр (цвет - желтый), мм | 54 | |
| Толщина вкладыша, мм | 2.260-2.265 | |
| Ремонтный диаметр (цвет - красный), мм | 56 | |
| Толщина вкладыша, мм | 2.265-2.270 | |
| Ремонтный диаметр (цвет - белый), мм | 57 | |
| Толщина вкладыша, мм | 2.270-2.275 | |
| Ремонтный диаметр (цвет - пурпурный), мм | 58 | |
| Толщина вкладыша, мм | 2.275-2.280 | |
Проверка осевого зазора коленчатого вала
10. Измерьте ширину шейки коренного подшипника коленчатого вала (рис. 2.54).

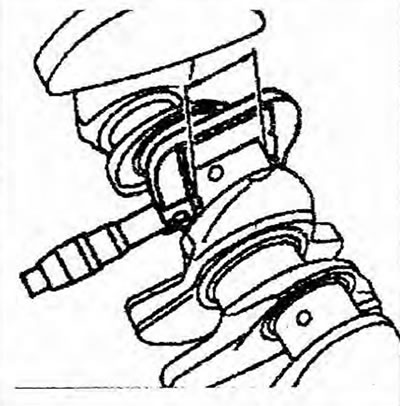

Рис. 2.54. Измерение ширины коренной шейки коленчатого вала.
11. Определите толщину регулятора осевого зазора. Толщина регуляторов осевого зазора изменяется от 2.15 до 2.40 мм с шагом 0.05 мм.
12. Установите регуляторы осевого зазора (рис. 2.55). Масляные каналы (стрелки) должны быть смазаны и установлены вперед.

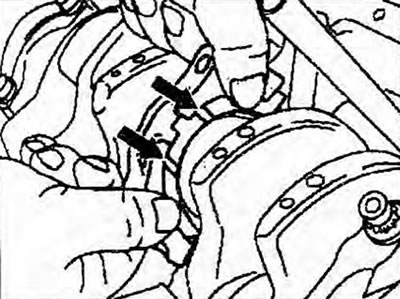

Рис. 2.55. Установка регуляторов осевого зазора.
13. Измерьте осевой зазор коленчатого вала и при необходимости отрегулируйте его (рис. 2.56).

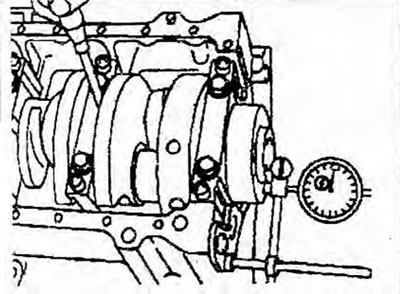

Рис. 2.56. Измерение осевого зазора коленчатого вала с помощью индикатора.
Проверка радиального зазора коленчатого вала
14. Установите крышки коренных подшипников. Если крышка установлена правильно, ушко (стрелка) на крышке должно быть смещено влево, если смотреть по направлению движения (т.е. со стороны впускного коллектора) (рис. 2.57).

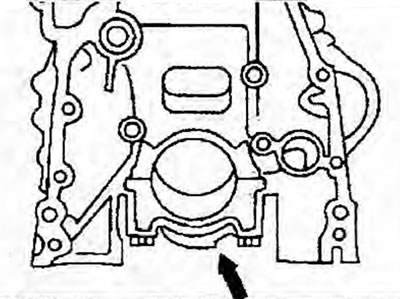

Рис. 2.57. Проверка правильности установки крышек коренных подшипников.
15. Измерьте диаметр отверстия под коленчатый вал в блоке цилиндров (с установленными крышками коренных подшипников) в направлениях А, В и С (рис. 2.58а,б).

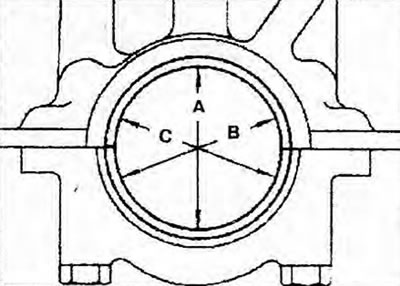

Рис. 2.58а. Направления для измерения диаметра отверстия под коленчатый вал.

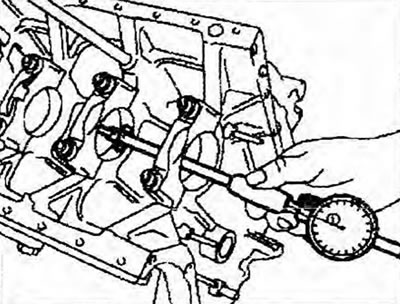

Рис. 2.586. Измерение диаметра отверстия под коленчатый вал.
16. Измерьте диаметр отверстия в направлении А и запишите его.
Например, 62.51 мм.
17. Снимите крышку коренного подшипника.
18. Измерьте диаметр шейки коренного подшипника (рис. 2.59).
Например, 57.95 мм.

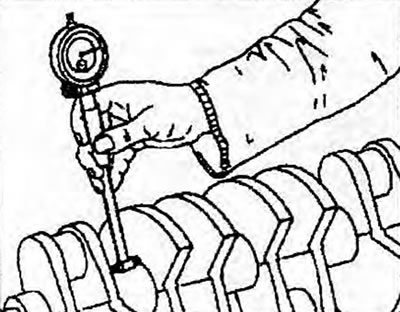

Рис. 2.59. Измерение диаметра шейки коренного подшипника.
19. Проведите вычисление зазора:
Диаметр отверстия 62.51 мм -Диаметр шейки коренного подшипника коленчатого вала 57.95 мм = 4.55 мм. От этого результата отнять радиальныIй зазор 0.04 мм (таблица 2.10) и получим 4.51 мм. Этот результат разделить на 2 и получим толщину вкладыша 2.255 мм.
20. Подберите вкладыш соответствующей толщины.
Например, толщина вкладыша 2.255 мм. По таблице 2.19 выберите вкладыш по цвету. В данном случае, это вкладыш синего цвета.
21. Вставьте вкладыши шатуна в крышку и шатун и закрепите их болтами.
22. Измерьте диаметр нижней головки шатуна с вкладышами (рис. 2.60).

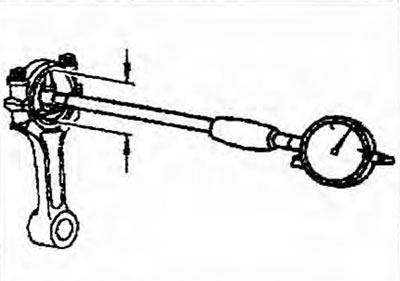

Рис. 2.60. Измерение диаметра нижней головки шатуна (с вкладышами) с помощью индикатора.
23. Измерьте диаметр шатунных шеек и по измеренному значению определите радиальный зазор в подшипниках коленчатого вала (рис. 2.61).
Диаметр нижней головки шатуна (с вкладышами) - Диаметр шатунной шейки = радиальный зазор коленчатого вала.

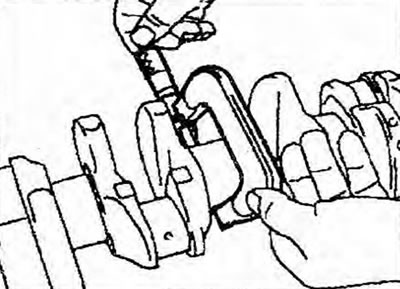

Рис. 2.61. Измерение диаметра шатунной шейки.
