Снятие
1. Выпрессуйте гильзы (рис. 2.47).
2. Тщательно протрите отверстия под гильзы.
3. Измерьте диаметры отверстий под гильзы в блоке цилиндров. Если измеренное значение больше допустимого, замените блок цилиндров.
Диаметр отверстия под гильзу в блоке цилиндров: 91.500-91.535 мм.

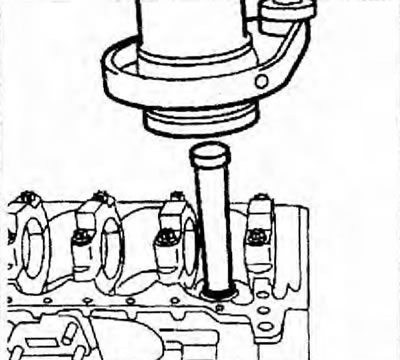

Рис. 2.47. Выпрессовка гильзы.
Установка
4. Установите блок цилиндров на пресс и закрепите.
5. Установите новую гильзу 2 в отверстие под необходимым углом (рис. 2.48).

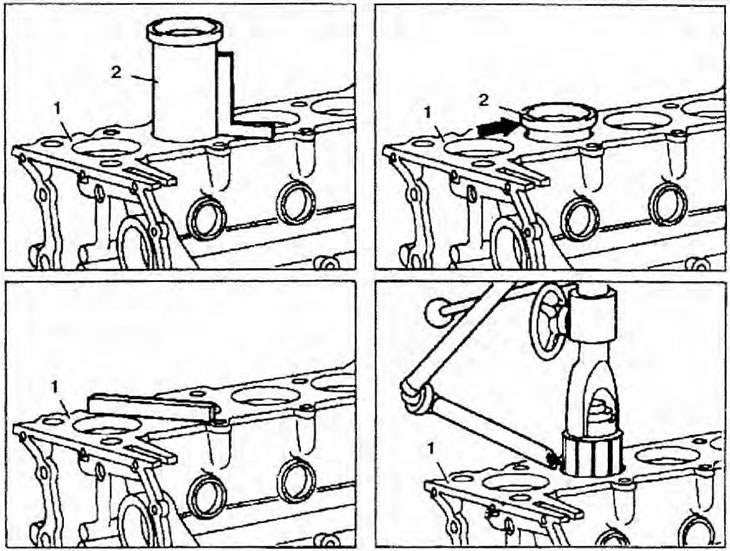

Рис. 2.48. Установка гильзы: 1 - Блок цилиндров; 2 - Гильза.
6. Запрессуйте гильзу в блок цилиндров,
7. Притрите контактные поверхности блока цилиндров с крышкой цепного привода. Запас для снятия материала должен быть минимальным.
(Материал взят с веб-ресурса: «www.MercedesMan.ru»)
8. Протрите блок цилиндров 1.
9. Произведите притирку и полировку цилиндров.
Расточка гильз блока цилиндров
10. Расточите диаметр D2 гильзы (рис 2.49).

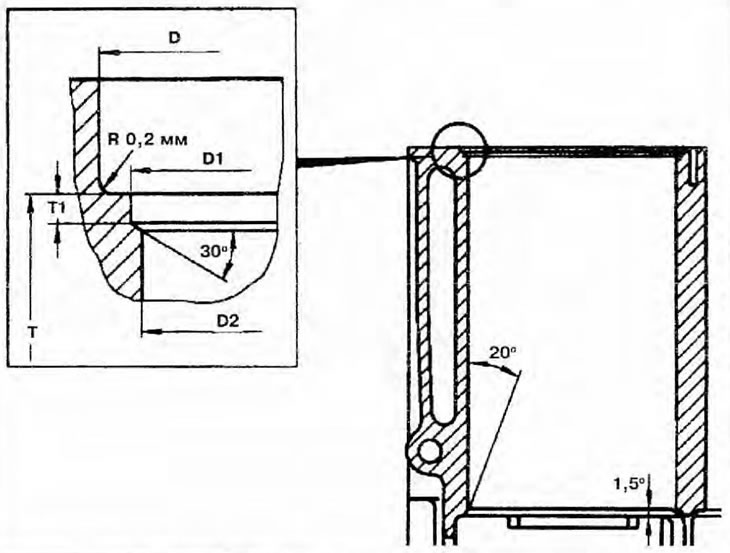

Рис. 2.49. Расточка гильз блока цилиндров: D - Диаметр фланца гильзы; D1 - Диаметр фланца гильзы; D2 - Диаметр гильзы; Т - Длина гильзы; Т1 - Глубина посадки гильзы.
11. Расточите диаметры D и D1 фланца гильзы.
12. Отфрезеруйте фаски гильз между цилиндрами.
13. Снимите заусеницы с фасок блока цилиндров с помощью полировочного камня. Размеры для расточки гильз приведены в таблице 2.8.
14. Тщательно протрите блок цилиндров.
Таблица 2.8. Размеры для расточки гильз
| Параметры | Двигатели 602.984/985 |
| Диаметр D2 гильзы, мм | 91.500-91535 |
| Диаметр D1 фланца гильзы, мм | 92.05-9.15 |
| Диаметр D фланца гильзы, мм | 94.15-94.25 |
| Расстояние посадки гильзы Т. мм | 231.0-231.2 |
| Глубина посадки гильзы Т1, мм | 1.0-1.2 |
| Ширина фаски М, мм | 50 |
| Изменение высоты между цилиндрами после расточки Rz, мм | 0.100 |
Притирка и полировка цилиндров
15. Измерьте диаметры цилиндров D (рис, 2.50а).

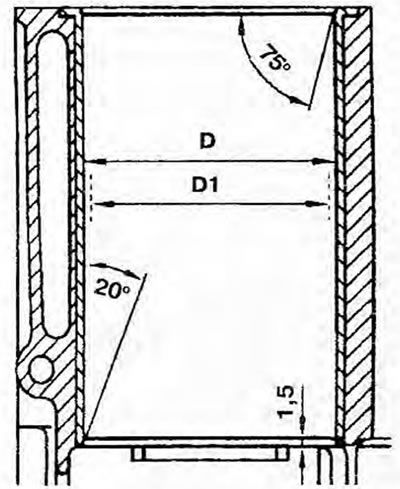

Рис. 2.50а. Притирка и полировка цилиндров: D - Диаметр цилиндра после хонингования; D1 - Диаметр цилиндра.
16. Определите диаметр цилиндров D1 и выберите притирочный и полировочный инструменты. Диаметр D1 соответствует диаметру D с запасом материала для хонингования. Запас материала для хонингования должен быть не более 0.5 мм в каждой гильзе.
17. Произведите хонингование и профрезеруйте фаски на гильзах.
Проверка размеров цилиндров показана на рис. 2.506, а сами размеры приведены в таблице 2.9.

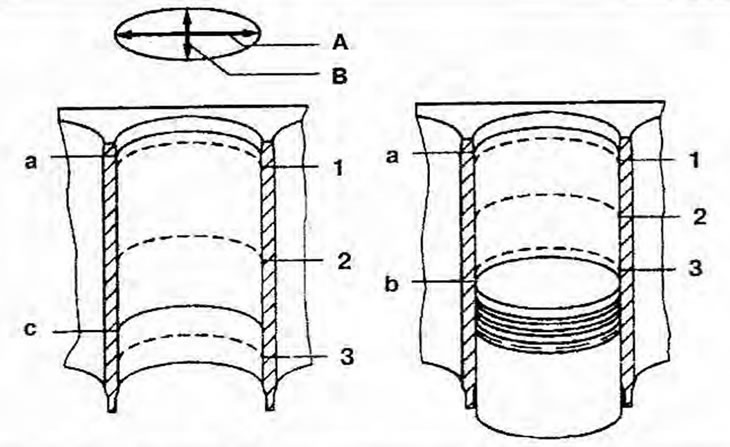

Рис. 2.506. Проверка диаметров цилиндров: 1, 2, 3 - Точки измерения; А - Продольный размер; В - Поперечный размер; а - Верхнее положение верхнего компрессионного кольца; b - НМТ поршня; с - Нижнее положение маслосъемного кольца.
Таблица 2.9. Размеры цилиндров
| Параметры | Двигатели 602.984/985 | |
| Диаметр цилиндра, мм | Стандартный | 89.0 |
| Группа А | 89.000-89.006 | |
| Группа Х | 89.006-89.012 | |
| Группа В | 89.012-89.018 | |
| Отклонение от округлости цилиндра, мм | 0.07 | |
| Угол хонингования цилиндра,° | 40-60 | |
| Шероховатость поверхности цилиндра Rz, мм | 0.002-0.005 | |
