Верхний успокоитель приводной цепи
Снятие

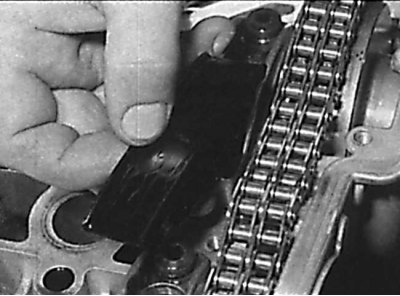

Снятие верхнего успокоителя приводной цепи с установочных штифтов
1. Снимите крышку головки блока цилиндров.
2. Снимите механизм натяжения приводной цепи.
3. Установите гаечный ключ на лыски распределительного вала за крышкой подшипника № 5 и поверните распределительный вал, управляющий выпускными клапанами по часовой стрелке для того, чтобы убрать натяжение приводной цепи на успокоителе.
4. Снимите верхний успокоитель приводной цепи с установочных штифтов (см. рис. Снятие верхнего успокоителя приводной цепи с установочных штифтов).
Проверка
1. Проверьте состояние верхнего успокоителя приводной цепи на отсутствие износа, повреждений или трещин и при необходимости, замените его.
Установка
1. Установка производится в последовательности, обратной снятию.
Нижний успокоитель приводной цепи на двигателе 3,0 л
Снятие

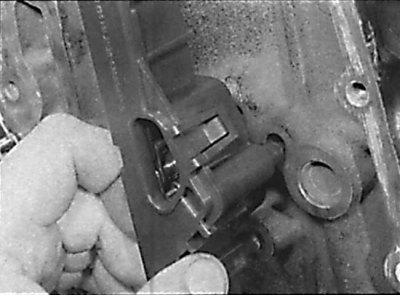

Снятие нижнего успокоителя приводной цепи с установочных штифтов

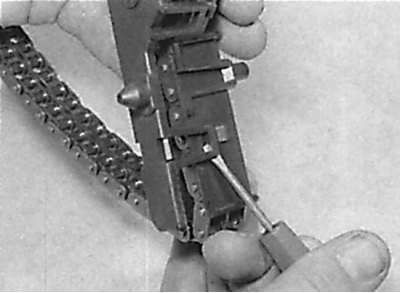

Освобождение скоб крепления, соединяющих обе половинки нижнего успокоителя цепи

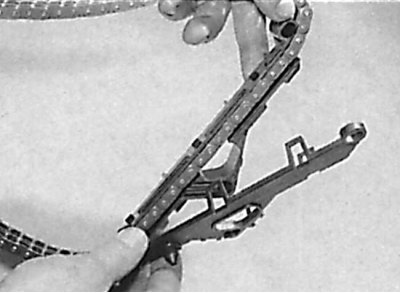

Разделение внутренней и наружной половинок нижнего успокоителя цепи
1. Снимите нижнюю крышку приводной цепи.
2. Используя краску, нанесите метки совмещения на звенья приводной цепи и звездочки коленчатого и распределительных валов.
3. Отвинтите болт с левой резьбой и снимите промежуточную звездочку.
4. Поднимите приводную цепь со звездочки распределительного вала, управляющего впускными клапанами.
5. Переместите приводную цепь вперед и снимите успокоитель цепи с установочных штифтов (см. рис. Снятие нижнего успокоителя приводной цепи с установочных штифтов).
6. Освободите скобы крепления и отделите внутреннюю и наружную части успокоителя цепи (см. рис. Освобождение скоб крепления, соединяющих обе половинки нижнего успокоителя цепи, Разделение внутренней и наружной половинок нижнего успокоителя цепи).
Проверка
1. Проверьте состояние нижнего успокоителя цепи на отсутствие износа, повреждений или трещин и при необходимости, замените его.
Установка
1. Установите приводную цепь на внутреннюю часть успокоителя, затем установите наружную часть успокоителя и закрепите скобами.
2. Установите приводную цепь на звездочку распределительного вала, управляющего впускными клапанами, совместив метки на звездочке и цепи.
3. Установите промежуточную звездочку и закрепите ее болтом с левой резьбой.
4. Установите нижнюю крышку приводной цепи.
Нижний успокоитель приводной цепи двигателей 2,8 и 3,2 л
Снятие
1. Снимите башмак механизма натяжения приводной цепи.
2. Нанесите метки совмещения на приводную цепь и звездочки распределительных валов.
3. Снимите приводную цепь со звездочек распределительных валов.
4. Переместите приводную цепь вперед и снимите с установочных штифтов успокоитель цепи.
Проверка
1. Проверьте состояние успокоителя цепи на отсутствие износа, повреждений или трещин и, при необходимости, замените его.
Установка
1. Установка производится в последовательности, обратной снятию.
