Jegyzet. Nem szabad önálló fűtőberendezést aktiválni benzinkutak területén és olyan zárt terekben, amelyek nem rendelkeznek kényszerszellőztetéssel.
Az automatizált klímarendszeren kívül minden modell alapfelszereltsége tartalmazza a programozható benzines független belső fűtést. A beépített információs kijelzővel ellátott fűtőelem működtetésére szolgáló kezelőpanel a középkonzol függőleges részének jobb felső sarkában található.

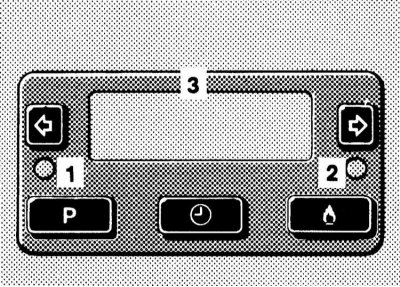

Kezelőpanel a belső fűtés független működéséhez
1 - Az előre beállított üzemmód vezérlő LED-je (sárga)
2 - Ellenőrző LED a fűtés aktiválásához (zöld)
3 - Információs kijelző
Az gombbal akár három fűtési aktiválást is beprogramozhat.
Az gombbal beléphet az aktuális idő, a hét napjának és a fűtés bekapcsolásának időpontjának beállítási módjába.
Az adatok javítása telepítési módban az és gombokkal történik (előre-hátra).
Az gomb a fűtés azonnali aktiválására szolgál.
A fűtés bekapcsolása előtt a légkondicionáló rendszer kezelőpaneljén található vagy gombokkal állítsa be azt a hőmérsékletet, amelyre a kabin levegőjét fel kell melegíteni.
A fűtés azonnali aktiválásához nyomja meg a gombot a vezérlőpulton - a panelbe épített zöld vezérlő LED-nek világítania kell. A fűtés körülbelül 30 másodperc elteltével aktiválódik, vagy amikor a hűtőfolyadék hőmérséklete 70°C alá csökken. A készülék maximális üzemideje 60 perc. A fűtés kikapcsolható az gomb ismételt megnyomásával, - a LED-nek ki kell aludnia.
Az aktuális idő beállítása
Az aktuális idő beállítási módba az gomb lenyomva tartásával lehet belépni, - az óra villogni kezd a kijelzőn. A leolvasott értékek az és gombokkal korrigálhatók.
Jegyzet. A gombok egyidejű megnyomásával 1 perces lépésekben lefordíthatja az órát.
Körülbelül három másodperccel később a hét ugyanazon napja villogó üzemmódban jelenik meg a kijelzőn, a beállítás ugyanazokkal a gombokkal történik ( és ).
Jegyzet. A hét napjának beállításához először el kell mozdítania az órát legalább egy perccel.
A fűtés bekapcsolásának pillanatának beállítása
A készülék kialakítása lehetővé teszi akár három fűtési aktiválás programozását a három beállítás bármelyikének későbbi kiválasztásával.

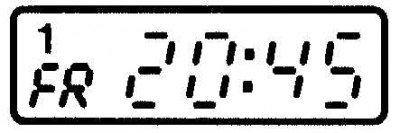

A telepítési módba lépéshez nyomja meg egyszer, kétszer vagy háromszor a P gombot a fűtés kezelőpaneljén (első, második és harmadik zárvány), - a vezérlőpulton kigyullad a sárga ellenőrző LED, és az utoljára beírt érték jelenik meg a képernyőn, például:
Jegyzet. A kijelző bal felső sarkában lévő 1-es szám a programozható aktiválás számát jelzi (hívja a P gomb egyetlen megnyomásával).
A mért értékek az és az gombokkal korrigálhatók.
Először a bekapcsolási idő értékét állítjuk be, - a gombok egyidejű megnyomása lehetővé teszi a leolvasások 1 perces lépésekben történő megváltoztatását. Aztán a hét napja. Amint a hét napja villogni kezd, nyomja meg az egyik beállító gombot ( vagy ) és tartsa lenyomva körülbelül 3 másodpercig. Ha szükséges, a hét napja nem adható meg - válassza ki a megjelölést két kötőjel formájában (--).
20 másodperccel a beállítás befejezése után a kijelzőn az idő és a nap kijelzése kikapcsol. Az utolsó telepítés programszáma kiemelve marad a képernyő bal felső sarkában. Az előválasztási mód sárga vezérlő LED-je is égve marad.
Az előválasztási módból való kilépéshez (a fűtőelem programozott beépítésének megtagadása) Nyomja meg a P gombot, amíg a programbeviteli szám el nem tűnik a képernyőről, és a sárga vezérlő LED ki nem alszik.
A készülék memóriájába bevitt beállítások bármelyikének aktiválása egy adott fűtőelem beépítéséhez szintén a P gombbal történik, - a képernyő bal felső sarkában meg kell jelennie a programszámnak, valamint (20 másodpercig) - bevitt adatok.

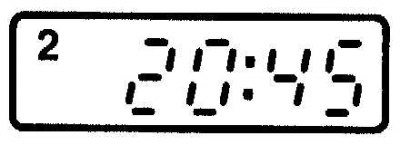

Ha a hét napja nincs beállítva, a képernyő bal alsó sarka üres marad, például:
Ezzel a beállítással a fűtés naponta 20:45-kor aktiválódik.
A fűtés ki van kapcsolva
Ha a zöld vezérlő LED világít a vezérlőpulton, nyomja meg az gombot, ha sárga, nyomja meg a P gombot (nyomja meg, amíg a program száma el nem tűnik a képernyőről, és a dióda kialszik).
A kiválasztott beállítások megtekintése mód

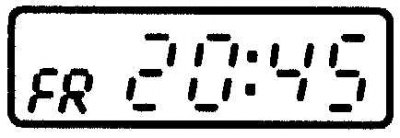

Nyomja meg és tartsa lenyomva az gombot, a kijelzőn megjelenik a pontos idő és a hét napja, például:

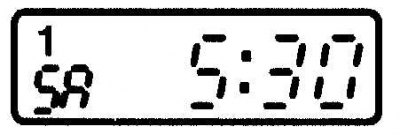

Engedje el az gombot, - körülbelül 3 másodperc elteltével a kijelzőn megjelenik az aktivált előválasztási mód, például:
Ebben az esetben a fűtés az első programozott indítás beállításának megfelelően minden szombaton 5:30-kor aktiválódik.
Végül minden adat eltűnik a képernyőről, kivéve a fűtőberendezés aktivált szoftveres aktiválásának számát:
Független fűtés távirányítója

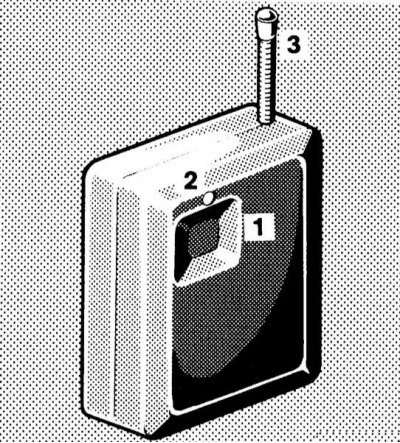

Független fűtés távirányító
1 - Az adó aktiváló gombja
2 - Vezérlő LED
3 - Antenna
A fűtéshez távirányító tartozik (DU).
A távirányítóval akár 1000 méteres távolságból is aktiválhat egy független fűtést.
Jegyzet. Ha zárt területről érkezik jel, az adó hatótávolsága csökkenhet.
Tartsa a távirányítót az antennával felfelé. Nyomja meg az adó gombját - a vezérlő LED-nek világítania kell. Engedje el a gombot - a dióda körülbelül 6 másodperc múlva kikapcsol, ezalatt a távirányítót továbbra is felfelé tartva kell tartani.
A független fűtőelem körülbelül 30 másodperc elteltével aktiválódik, vagy amikor a hűtőfolyadék hőmérséklete 70°C alá csökken. A fűtőberendezés folyamatos működésének maximális időtartama 60 perc.
A fűtés működése az gomb megnyomásával felfüggeszthető az autó belsejéből, - a vezérlőpulton lévő zöld ellenőrző LED-nek ki kell aludnia.
Jegyzet. Ha a vezérlő LED nem világít az adó gombjának megnyomásakor, akkor a távirányító elemét ki kell cserélni.
A távirányító elemének cseréje

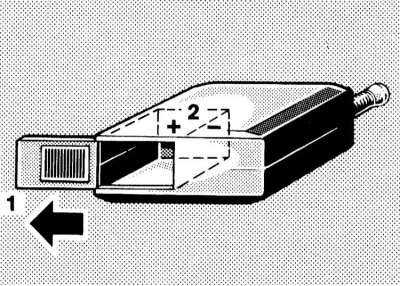

A független fűtés távirányító elemének cseréje
1 - Csúszó fedél
2 - Az elemek beépítésének polaritása
Csúsztassa el a fedelet a távirányító alsó oldaláról, vegye ki az elemet, és helyezzen be egy újat a helyére – ügyeljen a polaritás betartására.
Helyezze vissza a fedelet.
Jegyzet. A használt akkumulátort környezetbarát módon ártalmatlanítsa!
Általános megjegyzések a független fűtőberendezés használatának szabályaihoz
Az akkumulátor töltöttségének megtakarítása érdekében kerülje a fűtőelem indokolatlan bekapcsolását, különösen rövid idő elteltével egymás utáni bekapcsolásokat. Kapcsolja ki a fűtést, amint a belső tér elég meleg.
Nem szabad megfeledkezni arról, hogy amikor a fűtést úgy kapcsolják be, hogy a gyújtáskulcsot eltávolították a zárból, vagy 1 vagy 0 állásba fordítják, a K / V ventilátor csak akkor aktiválódik, ha a hűtőfolyadék egy bizonyos hőmérsékletre felmelegedett.
Ha az áramellátást a fedélzeti áramellátás kikapcsolása után kapcsolják be, a hét napja és a napszak jelzései villogó üzemmódban jelennek meg a kijelzőn, amelyet először ki kell javítani. Továbbá a beprogramozott fűtőberendezés aktiválásának beállításai bevihetők a készülék memóriájába.
A zöld ellenőrző LED spontán kikapcsolása meghibásodást jelez, - ezzel párhuzamosan az F betű jelenik meg a kijelzőn, - forduljon segítségért egy Mercedes-Benz szervizhez.
