Schema 37. Unitate de control a ușii glisante din dreapta (Mercedes-Benz Vito W639)

0

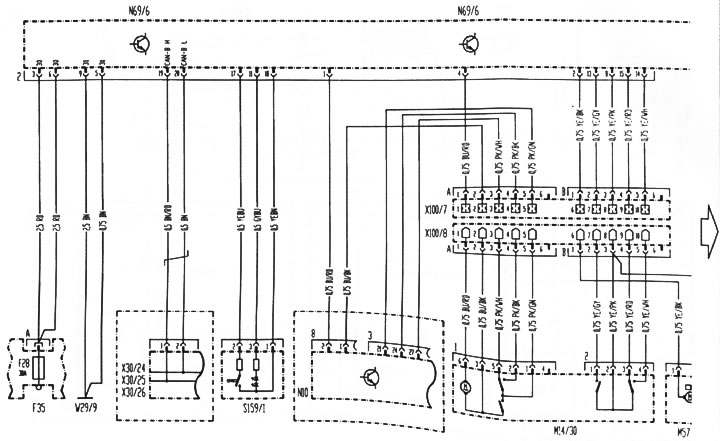

Schema 37. Unitate de control a ușii glisante din dreapta

Schema 37. Unitate de control a ușii glisante din dreapta

37 a

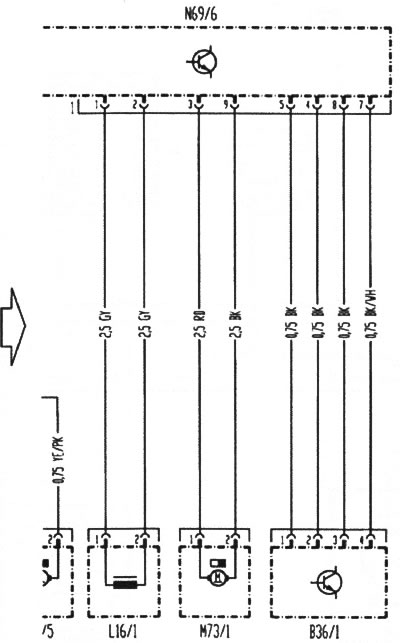

Schema 37. Unitate de control a ușii glisante din dreapta

37 b
