Îndepărtare
1. Deconectați cablul negativ de la baterie.
2. Deșurubați șurubul 1 (vezi figura 3.56).

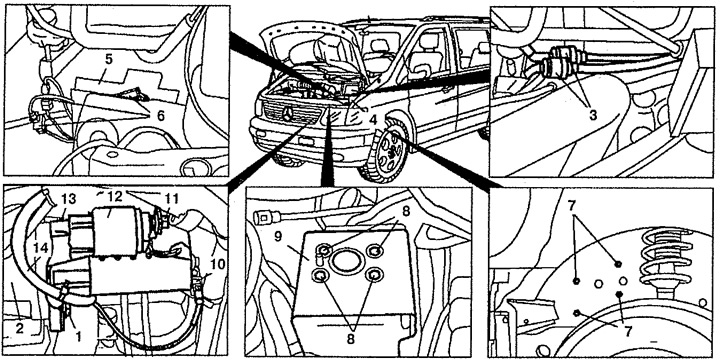

Figura 3.56. Starter:
1, 7, 8, 13. Șurub,
2. Transmisie automată,
3. Conducte de combustibil,
4. Rezervorul de lichid de spălare a parbrizului,
5. Cutie cu conectori,
6, 10. Conectori de cablare,
9. Placă de susținere,
11. Nucă,
12. Starter,
13. Cablare electrică.
3. Deconectați conductele de combustibil 3.
4. Scoateți rezervorul de lichid de spălare a parbrizului 4.
5. Îndepărtați capacul cutiei cu conectori 5. Deconectați conectorul de cablare 6 din cutie.
6. Deșurubați șuruburile 7 care fixează placa de susținere 9.
7. Deșurubați șuruburile 8 care fixează placa de susținere 9 la transmisia automată 2.
8. Scoateți placa de susținere 9.
9. Deconectați conectorul de cablare 10.
10. Deșurubați piulița 11 și șurubul 13.
11. Scoateți demarorul 12.
Instalare
12. Instalarea se efectuează în ordine inversă demontării. Asigurați-vă că conductele de combustibil și firul 14 sunt instalate corect. Instalați firul 14 astfel încât să nu atingă ventilatorul radiatorului.
