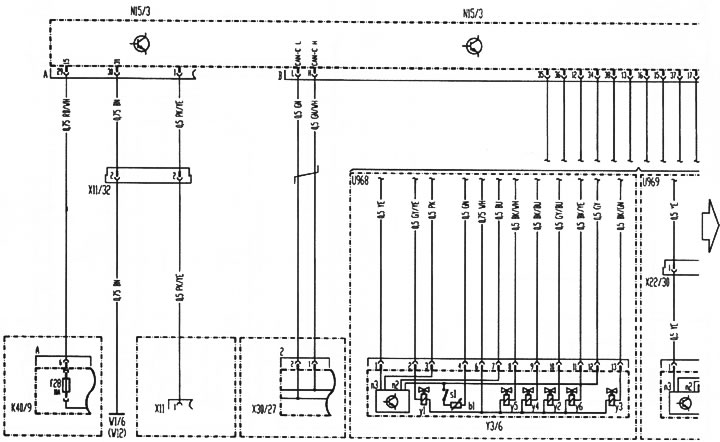

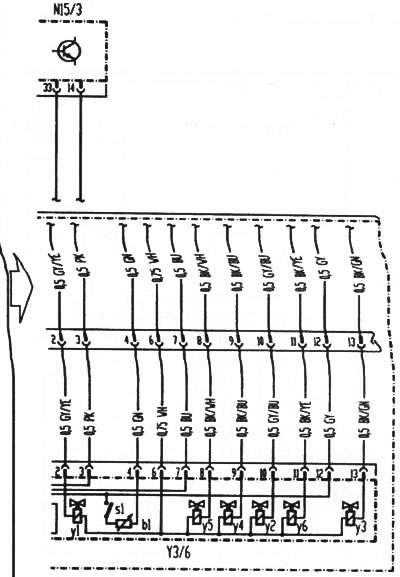

28. ábra. Automata sebességváltó
28 a
28 b
28 a
28 b
28. séma. Automata sebességváltó (Mercedes-Benz Vito W639)
28 a
28 b
