25. séma. A CDI rendszer elektronikus vezérlőegysége (OM 646.980 és 646.981 motorokhoz) (Mercedes-Benz Vito W639)

0

Tartalomjegyzék: 25. ábra. A CDI rendszer…↡ 26. séma ↡

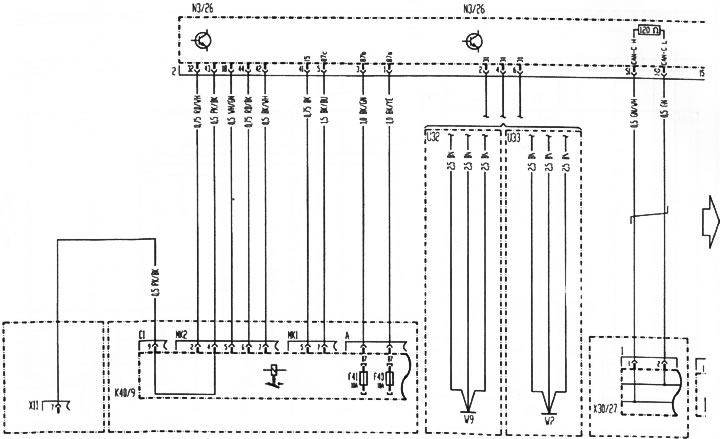

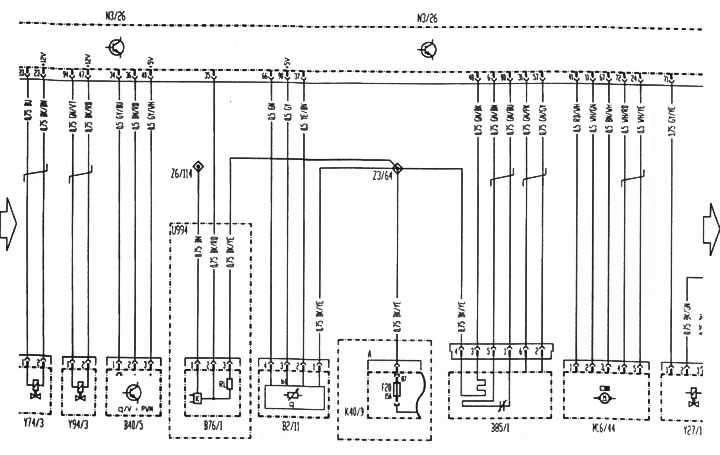

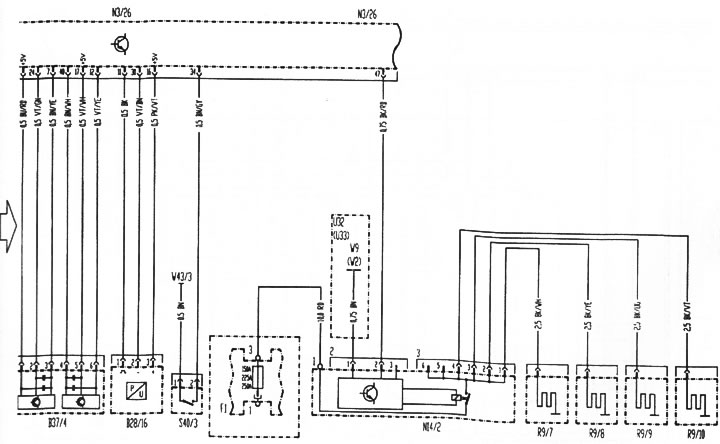

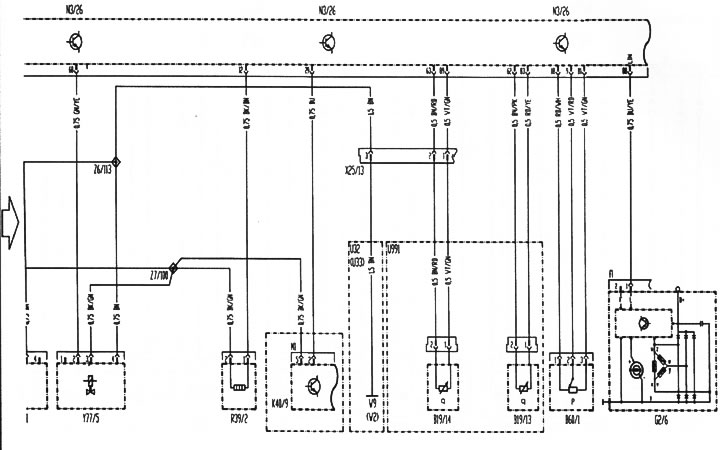

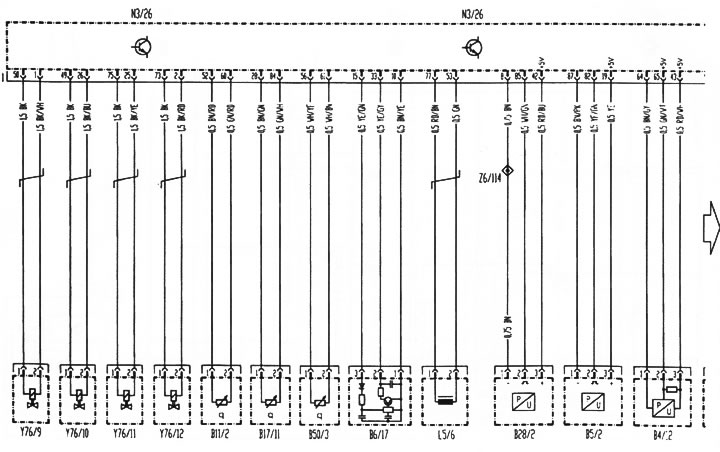

25. ábra. A CDI rendszer elektronikus vezérlőegysége (oM 646.980 és 646.981 motorokhoz)

25. séma. A CDI rendszer elektronikus vezérlőegysége (OM 646.980 és 646.981 motorokhoz)

25 a

25. séma. A CDI rendszer elektronikus vezérlőegysége (OM 646.980 és 646.981 motorokhoz)

25 b

26. séma

25. séma. A CDI rendszer elektronikus vezérlőegysége (OM 646.980 és 646.981 motorokhoz)

26 a

25. séma. A CDI rendszer elektronikus vezérlőegysége (OM 646.980 és 646.981 motorokhoz)

26 b

25. séma. A CDI rendszer elektronikus vezérlőegysége (OM 646.980 és 646.981 motorokhoz)

26 c

(Az eredeti cikk a portálon található www.MercedesMan.ru)
