Eltávolítás
1. Csökkentse a nyomást a levegővezetékekben a 2. pneumatikus kamrán található 6. cső meglazításával (5.36. ábra).
2. Csavarja le felülről a 6-os levegőcsövet a 2-es pneumatikus kamráról.
3. Csavarja le a 11-es átalakítót, válassza le a 3-as csövet a 2-es pneumatikus kamráról.
4. Csavarja le a 10-es anyát, és vegye ki a 2-es légkamrát.
Telepítés
5. A beszerelést a leszerelés fordított sorrendjében végezzük. Cserélje ki a tömítőgyűrűket 9.

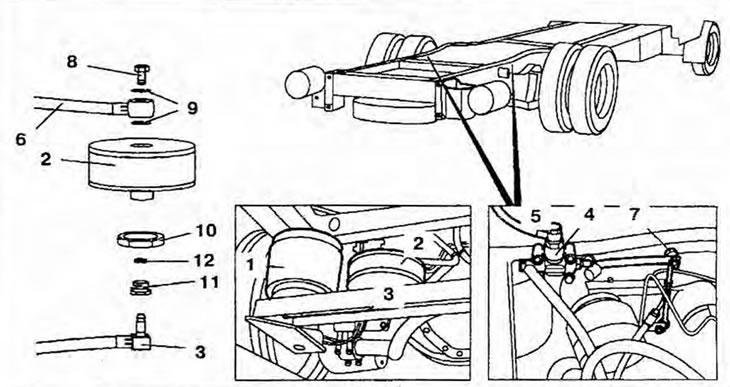

5.36. ábra: Hátsó tengely légkamrája (668, 670 modellek hátsó légrugózással): 1 - Légi támogatás; 2 - Pneumatikus kamra; 3, 5, 6 - Csövek; 4 - Hátsó tengely magasságállító szelep; 7 - Hátsó tengely magasságállító szelep hajtórúdja; 8 - Csavar; 9 - Tömítőgyűrűk; 10 - Anya; 11 - Átalakító; 12 - Táguló gyűrű.
