5.1. Hátsó tengely magasságállító szelep (670-es modellek első és hátsó légrugózással (CE3 kód))
Eltávolítás
1. Csökkentse a légcsatornákban a nyomást a 41.01 szelepen található 1., 2. és 3. csövek meglazításával (5.34. ábra). Cserélje ki a tömítőgyűrűt 7.
2. Csavarja le a 41.01 szelepen található 5 jelű állítókart.
3. Csavarja le és vegye ki az első tengely magasságállító szelepét 41.01.
Telepítés
4. A beszerelést a leszerelés fordított sorrendjében végezzük. Helyezze az 5-ös állítókart a vezetőre úgy, hogy a csúcsok a nyíl irányába mutassanak.
A cikk a weboldal adatain alapul: MercedesMan.ru

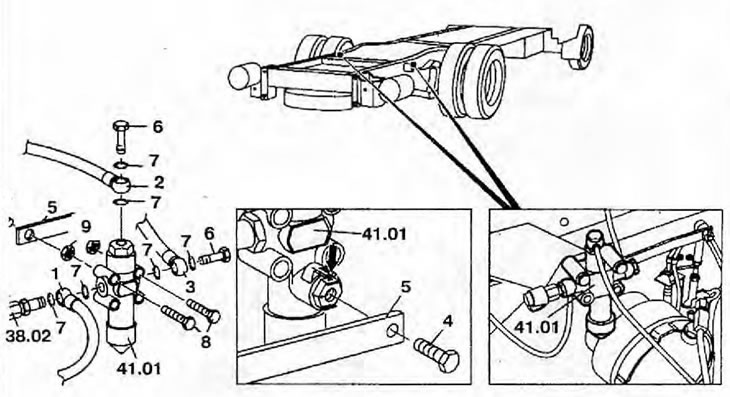

5.34. ábra: Első tengely magasságállító szelep: 1, 2, 3 - Légcsatornák; 4, 6, 8 - Csavarok; 5 - Állítókar; 7 - Tömítőgyűrű; 9 - Anya; 38.02 - Diagnosztikai kapcsolat; 41.01 - Első tengely magasságállító szelep
5.2. Hátsó tengely magasságállító szelep (668, 670 modellek hátsó légrugózással)
Eltávolítás
1. Csökkentse a légcsatornákban a nyomást a 4-es és 5-ös csövek meglazításával (5.35. ábra).
2. Csavarja le a 6-os csövet a hátsó tengely magasságállító szelepén 4 lévő légkamráról.
3. Csavarja le az 5-ös csövet a hátsó tengely magasságállító szelepén 4 lévő tartályról.
4. Csavarja le a 8-as állítókart a 4-es hátsó tengelymagasság-állító szelepről.
5. Csavarja le és vegye ki a hátsó tengely magasságállító szelepét 4.
Telepítés
6. A beszerelést a leszerelés fordított sorrendjében végezzük. Cserélje ki a tömítőgyűrűket 9. Szerelje fel az állítókart 8 a vezetőre úgy, hogy a pontok a nyíl irányába mutassanak.

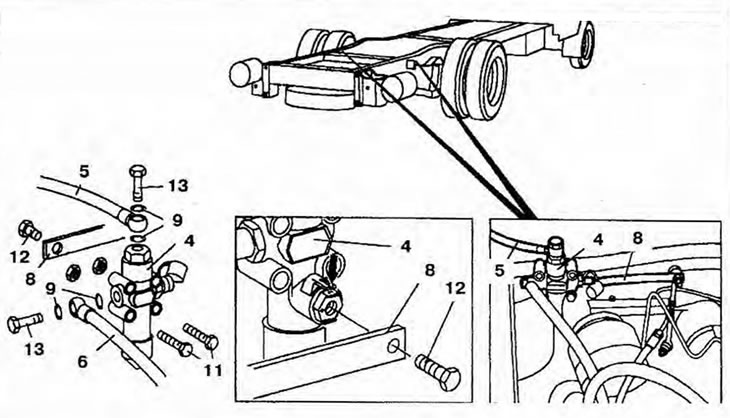

5.35. ábra Hátsó tengely magasságállító szelep (668, 670 modellek hátsó légrugózással): 4 - Hátsó tengely magasságállító szelep; 5, 6 - Légcsatornák; 8 - Állítókar; 9 - Tömítőgyűrűk; 11, 12, 13 - Csavarok.
