Kardántengely-csuklók és védőburkolatok eltávolítása és felszerelése hajtótengelyekhez (Mercedes-Benz S-Class W220)

Tartalomjegyzék: Eltávolítás ↡ Telepítés ↡

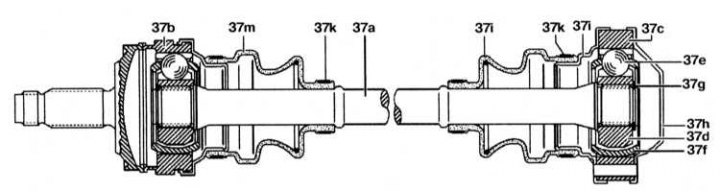

37a - Hajtótengely; 37b - Külső csatlakozás; 37c-Belső zsanér; 37d - Közös agy; 37e - Ball; 37f – Elválasztó; 37g - Rögzítőgyűrű; 37h - Borító; 37i - Olajtömítés; 37k - bilincs; 37I, 37m - Védőburkolatok

Eltávolítás

1. Távolítsa el a hajtótengelyt.

2. Távolítsa el a bilincseket 37k.

3. Távolítsa el a 37h fedelet és az olajtömítést 37i a 37c zsanérgyűrűről.

4. Távolítsa el a biztosítógyűrűt 37g.

5. Távolítsa el a 37l védőburkolatot a 37i olajtömítéssel.

6. Távolítsa el a 37c - 37f belső csuklót a hajtótengelyről.

7. Távolítsa el a védőburkolatot 37m.

Telepítés

A beszerelés az eltávolítással fordított sorrendben történik.

Eredeti a weboldalon megjelent: MERCEDESMAN.ru

Kenőanyag mennyiség: belső kötés - 120-150 g; külső ízület - 120 g.

Ez a cikk a címen érhető el: orosz, angol, bolgár, fehérorosz, ukrán, szerb, horvát, román, lengyel, szlovák

A cikk ellenőrzése megtörtént: Khromov Roman Mihajlovics
