Tartalomjegyzék: Eltávolítás ↡ Beszerelés és beállítás ↡
Eltávolítás

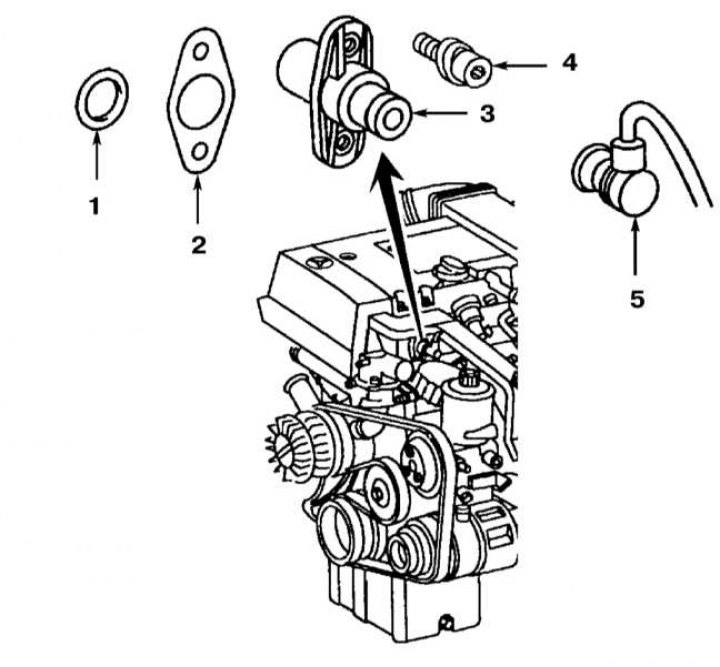

A CMP érzékelő telepítésének részletei
1 - O-gyűrű; 2 - Beállító alátét; 3 - Csavar; 4 - CMP érzékelő; 5 - tűs csatlakozó

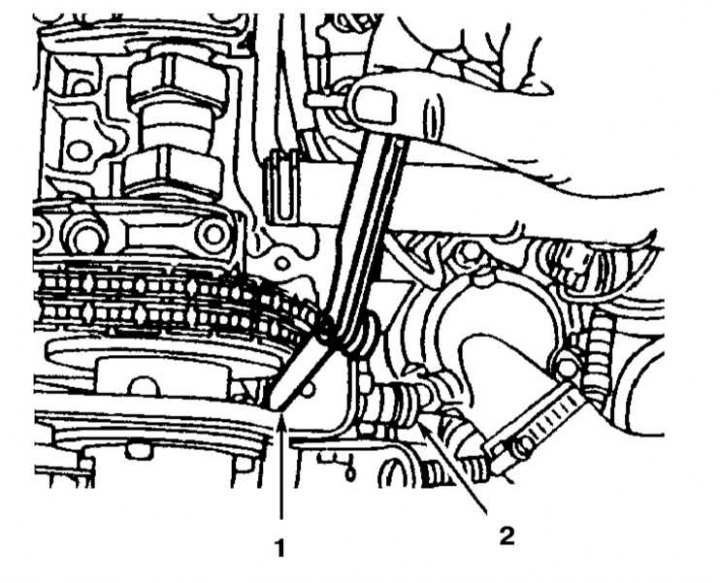

A CMP érzékelő hézagának beállítása
1 - Nívópálca
2 - CMP érzékelő
1. Távolítsa el a hengerfej fedelét.
2. Távolítsa el a rögzítőcsavarokat és a CMP-érzékelőt, az O-gyűrűt és az alátétet.
Beszerelés és beállítás
Figyelem! Az új CMP-érzékelő hézagbeállítási eljárásának be nem tartása annak meghibásodásához vezethet!
1. A régi érzékelő cseréjekor az alkatrészek eltávolításának fordított sorrendjében járjon el – ne felejtse el kicserélni az O-gyűrűt.
2. Új érzékelő beszerelésekor szerelje be az O-gyűrűt, szerelje be az érzékelőt, majd forgassa el a főtengelyt úgy, hogy a vezérműtengely lánckerék szegmense az érzékelővel szemben legyen.
[Információ a weboldalról átmásolva: www.MercedesMan.ru]
3. Mérje meg a hézagot az érzékelő és a lánckerék szegmens között egy késhézagmérővel. A szükséges rés 0,4-0,6 mm. Ha szükséges, végezze el a megfelelő beállítást egy új beállító alátét kiválasztásával - az alátétek 0,1-1,0 mm vastagságban állnak rendelkezésre, 0,1 mm-es lépésekben.
4. A beállítás befejezése után húzza meg az érzékelő rögzítőcsavarjait a kívánt nyomatékkal.
