Készítmény

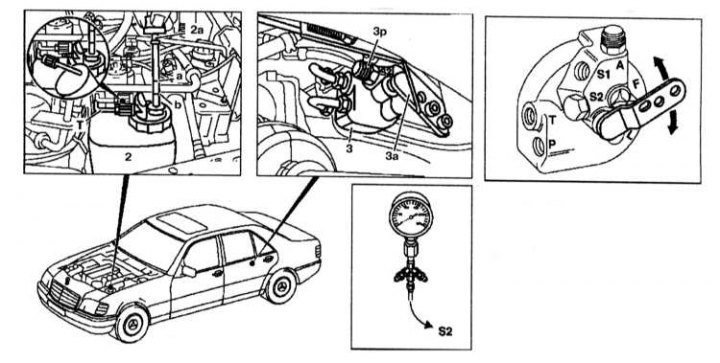

A hidraulika szivattyú ellenőrzése
3 — Légrugós vezérlőegység
3p-Lefolyó dugót a vezérlő egység
S2 - Teszt telepítés
1. Válassza le a visszatérő vezetéket (T) a tartályról (2).
2. Csatlakoztasson egy visszatérő csövet a visszatérő vezeték egyik végéhez, a másik végét pedig helyezze egy mérőtartályba.
3. Indítsa be a motort és állítsa be az alapjárati fordulatszámot.
4. Ellenőrizze a szivattyú áramlását. Szivattyú áramlása 0,2 l/perc.
5. Állítsa le a motort.
6. Csatlakoztassa a visszatérő vezetéket (T) a tartályhoz (2).
7. Engedje le a folyadékot a rendszerből.
Vizsgálat
1. Csatlakoztassa a tesztert a vezérlőegységhez (3).
2. Töltse fel a tartályt (2) folyadékkal.
3. Indítsa be a motort és állítsa be az alapjárati fordulatszámot.
4. Állítsa a vezérlőegység kart (3a) "feltöltés" állásba - F.
5. Ellenőrizze a szivattyú nyomónyomását. Mivel a nyomás jelentős, rövid ideig végezze el a tesztet. A vezérlőegység bypass szelepe korlátozza a szivattyú nyomónyomását. A bypass szelep nyitáskor sípot ad. Ha a bypass szelep nyitási nyomása alacsonyabb a szükségesnél, cserélje ki a szivattyút. Ha a bypass szelep nyitási nyomása nagyobb, ellenőrizze a hátsó felfüggesztés vezérlőegységét. A bypass szelep nyitási nyomása 120-153 bar.
