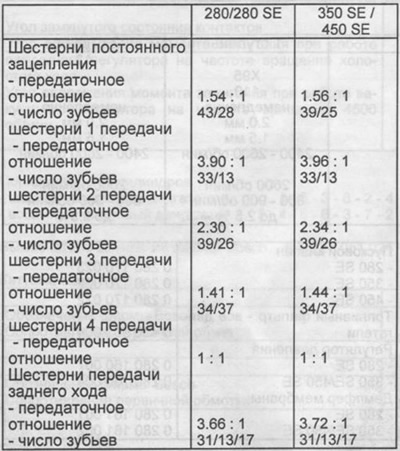

Kézi sebességváltó
A hajtótengely csapágyai
Golyóscsapágy horonnyal a külső gyűrűn - 002 981 0625
- külső átmérő - 72,0 mm
- belső átmérő - 30,0 mm
- szélesség - 19,0 mm
Hajtótengely csapágy
Golyóscsapágy horonnyal a külső gyűrűn - 002 981 0625
- külső átmérő - 72,0 mm
- belső átmérő - 30,0 mm
- szélesség - 19,0 mm
Golyóscsapágy horonnyal a külső gyűrűn - 002 981 4125
- külső átmérő - 72,0 mm
- belső átmérő - 35,0 mm
- szélesség - 17,0 mm
Tűcsapágykosár - 004 981 0410 vagy 002 981 8110
- külső átmérő - 30,0 mm
- belső átmérő - 22,0 mm
- szélesség - 15,0 mm
Köztes tengely csapágy
Golyóscsapágy horonnyal a külső gyűrűn - 001 981 2325 sz
- külső átmérő - 62,0 mm
- belső átmérő - 25,0 mm
- szélesség - 15,0 mm
Radiális gördülőcsapágy - 005 412 600 206 sz
- külső átmérő - 62,0 mm
- belső átmérő - 30,0 mm
- szélesség - 16,0 mm
Golyóscsapágy horonnyal a külső gyűrűn - 001 981 3525
- külső átmérő - 52,0 mm
- belső átmérő - 20,0 mm
- szélesség - 15,0 mm
1. és 2. fokozatú csapágyak
Tűcsapágykosár - 000 981 8212 vagy 004 981 0810
- külső átmérő - 47,0 mm
- belső átmérő - 42,0 mm
- szélesség - 28,2 mm
Fogaskerék csapágy 3. fokozat
Tűcsapágykosár - 001 981 8610, 004 981 0710, 002 981 0010, 003 981 4010 vagy 003 981 1210
- külső átmérő - 40,0 mm
- belső átmérő - 35,0 mm
- szélesség - 35,0 mm
Kiigazítási adatok
- A tengelyirányú hézag a hajtótengely golyóscsapágya és a hajtóműház első burkolata között 0,00 - 0,05 mm
- Axiális hézag a hajtott tengely golyóscsapágya és az állítógyűrű között - 0,00 - 0,05 mm
- A közbenső tengely axiális hézaga, a sebességváltó házának elülső burkolatán mérve - 0,07 - 0,15 mm
Az olajtömítések tengelyeinek munkafelületeinek átmérői
A hajtótengely átmérője:
- névleges - 29.900 - 29.848 mm
- javítás - 29.700 mm
A hajtótengely karima átmérője:
- új - 40.000 - 39.340 mm
- javítás - 39,340 mm
Kifutási ellenőrzés:
- A meghajtó és a közbenső tengelyek megengedett kifutása 0,02 mm
- A hajtott tengely karima megengedett végkifutása 0,10 mm
Oldalirányú távolság az ütközésnél:
- Fogaskerekek 1. és 2. sebességfokozat - 0,10 - 0,16 mm
- Fogaskerekek 3. fokozat és állandó háló - 0,06 - 0,12 mm
- Hátrameneti fokozatok - 0,10 - 0,20 mm
Szinkronizálók
Axiális erő a szinkronizáló tengelykapcsoló kioldásakor - 7 - 1 kg
A szinkronizáló gyűrűn lévő kiemelkedés szélessége 1-4 fokozat esetén 8,4 mm
Szinkronizáló gyűrű ketrec hossza:
- 1. és 2. sebességfokozat - 12,8 mm
- 3. és 4. sebességfokozat - 11,2 mm
Hézag a fogaskerék fogainak végei és a szinkronizáló gyűrű között:
- névleges 1,2 mm
- javítás 0,5 mm
Töltse fel a tartályokat
- modellek 280 1,6 l
- modellek 350/450 1,8 l
Automata sebességváltó
Végrehajtás
- 280/280 SE, W4B 025, 4 sebességes váltó
- 350 SE W3F 040, 3 sebességes váltó
- 450 SE W3B 050, 3 sebességes váltó

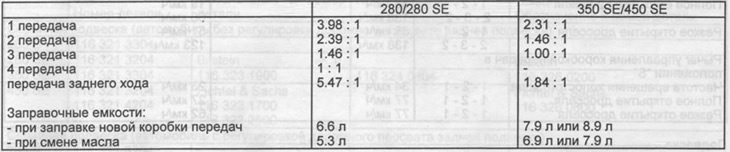

Áttételi arány

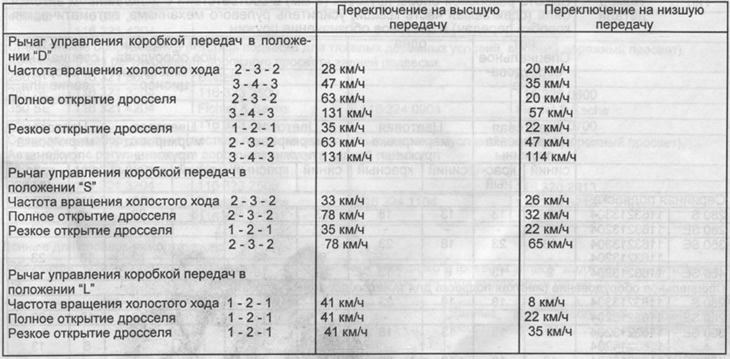

Váltási sebesség 280/280 SE (minden érték hozzávetőleges)

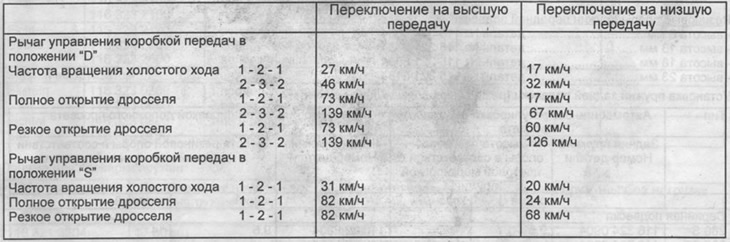

Váltási sebességek - 350 SE (minden érték hozzávetőleges)

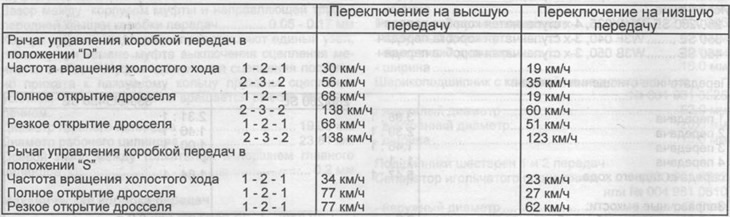

Váltási sebességek - 450 SE (minden érték hozzávetőleges)
