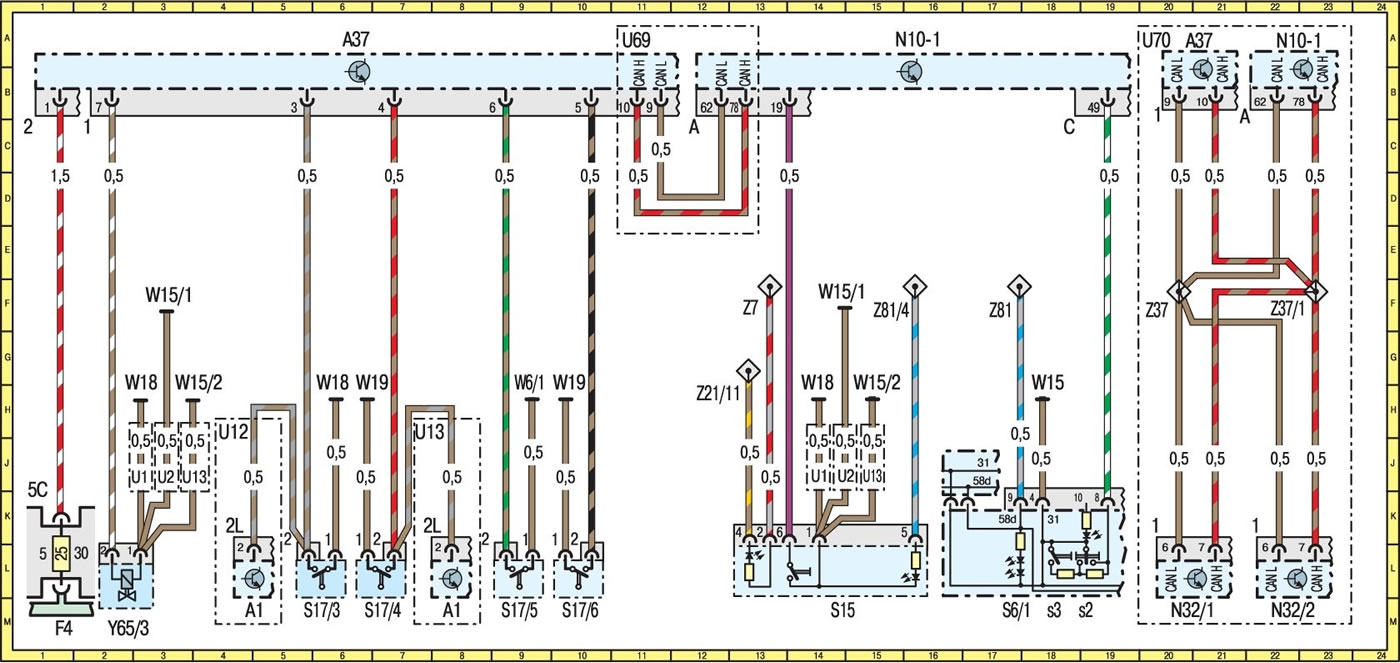

24. séma. Központi zár (Mercedes-Benz E-Class W210)

0

Központi zár

Nagyobb kép megnyitása új lapon »

Nagyobb kép megnyitása új lapon »

Az elektromos áramkörök általános leírását lásd itt →

Az elektromos diagramokon lévő szimbólumokat lásd itt →

Ez a cikk a címen érhető el: orosz, angol, bolgár, fehérorosz, ukrán, szerb, horvát, román, lengyel, szlovák

A cikk ellenőrzése megtörtént: Poljakov Zakhar Grigorjevics
