Зняцце
1. Зніміце падрамнік разам з рухавіком.
2. Зніміце які фільтруе элемент алейнага фільтра 5 (гл. малюнак 2.9а).

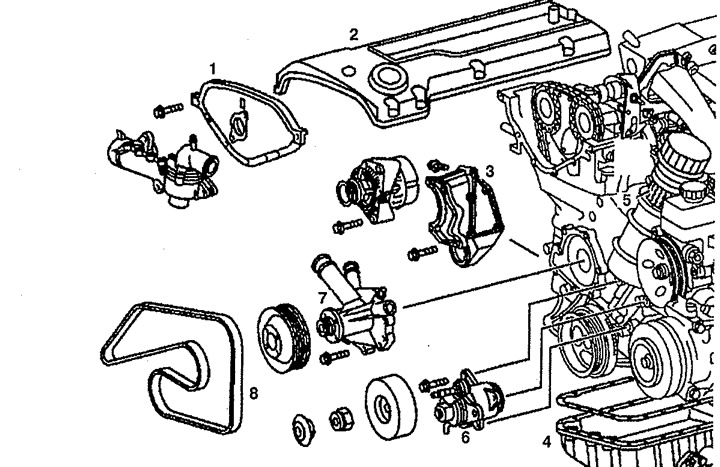

Малюнак 2.9а. Зняцце вечка ланцужнога прывада:
1. Пярэдняя крышка галоўкі блока цыліндраў,
2. Вечка галоўкі блока цыліндраў,
3. Супорт генератара,
4. Паддон,
5. Які фільтруе элемент алейнага фільтра,
6. Нацяжная прылада рамяня прывада генератара,
7. Помпа сістэмы астуджэння,
8. Рэмень прывада генератара.
3. Адкруціце балты мацавання паддона 4, якія мацуюць яго накрыўцы ланцужнога прывада. Прыслабце астатнія балты мацавання паддона і зніміце яго. Не пашкодзіце пракладку паддона пры зняцці.
4. Зніміце пярэдняе вечка галоўкі блока цыліндраў 1.
5. Зніміце нацяжную прыладу рамяня 6 прывада генератара.
6. Зніміце помпу сістэмы ахладжэння 7.
7. Зніміце суппорт генератара 3.
8. Зніміце накіроўвалую планку 16 і замацуеце яе збоку (гл. малюнак 2.9 б).

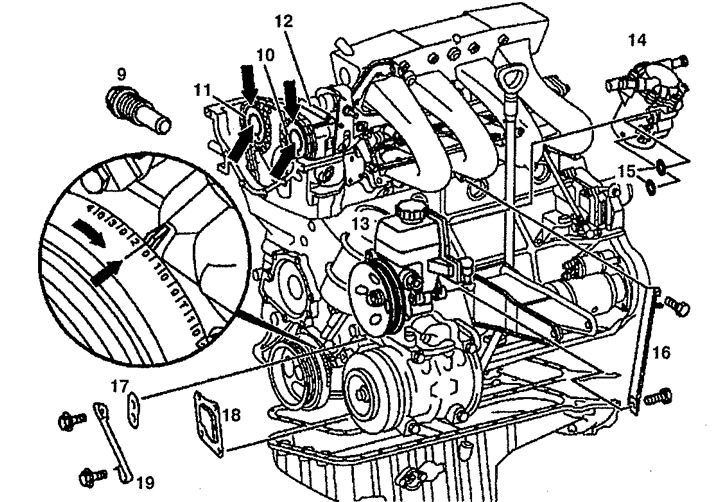

Малюнак 2.9 б. Зняцце вечка ланцужнога прывада:
9. Нацяжная прылада ланцуга прывада,
10. Впускны размеркавальны вал,
11. Выпускны размеркавальны вал,
12. Блакавальныя пальцы,
13. Помпа ўзмацняльніка рулявога кіравання,
14. Алейны радыятар,
15. Ушчыльненні,
16. Накіроўвалая планка,
17, 18, 19. Кранштэйны.
9. Зніміце кранштэйны 19, 17, 18.
10. Адлучыце помпу ўзмацняльніка рулявога кіравання 13 з трубкамі і замацуеце яго ўзбоч.
11. Зніміце алейны радыятар 14.
12. Усталюйце поршань першага цыліндру ў становішча 20° пасля ВМТ (стрэлка).
13. Заблакуйце размеркавальныя валы фіксатарамі 12.
14. Пазначце размяшчэнне размеркавальных валаў 10 і 11 адносна ланцуга прывада (стрэлкі).
15. Зніміце нацягвальнік ланцуга 9.
16. Зніміце шківы размеркавальных валаў.
17. Зніміце палец накіроўвалага рычага 21 ланцуга (гл. малюнак 2.9 у).

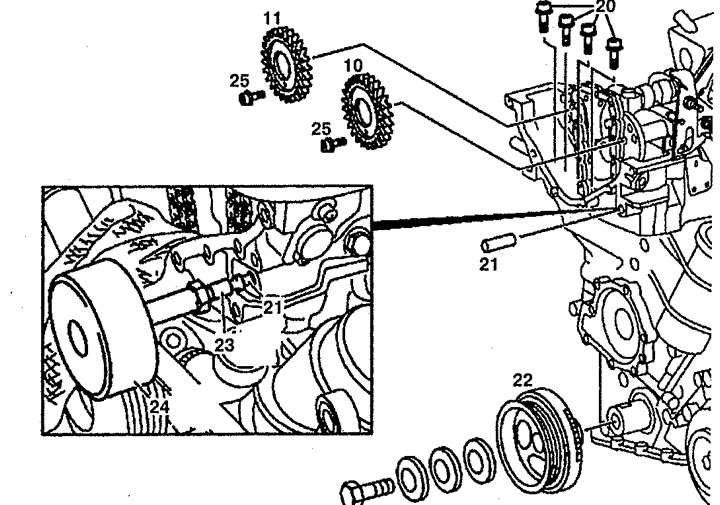

Малюнак 2.9в. Зняцце вечка ланцужнога прывада:
10. Впускны размеркавальны вал,
11. Выпускны размеркавальны вал,
20. Ніт мацавання вечка ланцужнога прывада да галоўкі блока цыліндраў,
21. Палец накіроўвалага рычага,
22. Канавачны шкіў каленчатага вала,
23. Разьбовай палец,
24. Здымнік,
25. Ніт мацавання шківа размеркавальнага вала.
18. Адкруціце балты 20 мацавання вечка ланцужнога прывада да галоўкі блока цыліндраў.
19. Зніміце канавачны шкіў каленчатага вала 22.
20. Адкруціце балты 30 і 31 мацавання вечка ланцужнога прывада (гл. малюнак 2.9 г).

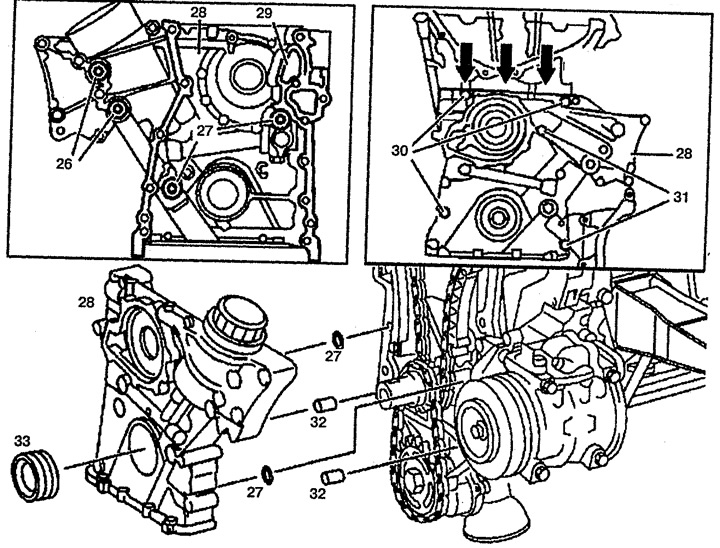

Малюнак 2.9 г. Зняцце вечка ланцужнога прывада:
26. Адтуліны для алейнага радыятара,
27. Ушчыльняльнікі,
28. Вечка ланцуга прывада,
29. Алейная камера,
30. Ніт з пракладкай М8х60,
31. Ніт з пракладкай М8х75,
32. Накіроўвалыя пальцы,
33. Пярэдні сальнік каленчатага вала.
21. Зніміце вечка ланцужнога прывада 28. Не пашкодзіце пракладку галоўкі блока цыліндраў (стрэлкі) або паддона. Пры неабходнасці іх можна замяніць.
22. Заменіце пярэдні сальнік каленчатага вала 33.
23. Пратрыце ўшчыльняльныя паверхні вечка ланцужнога прывада 28 і блока цыліндраў.
Ўстаноўка
24. Устаноўка ажыццяўляецца ў парадку, зваротным зняцці. Усталюеце ланцуг прывада так, каб пазнакі, зробленыя раней, былі сумешчаны з пазнакамі на шківах размеркавальных валаў (стрэлкі) (гл. малюнак 2.9 б). Заменіце ніты мацавання шківаў размеркавальных валаў. Вышмаруйце палец накіроўвалага рычага 21 і ўстаўце яго ў блок цыліндраў да ўпора. Пры ўсталёўцы вечка 28 падніміце ланцуг прывада ўверх так, каб не ўтварылася завесы паміж шківам каленчатага вала і ланцугом. Вышмаруйце ўшчыльняльныя паверхні герметыкам. Пераканайцеся, што герметык не патрапіў у алейную адтуліну 29 нацягвальніка ланцуга прывада (гл. малюнак 2.9 г). Заменіце ўшчыльненне 27.
