Помпа ўзмацняльніка рулявога кіравання (у разабраным выглядзе)

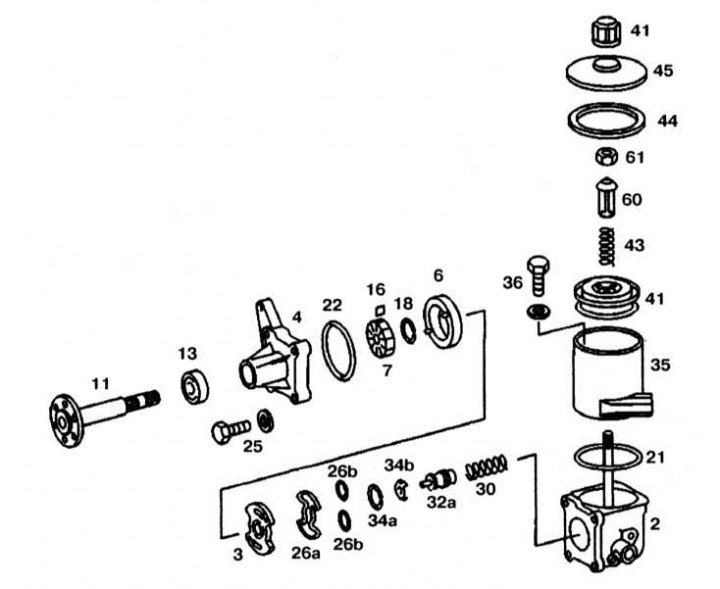

2 - Корпус помпы; 3 - Пліта; 4 - Фланец; 6 - Кулачковая ўстаўка; 7 - Ротар; 11 - Вядучы вал; 13 - Сальнік; 16 - Лопасць; 18, 34а, 34b - Стопарныя кольцы; 21, 22, 26а, 26b, 44 - Ушчыльняльныя кольцы; 30, 43 - Спружыны; 32 - Клапан кіравання патокам; 35 - Бачок; 36 - Болт; 41 - Фільтр; 45 - Вечка; 47 - Вентыляцыйная вечка; 60 - Пластыкавая ўтулка; 61 - Гайка

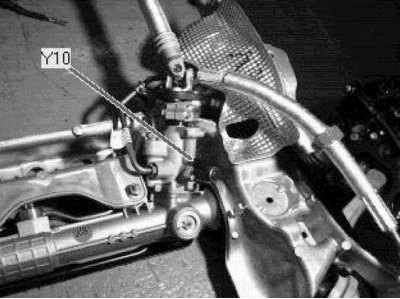

Клапан Р адчувальнага да хуткасці гідраўзмацняльніка руля (на помпе ГУР, злева ў рухальным адсеку)

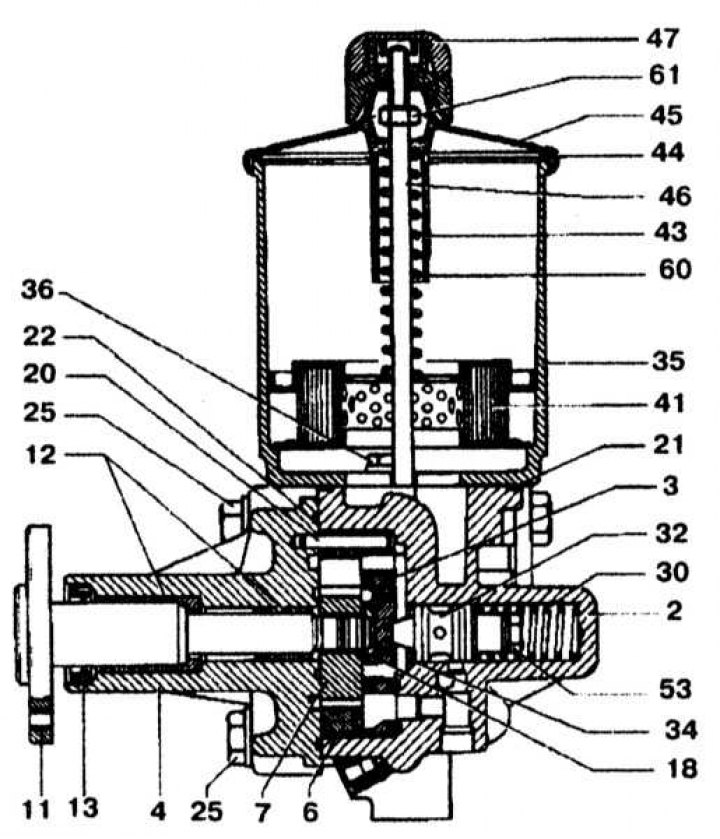

Помпа ўзмацняльніка рулявога кіравання (у зборы)
Разборка
1. Адкруціце вентыляцыйнае вечка 47 і зніміце вечка 45.

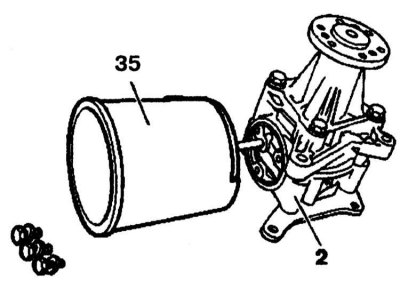

2. Адкруціце гайку 61 з апорнага ніта, зніміце пластыкавую ўтулку 60, спружыну 43 і фільтр 41.

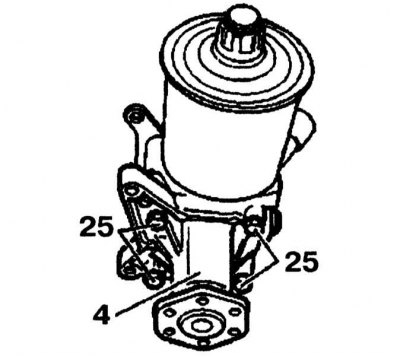

3. На помпах Vickers/LUK рэзервуар 35 можа быць зняты. Заменіце ўшчыльняльнае кольца. На помпах ZF адліты разам з корпусам 2.

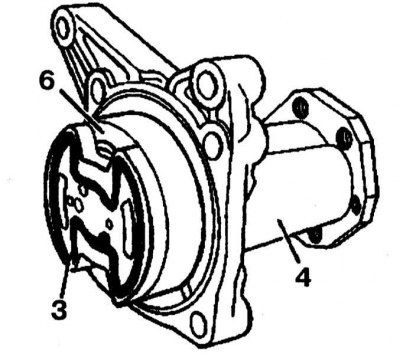

4. Адкруціце балты 25 і зніміце фланец 4. Праверце ніжнюю частку фланца 4 на адсутнасць пашкоджанняў і зносу.

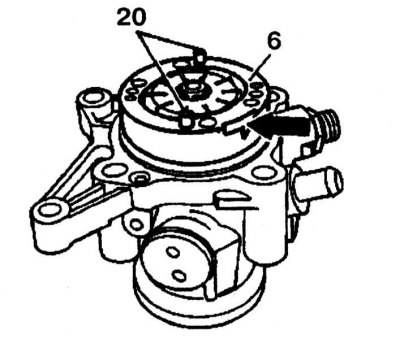

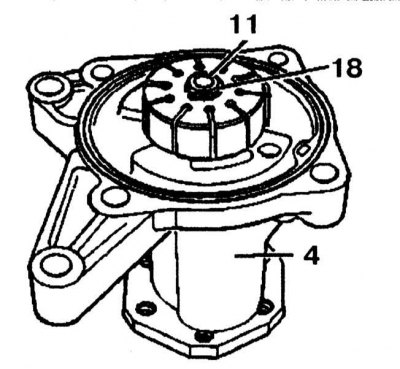

5. Зніміце прыціскную пліту 3 і кулачковую ўстаўку 6.

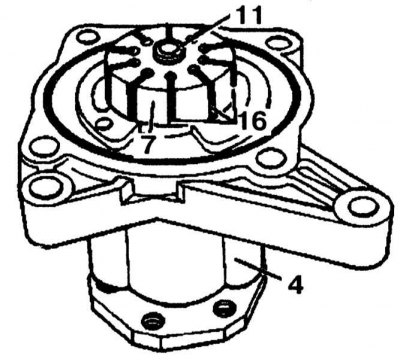

6. Зніміце стопорнае кольца 18з кіроўнага вала 11. Заменіце стопорнае кольца.
7. Зніміце ротар 7 з дапамогай пластыкавага малатка з кіроўнага вала 11 разам з лопасцямі 16 (10 штук).

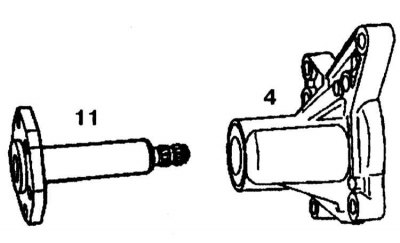

8. Зніміце вядучы вал 11 з фланца 4.

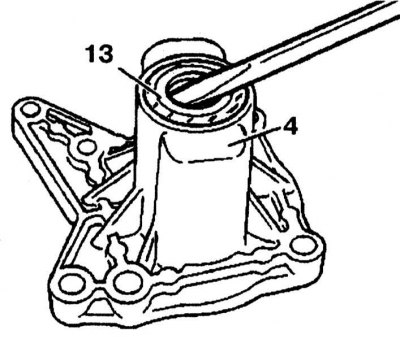

9. З дапамогай адвёрткі выпрасуйце радыяльны сальнік 13с фланца 4.

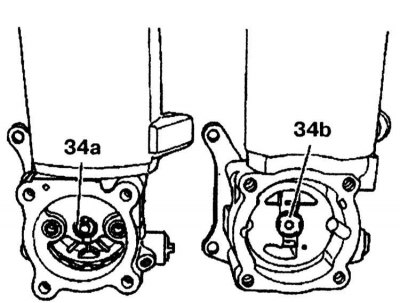

34а — Помпа Vickers/LUK
34b - Помпа ZF

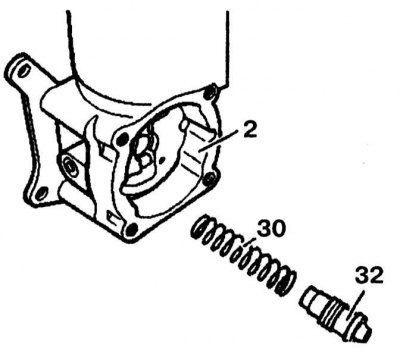

10. Зніміце стопорнае кольца 34а ці 34b.
11. Выміце клапан рэгулявання струменя вадкасці 32 і спружыну 30 з корпуса помпы 2.
12. Замацуйце клапан рэгулявання струменя вадкасці 32 у ціскі і вывярніце клапан 53 з клапана залішняга ціску.
13. Зніміце ўшчыльняльны конус 51 і спружыну 50. Праверце кантактныя паверхні клапана рэгулявання струменя вадкасці 32 і адтуліна ў корпусе помпы на адсутнасць зносу ці пашкоджанні. Калі знос ушчыльняльных паверхняў будзе вызначаны, помпа неабходна замяніць.
14. Праверце абодва ўшчыльняльных конусу. Заменіце зношаны конус.
Зборка
1. Перад пачаткам зборкі вышмаруйце ўсе дэталі алеем. Заменіце ўсе ўшчыльняльныя кольцы. Калі ўсталёўваецца новы клапан рэгуляванне струменя вадкасці 32, звернеце ўвагу на правільны ціск адчынення клапана залішняга ціску.
2. Збярыце клапан рэгулявання патоку вадкасці 32, замацаваўшы яго Е цісках і зацягніце клапан 53.
3. Устаўце спружыну 30 і клапан рэгулявання струменя вадкасці 32 у корпус помпы 2.
4. Устанавіце стопарнае кольца 34а або 34b.

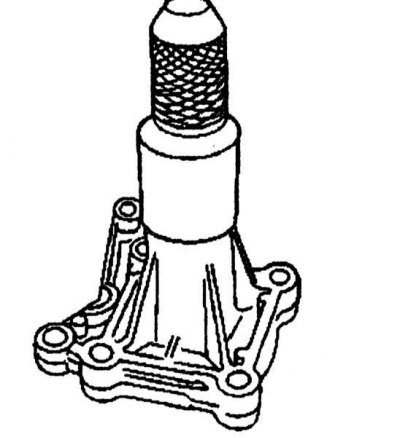

5. Устанавіце новы сальнік у фланец з дапамогай выбіванкі.
6. Далей усталёўка праводзіцца ў парадку, зваротным зняцці.
7. Пасля зборкі помпы, праверце правільнасць працы помпы і адсутнасць уцечак вадкасці. Калі неабходна, праверце працоўны ціск помпы.
Помпа ўзмацняльніка рулявога кіравання тыпу «Тандэм» - мадэлі 62, 162

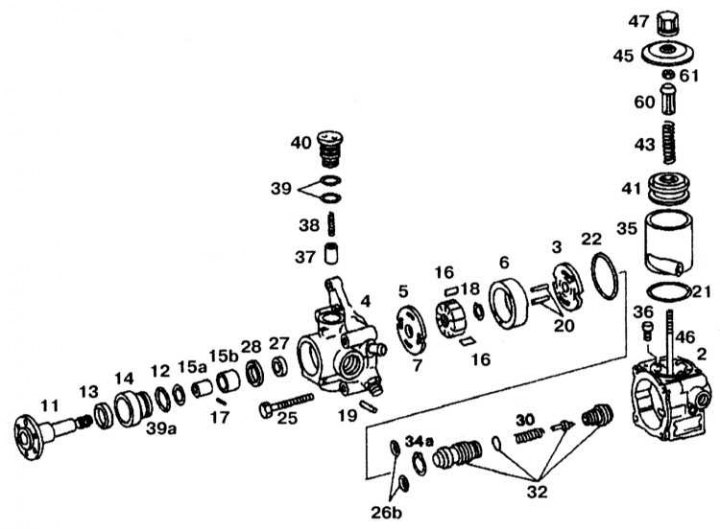

Помпа ўзмацняльніка рулявога кіравання тыпу «Тандэм» у разабраным выглядзе
2 - Корпус помпы; 3 - Прыціскная пліта; 4, 14 - фланцы; 5, 12 - Упартыя пракладкі; 6 - Кулачковая ўстаўка; 7 - Ротар; 11 - Вядучы вал; 13, 27 - Радыяльныя сальнікі; 15а - Эксцэнтрык; 15b - Утулка; 16 - Лопасць; 17, 19, 20 - Пальцы; 18 - Стопорное кольца; 21, 22, 26b, 39, 39а - Ушчыльняльныя кольцы; 25, 36 - Ніты; 27 - Сальнік; 28 - Пракладка; 30, 38, 43 - Спружыны; 32 - Клапан рэгулявання патоку вадкасці; 35 - Рэзервуар; 37 - Поршань; 40 - Вінтавы корак; 41 - Фільтр; 45 - Вечка; 46 - Апорны ніт; 47 - Вентыляцыйная вечка; 60 - Пластыкавая ўтулка; 61 - Гайка

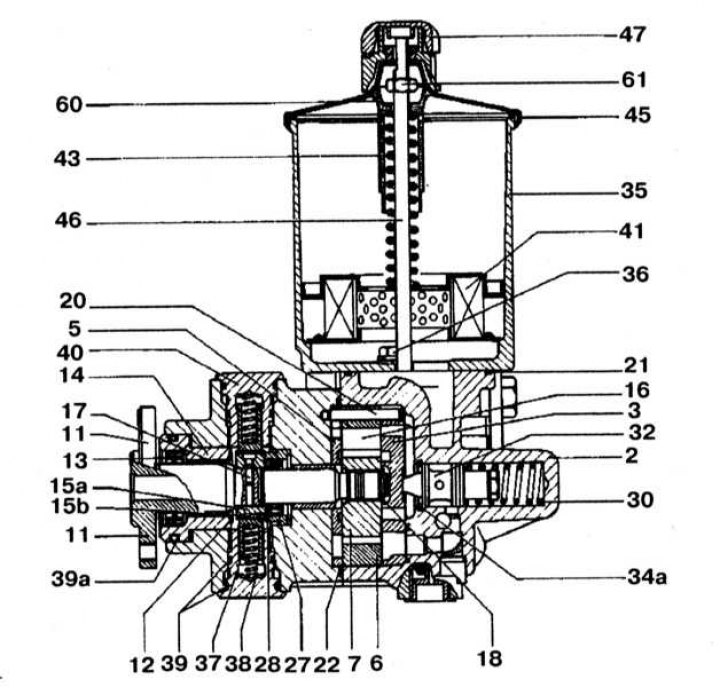

Помпа ўзмацняльніка рулявога кіравання тыпу «Тандэм» - у зборы
Помпа ўзмацняльніка рулявога кіравання тыпу «Тандэм» - мадэлі 62, 162 паказаны на ілюстрацыях.
Разборка
1. Адкруціце вентыляцыйнае вечка 47 і зніміце вечка 45.
2. Адкруціце гайку 61 апорнага ніта 46. Зніміце пластыкавую ўтулку 60, спружыну 43 і фільтр 41.

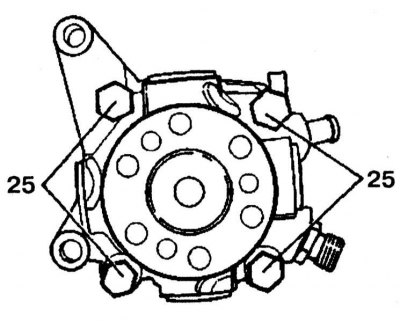

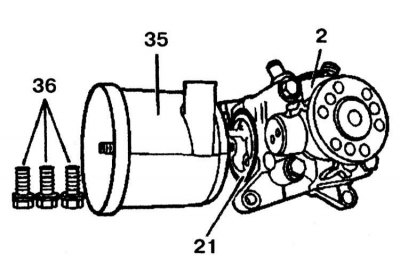

3. Адкруціце балты 36 корпуса помпы 2. Зніміце рэзервуар 35 і ўшчыльняльнае кольца 21.

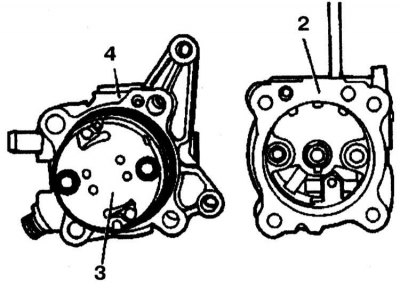

4. Адкруціце балты 25 і зніміце фланец. Праверце паверхню прылягання фланца на адсутнасць зносу і пашкоджанні.
5. Зніміце прыціскную пліту 3.

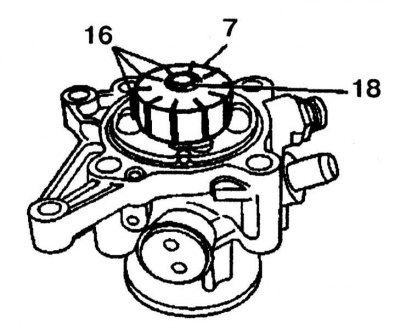

6. Зніміце кулачковую ўстаўку 6. Праверце паверхню прылягання прижимной пліты, а таксама паверхні слізгацення лопасцяў на кулачковай устаўцы 6 на адсутнасць зносу і задиров.

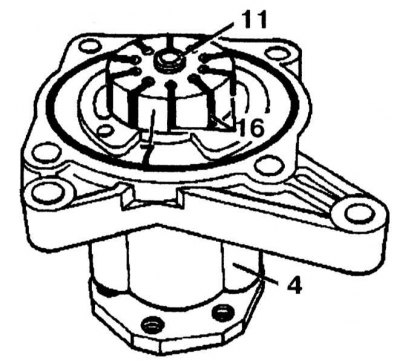

7. Зніміце стопорнае кольца 18 з кіроўнага вала. Заменіце стопарнае кольца.

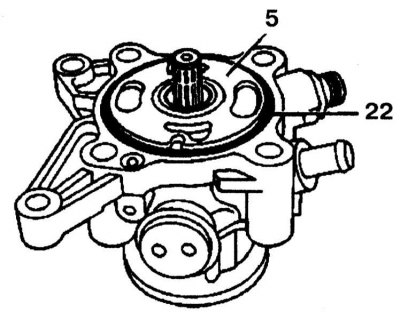

8. Зніміце ротар 7 з вядучага вала 11з дапамогай кіянкі і зніміце лопасці 16 (10 штук). Праверце лопасці 16 у пазах ротара 7; яны павінны слізгаць у ротары лёгка.
9. Зніміце ўпартую пракладку 5.

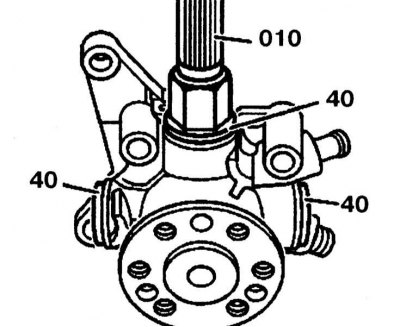

10. Вывярніце ўсе чатыры гайкі 40 з корпуса помпы з дапамогай ключа 010.

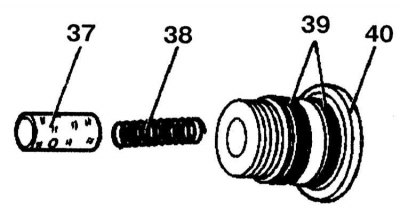

11. Праверце сальнікі 39 і заменіце іх, калі неабходна. Выміце поршань 37 і спружыну 38 з корка 40. Праверце поршань і накіроўвалую поршня на адсутнасць слядоў зносу і пашкоджанняў. Калі поршань перамяшчаецца ў накіроўвалай з прыкметнымі цяжкасцямі, неабходна замяніць корак.

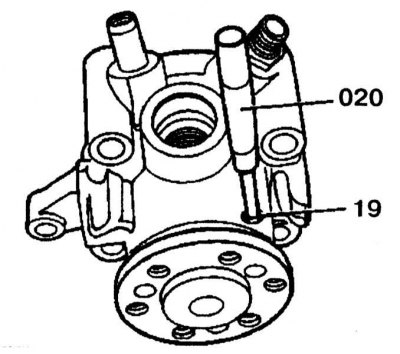

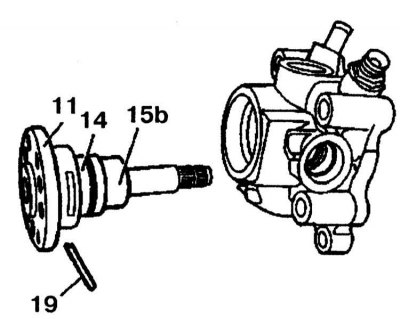

12. Выбіце палец 19 з корпуса помпы з дапамогай выбівачкі.

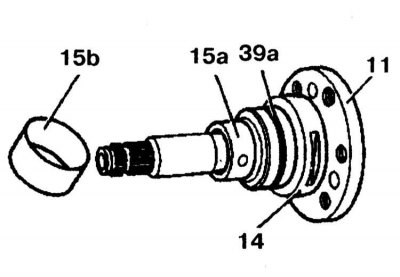

13. Выміце вядучы вал 11 разам з утулкай 15b і фланцам 14 з корпуса помпы.
14. Зніміце ўтулку 15b і праверце яе.

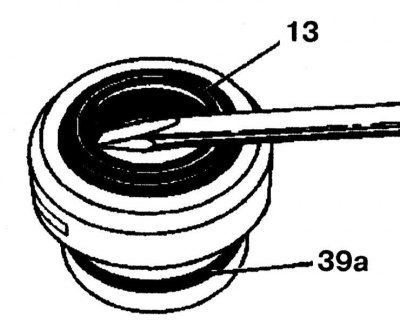

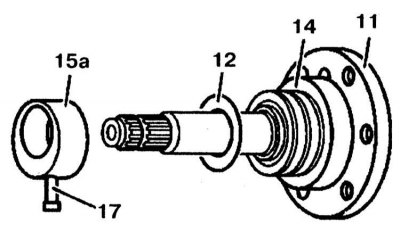

15. Выбіце палец 17 з дапамогай выбівачкі і зніміце эксцэнтрык 15а. Зніміце ўпартую пракладку 12 і праверце яе стан. Зніміце фланец 14 з кіроўнага вала 11.
16. З дапамогай адвёрткі выміце радыяльны сальнік 13 з фланца. Заменіце ўшчыльняльнае кольца 39а.

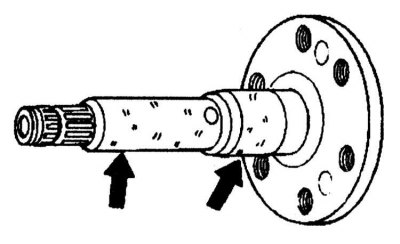

17. Праверце апорныя паверхні для падшыпнікаў (стрэлкі) на кіроўным вале на адсутнасць зносу або задиров.

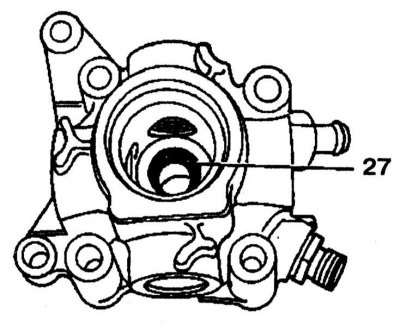

18. Праверце радыяльны сальнік 27 у корпусе помпы. Калі на помпе выяўленая вадкасць, верагоднай прычынай будзе прапусканне сальніка 27.

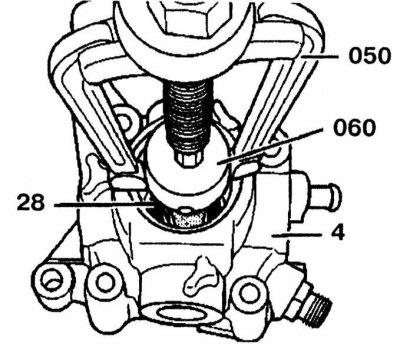

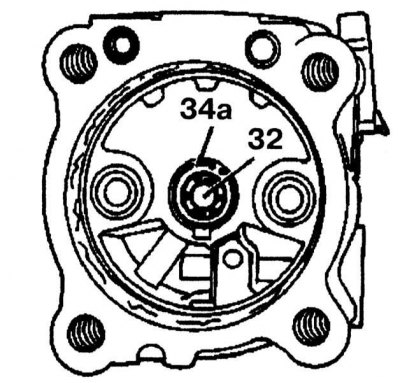

19. Выміце радыяльны сальнік і пракладку 28 з дапамогай здымніка. Праверце бронзавую ўтулку ў корпусе 4 на адсутнасць слядоў зносу і пашкоджанняў і, калі неабходна, заменіце яе.

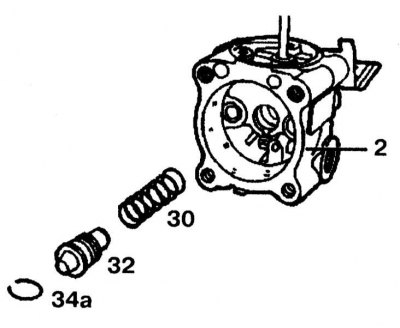

20. Зніміце стопорнае кольца 34а. Пры зняцці стопарнага кольцы пераканайцеся, што корпус помпы не пашкоджаны.

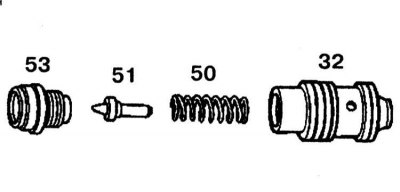

21. Выміце клапан рэгулявання струменя вадкасці 32 і спружыну 30 з корпуса помпы 2.
22. Замацуйце клапан рэгулявання струменя вадкасці 32 у ціскі і вывярніце клапан 53 з клапана залішняга ціску.
23. Зніміце ўшчыльняльны конус 51 і спружыну 50. Праверце кантактныя паверхні клапана рэгулявання струменя вадкасці 32 і адтуліна ў корпусе помпы на адсутнасць зносу ці пашкоджанні. Калі знос ушчыльняльных паверхняў будзе вызначаны, помпа неабходна замяніць.
24. Праверце абодва ўшчыльняльных конусу. Заменіце зношаны конус.
Зборка
1. Зборка праводзіцца ў парадку, зваротным зняцці.
2. Пасля зборкі помпы, праверце правільнасць працы помпы і адсутнасць уцечак вадкасці. Калі неабходна, праверце працоўны ціск помпы.
Помпа ўзмацняльніка рулявога кіравання тыпу «Тандэм»

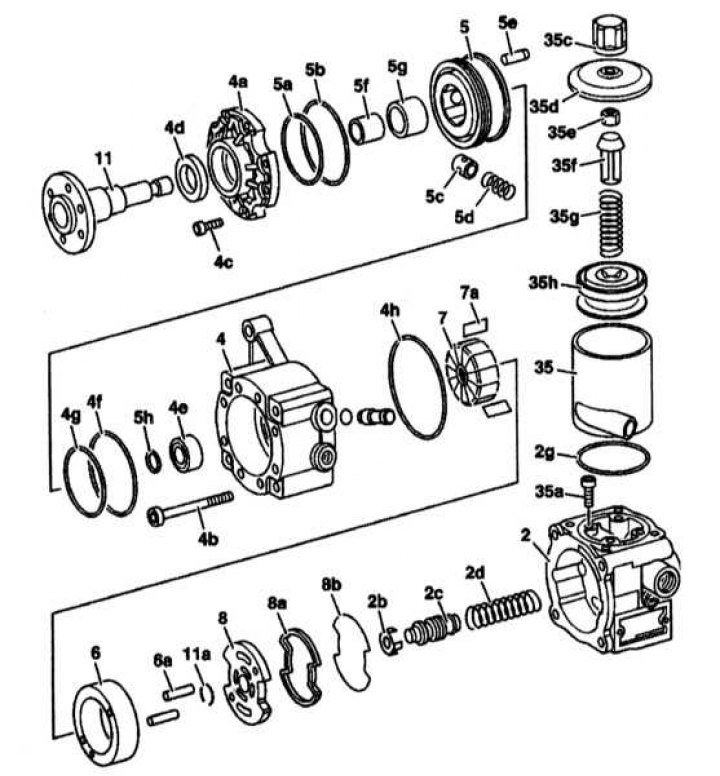

2 - Корпус помпы; 2b, 2с - Клапан рэгулявання патоку вадкасці; 2d, 5d, 35g - Спружыны; 2g, 4f, 4h, 5a, 5b, 35a - Ушчыльняльныя кольцы; 4 - Корпус помпы; 4а - Вечка фланца; 4b, 4с - Ніты; 4d, 4e - Радыяльныя сальнікі; 5 - Апорнае кольца поршня; 5с - Поршань; 5f - Утулка; 5g - Падшыпнік; 6 - Кулачковая ўстаўка; 6а. - Пальцы; 7 - Ротар; 7а - Лопасці; 8 - Прыціскная пліта; 8а - Сальнік; 8b - Пракладка; 11 - Вядучы вал; 11 а - Стопорное кольца; 35 - Бачок; 35с - Вентыляцыйная вечка; 35d - Вечка; 35е - Гайка; 35f - Пластыкавая ўтулка; 35g - Спружына; 35h - Фільтр

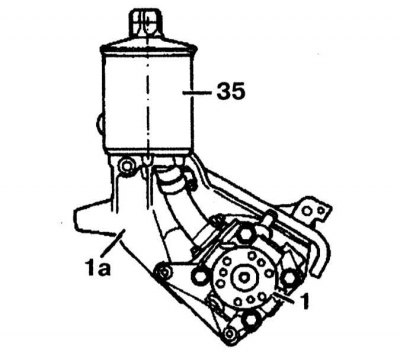

1. Помпа ўзмацняльніка рулявога кіравання тыпу «Тандэм» паказаны на ілюстрацыі.
2. Зніміце ўшчыльняльны конус 51 і спружыну 50.
Увага! На некаторых мадэлях рэзервуар 35 можа мацавацца на кранштэйне 1а, які ў сваю чаргу прыварочваецца да помпы 1.
Разборка

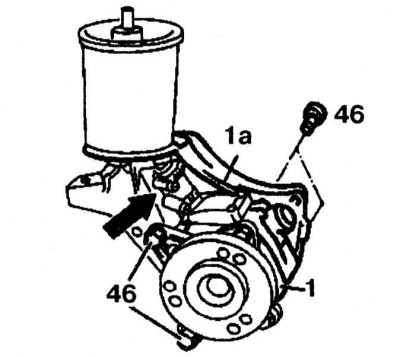

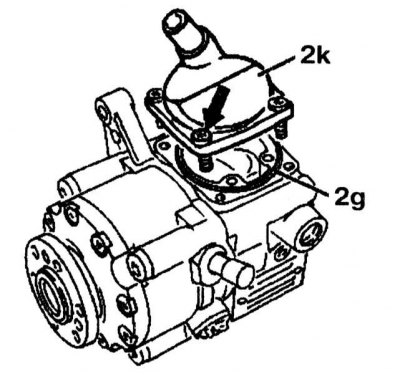

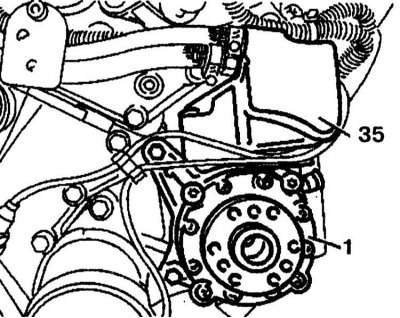

1. Прыслабце хамут, адлучыце трубку (стрэлка) і замацуеце яе збоку. Адкруціце балты 46 і зніміце помпу 1 з кранштэйна 1а.
2. Адкруціце балты (4 штукі). Зніміце вечка 2к, праверце ўшчыльняльнае кольца 2g, заменіце яго, калі неабходна.
3. На некаторых мадэлях помпа 1 мае пашыральны рэзервуар для рэгулявання алею ў рэзервуары 35, размешчаны паміж тэрмастатам і впускным калектарам.

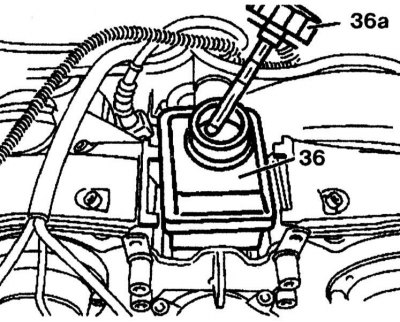

4. Паказальнік ўзроўню алею 36а з пазнакамі «min» і «max» для праверкі ўзроўня алею размешчаны на вечку пашыральнага рэзервуара 36.

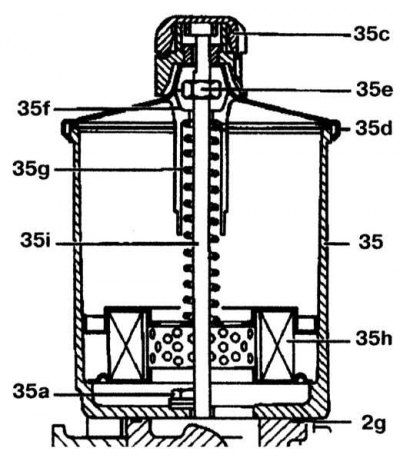

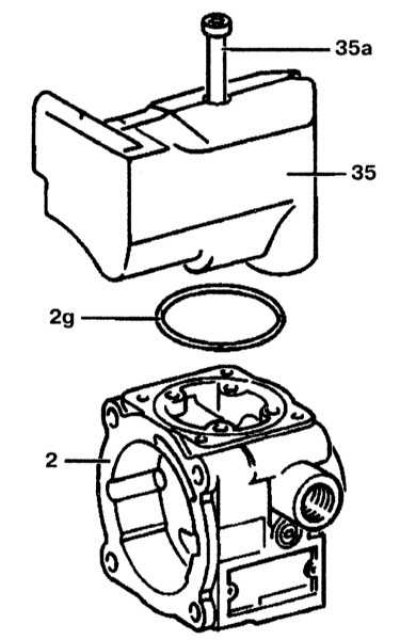

5. Адкруціце чатыры ніта 35а мацавання рэзервуара 35 і зніміце яго. Праверце ўшчыльняльнае кольца 2g, заменіце яго, калі неабходна.
6. Адкруціце вентыляцыйнае вечка 35с і зніміце вечка 35d.

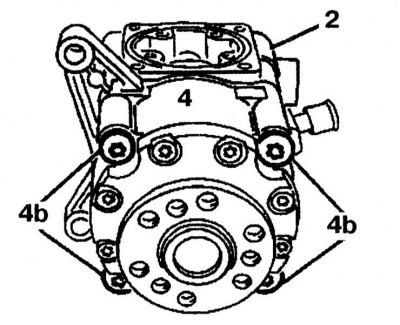

7. Адкруціце гайку 35е з апорнага ніта 35i. Зніміце пластыкавую ўтулку 35f, спружыну 35g і фільтр 35h.

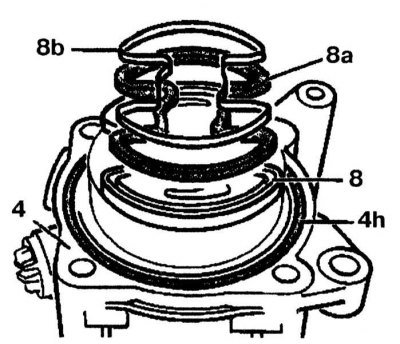

8. Адкруціце балты 4b на фланцы 4 і зніміце корпус помпы 2.

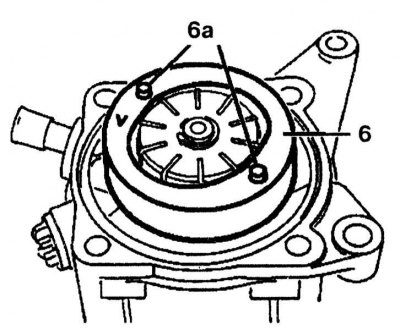

9. Зніміце ўшчыльняльнае кольца 4h з фланца 4, праверце і заменіце яго, калі неабходна. Зніміце прижимную пліту 8. Праверце сальнік 8а і конусную пракладку 8b і заменіце сальнік, калі неабходна.
10. Зніміце кулачковую ўстаўку 6 і пальцы 6а. Праверце паверхню прижимной пліты, а таксама паверхня слізгацення лопасцяў на кулачковай устаўцы на адсутнасць зносу ці пашкоджанняў.
11. Зніміце стопорнае кольца 11а з кіроўнага вала 11. Заменіце стопорнае кольца.

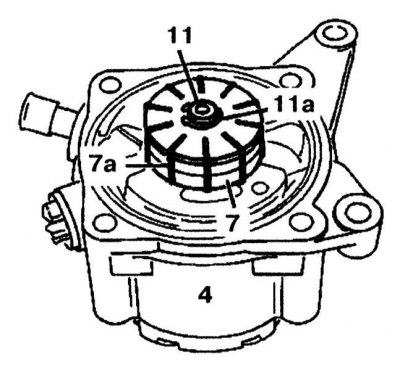

12. Зніміце ротар 7 з кіроўнага вала 11 з дапамогай пластыкавага малатка і зніміце ўсе лопасці 7а (10 штук).
13. На помпе ZF: выміце вядучы вал 11 з фланца 4. На помпах Vickers/LUK: спачатку зніміце 10 лопасцяў, а затым зніміце вядучы вал з вечкам фланца.

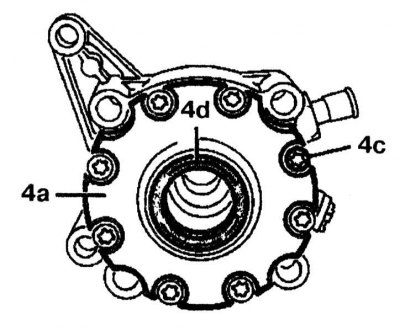

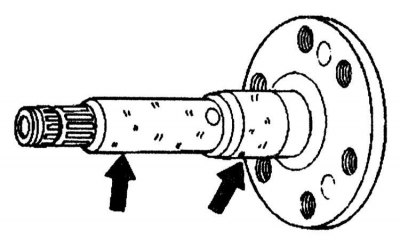

14. Праверце вядучы вал на адсутнасць задиров і зносу на паверхнях пад падшыпнікі (стрэлка). Калі неабходна, заменіце яго.

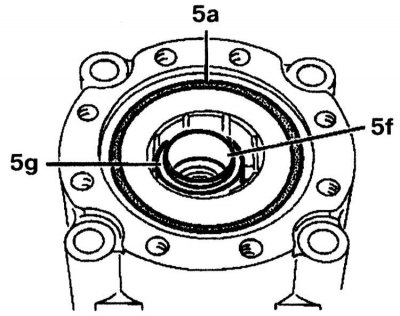

15. Адкруціце балты 4с (8 штук) і зніміце вечка фланца 4а. Праверце радыяльны сальнік 4d і заменіце яго, калі неабходна.

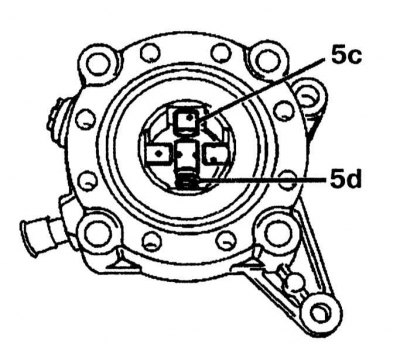

16. Заменіце ўшчыльняльнае кольца 5а. На помпе ZF: зніміце ўтулку 5f і падшыпнік 5g. На помпах Vickers/LUK: зніміце стопорное кольца з кіроўнага вала, зніміце пракладку і ўтулку 5f з падшыпніка 5g.

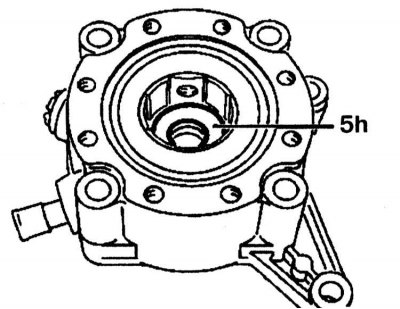

17. Выміце поршань 5с і спружыну 5d. Праверце поршань і спружыну на адсутнасць зносу і пашкоджанні.

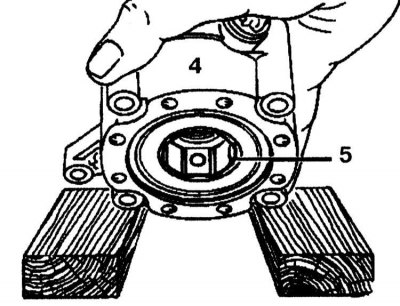

18. Выміце пракладку 5h з корпуса помпы ZF.

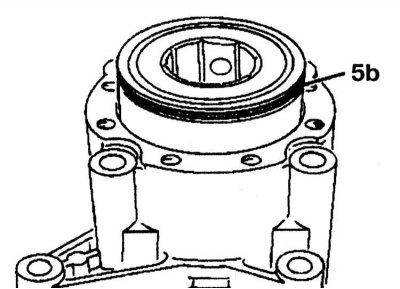

19. Замацуйце фланец 4 паміж двума драўлянымі блокамі так, каб можна было зняць кольца 5.
20. Замяніце ўшчыльняльнае кольца 5b.

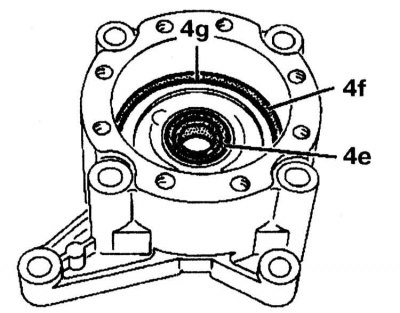

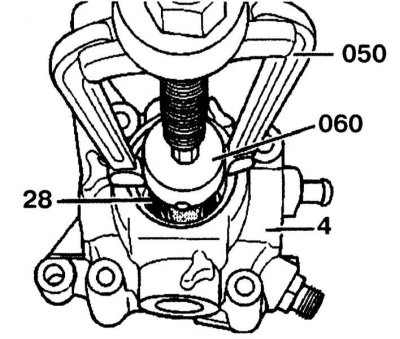

21. Заменіце ўшчыльняльнае кольца 4f і конуснае кольца 4g у корпусе помпы. Праверце радыяльны сальнік 4е і заменіце яго, калі неабходна.
22. Выміце радыяльны сальнік 4е з дапамогай здымніка. Праверце бронзавую ўтулку ў корпусе 4 на адсутнасць пашкоджанняў і зносу і заменіце яе, калі неабходна.

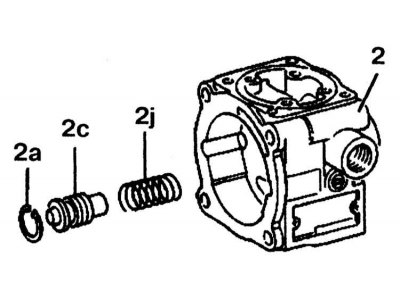

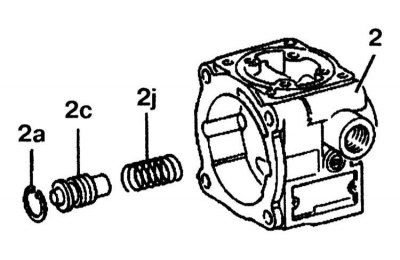

23. Выміце клапан рэгулявання струменя вадкасці 2с і спружыну 2j з корпуса помпы 2.
24. Замацуеце клапан рэгулявання струменя вадкасці 2с у ціскі і вывярніце клапан 2е з клапана залішняга ціску.
25. Зніміце ўшчыльняльны конус 2f і спружыну 2d. Праверце кантактныя паверхні клапана рэгулявання струменя вадкасці 2с і адтуліна ў корпусе помпы на адсутнасць зносу ці пашкоджанні. Калі знос ушчыльняльных паверхняў будзе вызначаны, помпа неабходна замяніць.
26. Праверце абодва ўшчыльняльных конусу. Заменіце зношаны конус.
Зборка
1. Зборка праводзіцца ў парадку, зваротным зняцці.
2. Пасля зборкі помпы, праверце правільнасць яго працы і адсутнасць уцечкі вадкасці. Калі неабходна, праверце працоўны ціск помпы.
