Премахване
1. Свалете сензора за масовия въздушен поток.
2. Развийте гайките 1, закрепващи топлинния екран 2 към изпускателния колектор 3 (вижте фигура 3.10).

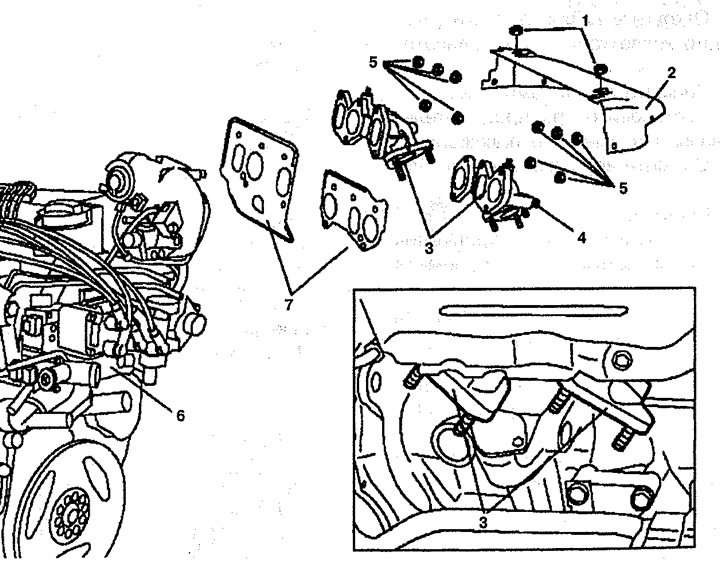

Фигура 3.10. Изпускателен колектор:
1, 5. Ядки,
2. Топлинен щит,
3. Изпускателен колектор,
4. Адаптер,
6. Цилиндрова глава,
7. Уплътнения.
3. Свалете топлинния щит 2.
4. Свалете изпускателния колектор.
5. Развийте тръбата за рециркулация на отработените газове от адаптера 4 на изпускателния колектор 3. Завъртете тръбата за рециркулация на отработените газове, докато я извадите напълно.
6. Развийте гайките 5, закрепващи изпускателния колектор 3.
7. Свалете изпускателния колектор 3.
Инсталация
8. Монтажът се извършва в обратен ред на демонтирането. Сменете уплътнението 7 на изпускателния колектор 3.
