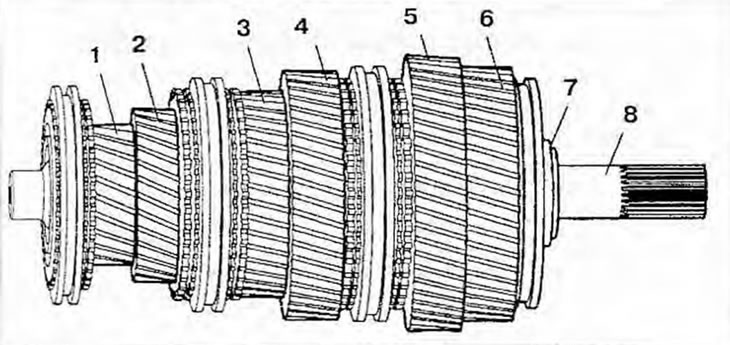

Фигура 4.69. Вторичен вал: 1 - зъбно колело на 5-та предавка; 2 - зъбно колело на 4-та предавка; 3 - зъбно колело на 3-та предавка; 4 - Пиньон на 2-ра предавка; 5-то зъбно колело на 1-ва предавка; 6 - Задна предавка; 7 - Уплътнение за аксиален монтаж; 8 - Вторичен вал.
Проверка на износването на синхронизаторните пръстени
Хлабините на синхронизаторните пръстени са дадени в Таблица 4.2 и показани на фигурата 4.70.

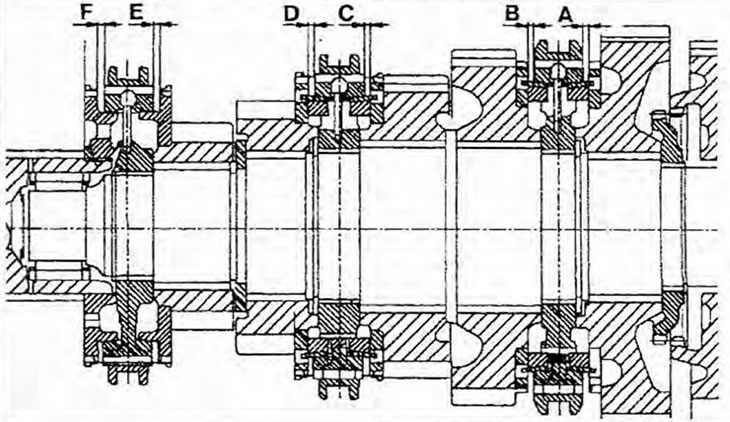

Фигура 4.70. Пролуки на синхронизаторните пръстени: А - Разлика зъбни колела 1-ва предаване; В - Разликата съоръжения 2-ри предаване; C - хлабина на 3-та предавка; D - клирънс на 4-та предавка; E - клирънс на 5-та предавка; F - хлабина на 6-та предавка.
Таблица 4.2. Хлабини на синхронизаторните пръстени
| Параметри | Стойности, мм | |
| Зъбно колело на 1-ва предавка | Минимален клирънс | 0.7 |
| Разлика в спецификацията | 2.0 | |
| Зъбно колело на 2-ра предавка | Минимален клирънс | 0.7 |
| Разлика в спецификацията | 2.0 | |
| Зъбно колело на 3-та предавка | Минимален клирънс | 0.7 |
| Разлика в спецификацията | 2.0 | |
| Зъбно колело на 4-та предавка | Минимален клирънс | 0.7 |
| Разлика в спецификацията | 2.0 | |
| Зъбно колело на 5-та предавка | Минимален клирънс | 0.5 |
| Разлика в спецификацията | 1.5 | |
| Зъбно колело на 6-та предавка | Минимален клирънс | 0.5 |
| Разлика в спецификацията | 1.5 | |
