Демонтаж
1. Свалете задната част на скоростната кутия.
2. Свалете конусовидния пръстен 3 на синхронизатора (фигура 4.62).
3. Демонтирайте конусния ролков лагер 1.
4. Свалете съединителя на синхронизатора 9.
5. Отстранете задържащия пръстен 2.
6. Свалете главината на синхронизатора 4.
7. Свалете конусния пръстен на синхронизатора 8, зъбното колело 10 и игления лагер 11.
8. Махнете шестерню 2-ри предаване.
9. Отстранете коничния пръстен 17 на синхронизатора.
10. Отстранете задържащия пръстен 16.
11. Свалете конусния ролков лагер 32.
12. Свалете зъбно колело 31 на 5-та предавка, двойния иглен лагер 30 и конусния пръстен 27 на синхронизатора.
13. Отстранете задържащия пръстен 29.
14. Свалете съединителя на синхронизатора 28.
15. Свалете главината на синхронизатора 26.
16. Свалете зъбното колело на задната предавка 25 и игления лагер 24.
17. Закрепете вторичния вал 23 в менгеме.
18. Свалете 1-ва предавка.
Събрание
19. Монтирайте игления лагер 24 и зъбното колело на задната предавка 25.
20. Монтирайте главината на синхронизатора 26. загряване до приблизително 130°C.
21. Монтирайте задържащия пръстен 29.
22. Монтирайте втулката на синхронизатора 28, пружините 5, крекерите 6 и сачмите 7.
23. Монтирайте коничния пръстен 27 на синхронизатора.
24. Монтирайте двойния иглен лагер 30 и зъбното колело 13 на 5-та предавка. Преди монтажа смажете двете половини на двойния иглен лагер с масло.
25. Монтирайте конусен ролков лагер 32, като го загреете до приблизително 130°C.
26. Закрепете вторичния вал 23 в менгеме.
27. Задайте игли, носещи 22 и шестерню 21 1-ва предаване. Преди монтажа, смажете игления лагер с масло.
28. Монтирайте коничния пръстен 19 на синхронизатора.
29. Монтирайте главината на синхронизатора 18, като я загреете до приблизително 130°C.
30. Монтирайте задържащия пръстен 16.
31. Монтирайте съединителя 20, пружините 5, крекерите 6 и сачмите 7.
Статията е получена от портала Mercedesman.ru
32. Монтирайте коничния пръстен 17 на синхронизатора,
33. Задайте игли, носещи 15 и шестерню 14 2-ри предаване.
34. Монтирайте аксиалната шайба 13 и втулката 12.
35. Монтирайте игления лагер 11 и зъбното колело 10 на 3-та предавка
36. Монтирайте коничния пръстен 8 на синхронизатора.
37. Монтирайте главината на синхронизатора 4, като я загреете до приблизително 130°C.
38. Монтирайте задържащия пръстен 2.
39. Монтирайте съединителя 9, пружините 5, крекерите 6 и сачмите 7.
40. Монтирайте конусния ролков лагер 1 и конусния пръстен 3 на синхронизатора.

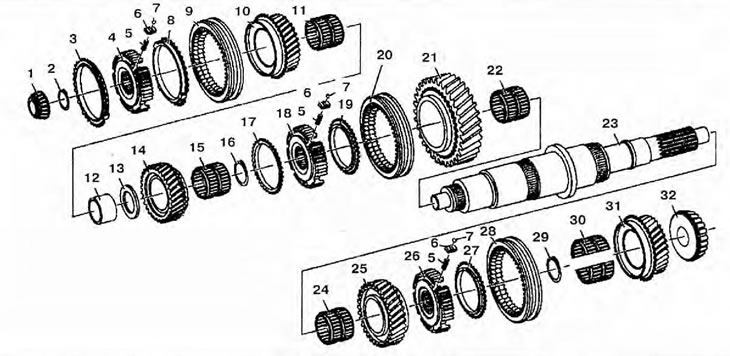

Фигура 4.62, Вторичен вал: 1, 32 - Конични ролкови лагери; 2, 16, 29 - Задържащи пръстени; 3, 8, 17, 19, 27 - Конични синхронизиращи пръстени; 4, 18, 26 - Синхронизаторни главини; 5 - Пружини; 6 - Сухари; 7 - Топки; 9, 20, 28 - Синхронизаторни съединители; 10 - зъбно колело на 3-та предавка; 11, 15, 22, 24, 30 - Иглени лагери; 12 - Втулка; 13 - Уплътнение за аксиален монтаж; 14 - Пиньон на 2-ра предавка; 21 - Зъбно колело на 1-ва предавка; 23 - Вторичен вал; 25 - Зъбно колело на задна предавка; 31 - зъбно колело на 5-та предавка.
