Съдържание: Премахване ↡ Монтиране ↡
Премахване

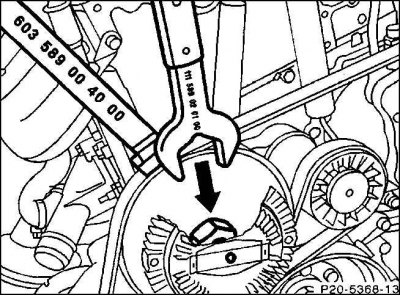

1. Свалете хидравличния съединител на вентилатора.
Внимание! Съединителната гайка е с лява резба.
2. Отстранете капака на вентилатора.
3. Свалете V-образния ремък.
4. Използвайте отвертка, за да отделите заключващия капак на опъващата ролка.
5. Развийте опъващата ролка.
6. 2.0L двигател: Развийте шайбата на ремъка на помпата за охлаждаща течност.
7. Развийте амортисьора на обтегача на колана.
8. Откачете удължителната пружина.
9. Развийте конусния болт от лоста за опъване на пружината, след като първо натиснете заключващата капачка.
10. Отстранете лоста за опъване на пружината, като се уверите, че О-пръстенът и дистанционната шайба са непокътнати.
Монтиране
1. Монтирайте лоста за опъване на пружината с О-пръстена и дистанционната шайба и затегнете с въртящ момент от 100 Nm.
Внимание! Почистете резбите с телена четка преди монтажа и ги намажете с уплътнител (нишките трябва да бъдат обезмаслени).
2. Поставете заключващата капачка.
3. Прикрепете удължителната пружина.
4. Завийте амортисьора на обтегача отгоре с въртящ момент от 25 Nm, а отдолу с въртящ момент от 20 Nm.
Внимание! Ако инсталирате нов амортисьор, не забравяйте първо да премахнете въздуха от него. За да направите това, преместете буталния прът няколко пъти напред и назад в позицията за монтаж.
5. 2.0L двигател: затегнете ролката на ремъка на помпата за охлаждаща течност до 10 Nm (болт с вътрешен шестостен) или 15 Нм (торсионен болт).
6. Завийте опъващата ролка с въртящ момент от 25 Nm (2.0 л двигател) или 30 Нм (двигател 2.2/2.5л). Поставете заключващата капачка.
7. Монтирайте оребрения V-образен ремък.
8. Инсталирайте капака на вентилатора.
9. Монтирайте хидравличния съединител на вентилатора.
