Индуктивный датчик частоты вращения ведомого вала АКПП (автомобили с двигателями 111, 601 и 611.980)
Снятие
1. Снимите электрогидравлический блок. Разъем проводки В91.1 не может быть отсоединен до тех пор, пока датчик В91 не будет снят (см. рис. 6.65).

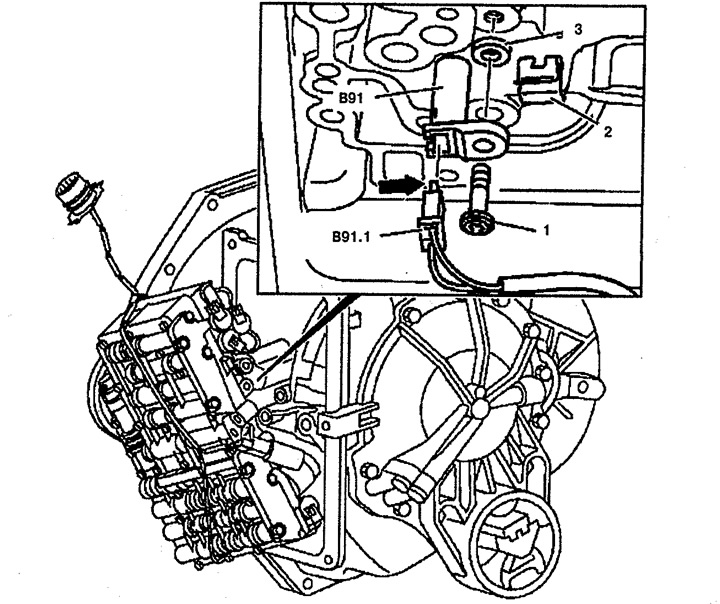

Рис. 6.65. Индуктивный датчик частоты вращения ведомого вала АКПП (автомобили с двигателями 111, 601 и 611.980):
1. Болт,
2. Фиксатор,
3. Шайба,
В91. Индуктивный датчик частоты вращения ведомого вала АКПП,
В91.1. Разъем проводки.
2. Отцепите разъем проводки В91.1 от фиксатора 2.
3. Открутите болт 1.
4. Снимите датчик В91 и отсоедините разъем проводки В91. Поднимайте палец (стрелка) отверткой до тех пор, пока разъем В91.1 не будет полностью отсоединен.
Установка
5. Установка производится в порядке, обратном снятию.
Индуктивный датчик частоты вращения ведомого вала АКПП (автомобили с двигателем 104.900)
Снятие
1. Выключите зажигание.
2. Отсоедините переходник 4 (см.рис.6.66).

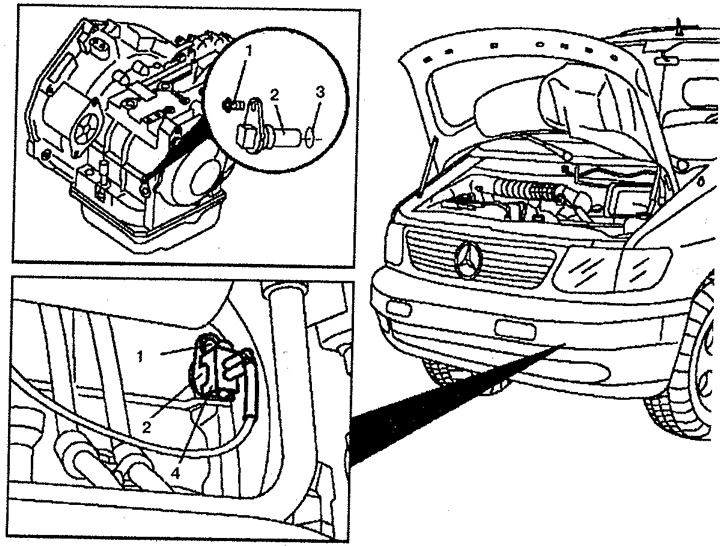

Рис. 6.66. Индуктивный датчик частоты вращения ведомого вала АКПП (автомобили с двигателем 104.900):
1. Болт,
2. Индуктивный датчик частоты вращения ведомого вала АКПП,
3. Уплотнительное кольцо,
4. Переходник.
3. Открутите болт 1 крепления датчика 3 и снимите его.
[Оригинал материала на веб-сайте MercedesMAN]
Установка
4. Установка производится в порядке, обратном снятию. Замените уплотнительное кольцо 3.
