Зорачка размеркавальнага вала, які кіруе выпускнымі клапанамі
Зняцце

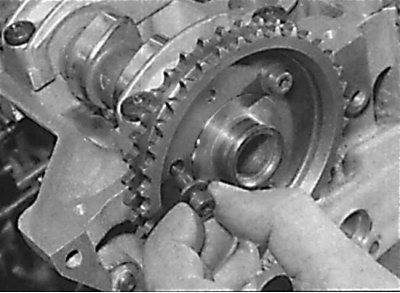

Адшрубоўванне нітаў мацавання зорачкі размеркавальнага вала

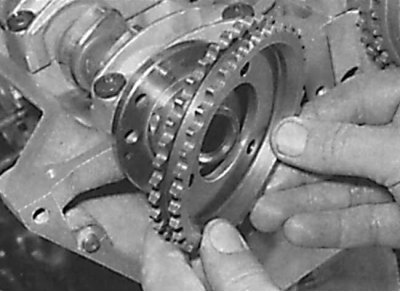

Зняцце зорачкі з размеркавальнага вала, які кіруе выпускнымі клапанамі
1. Зніміце вечка галоўкі блока цыліндраў.
2. Павярніце каленчаты вал рухавіка да сумяшчэння пазнакі 30°да верхняй мёртвай кропкі на шківе каленчатага вала з бакавіцай кранштэйна датчыка кута павароту каленчатага вала.
3. Зніміце верхняе вечка прываднага ланцуга.
4. Выкарыстоўваючы фарбу, вырабіце пазнакі сумяшчэння на звяно прываднага ланцуга і зорачку, затым адкруціце ніты мацавання зорачкі (гл. мал. Адшрубоўванне нітаў мацавання зорачкі размеркавальнага вала). Фіксацыю размеркавальнага вала ад проворачивания ажыццяўляйце гаечным ключом за лыскі ззаду пятага вечка падшыпніка размеркавальнага вала.
5. Зніміце зорачку з размеркавальнага вала (гл. мал. Зняцце зорачкі з размеркавальнага вала, які кіруе выпускнымі клапанамі). Зніміце сегментную шпонку або ўсталявальны штыфт з пярэдняга канца размеркавальнага вала.
6. Выміце зорачку з прываднага ланцуга і замацуеце ланцуг, захоўваючы яе ў стала нацягнутым становішчы.
Праверка
1. Праверце стан зуб'яў на зорачцы. Зуб'і на зорачцы маюць сіметрычную форму і ў выпадку выпрацоўкі з аднаго боку зуб'яў зорачку неабходна замяніць.
Ўстаноўка
1. Праверце, што каленчаты вал рухавіка знаходзіцца ў становішчы на 30°да верхняй мёртвай кропкі поршня першага цыліндру.
2. Усталюеце сегментную шпонку або ўсталявальны штыфт на пярэдні канец размеркавальнага вала.
3. Усталюеце зорачку ў ланцуг, сумясціўшы раней зробленыя пазнакі.
4. Усталюеце зорачку на размеркавальны вал і замацуеце нітамі, зацягнуўшы іх патрабаваным момантам.
5. Усталюеце верхні заспакаяльнік ланцуга і механізм нацяжэння.
6. Усталюеце вечка галоўкі блока цыліндраў.
Зорачка размеркавальнага вала, кіраўніка впускнымі клапанамі
Аперацыі па здыманні і ўсталёўцы зорачкі размеркавальнага вала, кіраўніка впускными клапанамі з'яўляюцца часткай працэсу па здыманні і ўсталёўцы механізму рэгулявання размеркавальнага вала, кіраўніка впускнымі клапанамі.
Зорачка прамежкавага вала (рухавік 3,0)
Зняцце
Увага! Ніт мацавання прамежкавай зорачкі мае левае разьбярства.

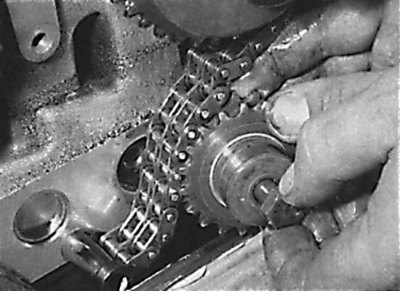

Зняцце прамежкавай зорачкі прываднага ланцуга
1. Зніміце верхняе вечка прываднага ланцуга.
2. Усталюеце гаечны ключ на лыскі размеркавальнага вала за вечкам падшыпніка № 5 і звярніце размеркавальны вал, кіраўнік впускными клапанамі супраць гадзіннікавай стрэлкі, каб прыслабіць нацяжэнне прываднага ланцуга на прамежкавай зорачцы.
3. Для правільнай паўторнай усталёўкі зорачкі вырабіце на вонкавы тарэц зорачкі пазнаку.
4. Адкруціце ніт мацавання прамежкавай зорачкі (левае разьбярства) зніміце зорачку і апорную ўтулку (гл. мал. Зняцце прамежкавай зорачкі прываднага ланцуга).
Праверка
1. Праверце стан зуб'яў на зорачцы. Зуб'і на зорачцы маюць сіметрычную форму і ў выпадку выпрацоўкі з аднаго боку зуб'яў зорачку неабходна замяніць.
Ўстаноўка
1. Устанавіце апорную ўтулку, прамежкавую зорачку і замацуйце яе нітам, зацягнуўшы яго патрэбным момантам.
2. Гаечным ключом за лыскі правярніце размеркавальны вал, кіраўнік впускными клапанамі па гадзіннікавай стрэлцы да нацяжэння прываднага ланцуга на прамежкавай зорачцы.
3. Усталюеце верхняе вечка прываднага ланцуга.
Зорачка каленчатага вала
Зняцце

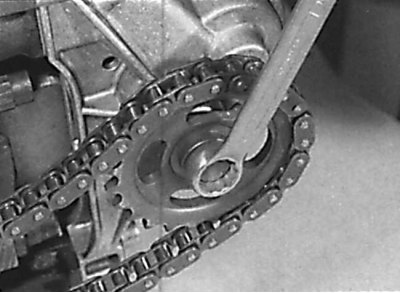

Адшрубоўванне ніта мацавання зорачкі алейнай помпы

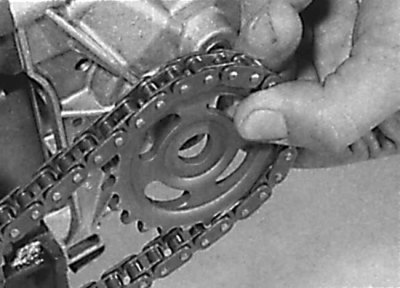

Зняцце зорачкі алейнай помпы

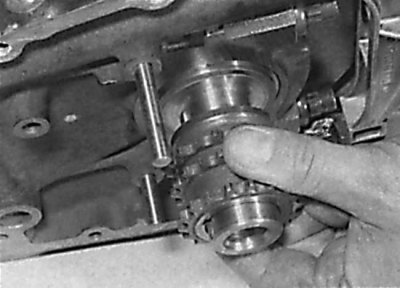

Зняцце зорачкі каленчатага вала
1. Зніміце алейны паддон.
2. Зніміце ніжні заспакаяльнік ланцуга і чаравік механізму нацяжэння.
3. Вырабіце пазнаку на асабовы бок зорачкі алейнай помпы, адкруціце ніт і зніміце зорачку алейнай помпы разам з ланцугом (гл. мал. Адшрубоўванне ніта мацавання зорачкі алейнай помпы, Зняцце зорачкі алейнай помпы).
4. Зніміце з шарнірнага пальца чаравік механізму нацяжэння прываднага ланцуга алейнай помпы, спружыну і ўтулку.
5. Вырабіце пазнакі сумяшчэння на звяно прываднага ланцуга і зорачку каленчатага вала і зніміце прывадны ланцуг са зорачкі.
6. Зніміце сегментную шпонку з пярэдняга канца каленчатага вала.
7. Выкарыстоўваючы здымнік, зніміце зорачку з каленчатага вала (гл. мал. Зняцце зорачкі каленчатага вала).
Праверка
1. Праверце стан зуб'яў на зорачцы. Зуб'і на зорачцы маюць сіметрычную форму і ў выпадку выпрацоўкі з аднаго боку зуб'яў зорачку неабходна замяніць.
Ўстаноўка

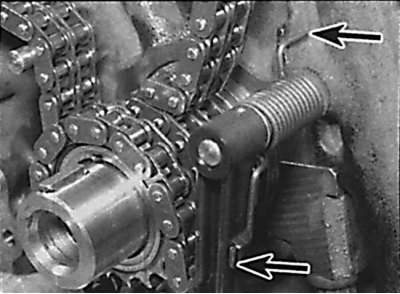

Размяшчэнне канцоў спружыны нацягвальніка ланцуга прывада алейнай помпы
1. Усталюеце сегментную шпонку.
2. Пры ўсталёўцы новай зорачкі вырабіце на яе пазнакі сумяшчэння на тыя ж месцы, што і на старой зорачцы.
3. Нагрэйце зорачку каленчатага вала да тэмпературы 50°С, сумясціце пазу ў калодцы зорачкі з сегментнай шпонкай і ўсталюеце зорачку на каленчаты вал. Усталюеце прывадны ланцуг на зорачку, сумясціўшы пазнакі на зорачцы і ланцугі.
4. Усталюеце ўтулку, спружыну і чаравік механізму нацяжэння на шарнірнае палец.
5. Прапусціце ланцуг прывада алейнай помпы вакол чаравіка механізму нацяжэння, усталюеце зорачку з ланцугом на алейную помпу і замацуеце нітам, зацягнуўшы яго патрабаваным момантам. Выпуклы бок зорачкі павінна быць са боку алейнай помпы.
6. Праверце правільнасць усталёўкі спружыны нацягвальніка прываднага ланцуга алейнай помпы (гл. мал. Размяшчэнне канцоў спружыны нацягвальніка ланцуга прывада алейнай помпы).
7. Усталюеце чаравік механізму нацяжэння прываднага ланцуга і ніжні заспакаяльнік ланцуга.
8. Усталюеце алейны паддон.
