Загальний опис зчеплення (Mercedes-Benz Sprinter 903)

На автомобілях з механічною коробкою передач зчеплення розділяє джерело моменту, що крутить, — двигун і трансмісію. На початку руху зчеплення плавно передає крутний момент від двигуна на трансмісію. На веденому диску зчеплення є фрикційні накладки, що не містять азбесту. Діаметр зчеплення та зусилля притискання веденого диска залежить від потужності двигуна.

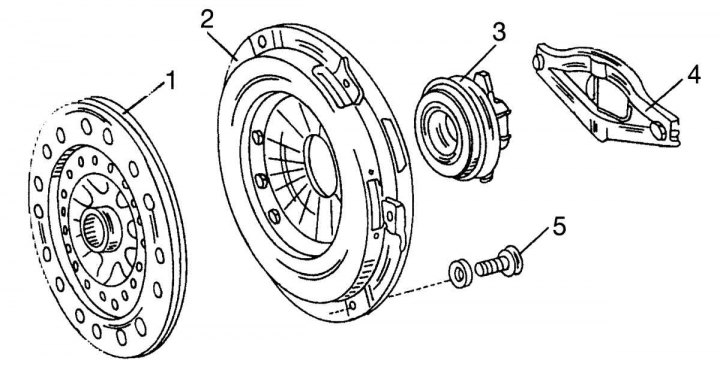

Зчеплення автомобіля Mercedes Sprinter (малюнок 175) складається з наступних деталей: приводу зчеплення (педаль зчеплення, головний циліндр, шланг, робочий циліндр, вилка вимикання, підшипник вимикання зчеплення) та деталей зчеплення (натискний та ведений диски, маховик), що знаходяться в картері КП.

Зчеплення працює наступним чином: при натисканні на педаль зчеплення спрацьовує гідравлічний привід, що передає тиск на робочий циліндр і від нього на вилку вимкнення зчеплення. На ній закріплений підшипник вимкнення зчеплення, який, впливаючи на кінці пелюсток діафрагмової пружини, "розвантажує" її, вимикаючи зчеплення. Ведений диск починає вільно обертатися між маховиком і натискним диском. При відпусканні педалі зчеплення пружина знову впливає на диск, затискаючи ведений, - зчеплення включене.
