Глава цилиндра (Mercedes-Benz Vito W638)

Уклањање

1. Уклоните вођицу ланчаног погона 1 са главе цилиндра (видети слику 2.8).

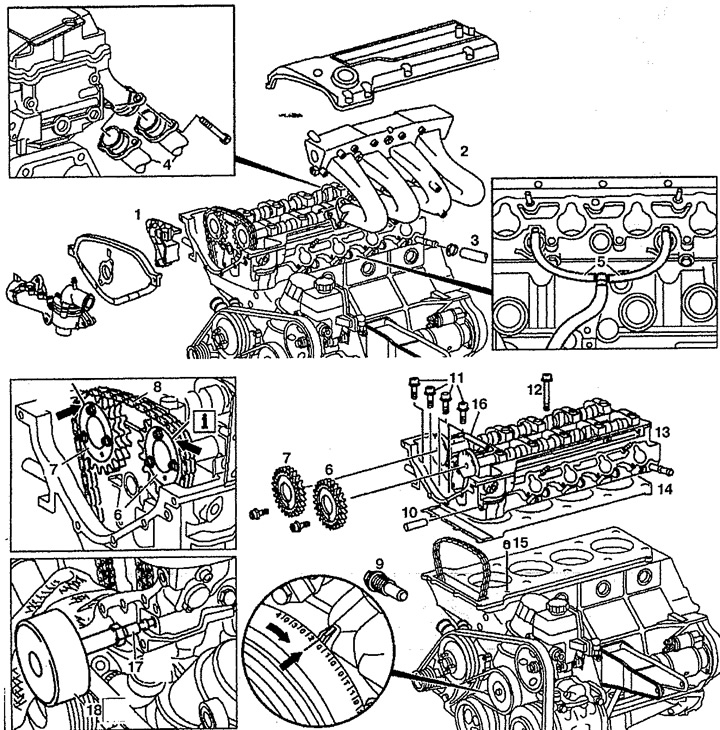

Слика 2.8. Глава цилиндра:
1. Вођица ланчаног погона,
2. Усисни колектор,
3. Цев система за хлађење,
4. Издувни систем,
5. Цев за вентилацију картера,
6. Ременица усисног брегастог вратила,
7. Ременица брегасте осовине издувних гасова,
8. Ланац,
9. Затезач ланца,
10. Вођица ланчаног погона,
11. Вијци који причвршћују поклопац ланчаног погона на главу цилиндра,
12. Вијци за монтажу главе цилиндра,
13. Глава цилиндра,
14. Заптивка,
15. Вођице,
16, 17, 18. Додатни алати.

2. Уклоните усисни колектор 2.

3. Одвојите цев за вентилацију картера 5 од главе цилиндра.

4. Одвојите издувну цев 4 од издувног колектора. Замените самоблокирајућу навртку.

5. Одспојите цев система за хлађење 3 са десне стране главе цилиндра.

6. Поставите клип првог цилиндра у положај 20° после горње мртве тачке.

7. Закључајте брегасте осовине помоћу клинова за закључавање 16.

8. Означите положај зупчастих ременица брегастих вратила 6 и 7 у односу на погонски ланац 8.

9. Уклоните затезач 9 погонског ланца.

10. Скините ременице брегасте осовине 6 и 7.

11. Уклоните клин 10 вођице ланчаног погона.

12. Одврните вијке 11 који причвршћују поклопац ланчаног погона на главу цилиндра.

13. Отпустите вијке 12 који причвршћују главу цилиндра. Глава цилиндра треба да се уклања само када је мотор хладан.

14. Проверите вијке за причвршћивање главе цилиндра 12.

15. Скините главу цилиндра 13.

16. Обришите контактне површине, проверите да ли су истрошене, очистите навојне рупе.
